Hallo,

Ich möchte mein Modellseilbahn vorstellen..

Vorbild ist ein Kombination von Girak und Doppelmayr Sesselbahn, dabei war die 2CLF Garfrescha-1 im Silvretta Montafon sehr wichtig. Das Modell besteht aus Holz Gebäude und Aluminium Konstruktionsteile. Seilbahntechnik stammt von Petz und JC.

Die Anlage verfügt über Zusteige schränken, gesteuert über die PLC und mehrere (not)Schalter + Funktionen.
Dazu gibt es Temperaturüberwachung der Motor und Kühlung.

Seilbahn typ: 2CLF
Steuerung: Siemens LOGO + TDE HMI
Spannung: 12V
Beleuchtung: LED

Antrieb: DC motor, Talstation (Oberflurantrieb)
Abspannung: -

Stützen: 5
FBM’s: min. 10, max. 20

Die komplette Anlage wird dieses Jahr fertig gestellt, hoffentlich.

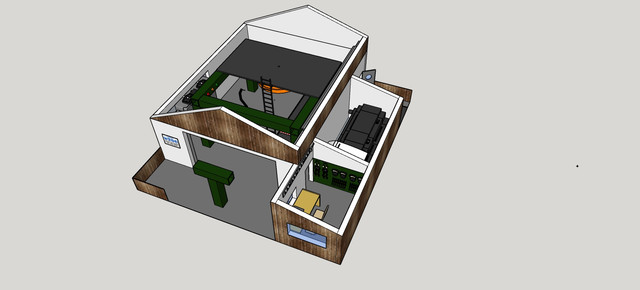

Bilder aus Sketchup:

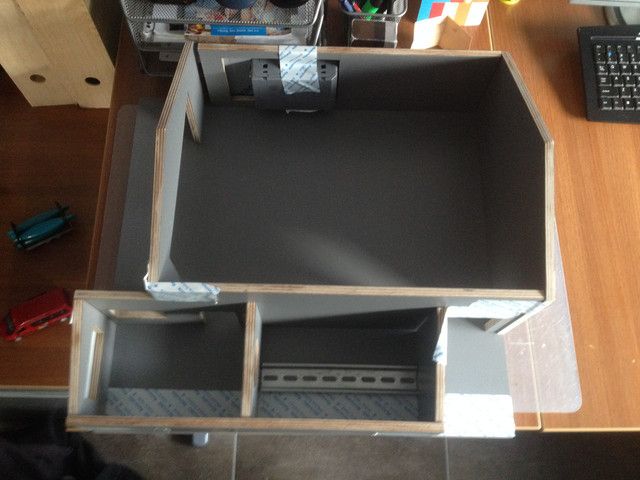

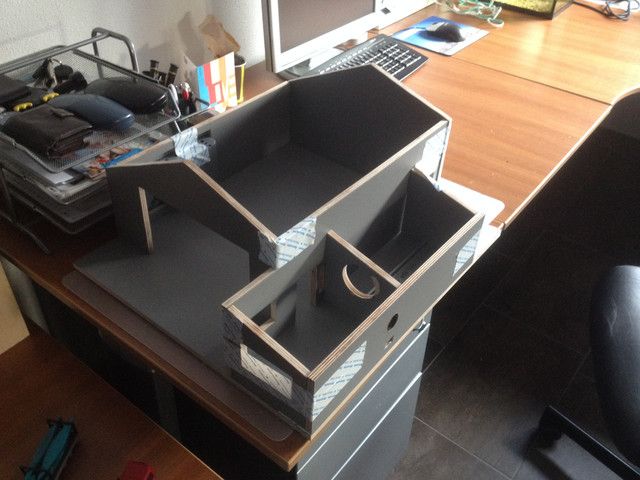

Holzbau



Gebaude + Technik




Siemens LOGO PLC


Siemens LOGO TDE (Alte Antrieb.. existiert nicht mehr..)


Arbeitsplatz


Schranken




Pistenschilder

[jojo2]

Sieht gut aus, bin gespannt auf das Ergebnis!

Aber Schaltschränke im EX Bereich? So explosiv sieht es bei dir gar nicht aus

[Ram-Brand]

Das wollte ich auch sagen.


Siemens Logo! zur Steuerung der Bahn einzusetzen ist gut.

[Spezialwidde]

Pillersee, irgendwie gefällt mir der Name das wird mit Sicherheit eine wunderschöne Bahn.

[Bergfreund 122]

Finde deine Selbstgebaute Seilbahn echt schön. Und vor allen die ganze Deko (Pistenschilder....)
Kannst ja auch mal bei mir vorbeischauen habe eine Selbstgebaute TSD Station.

[FireFighter]

Hallo!

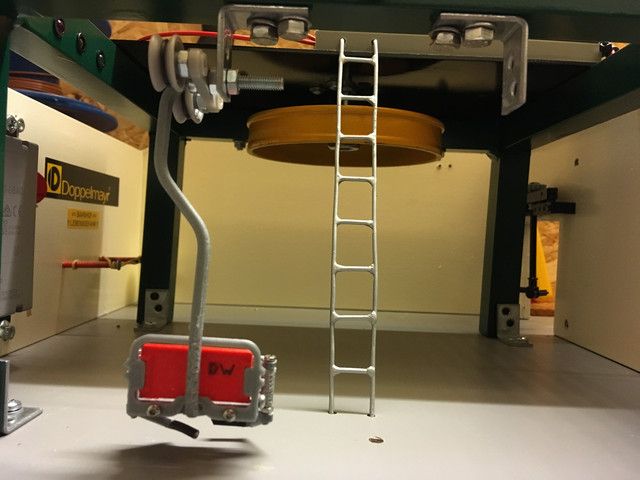

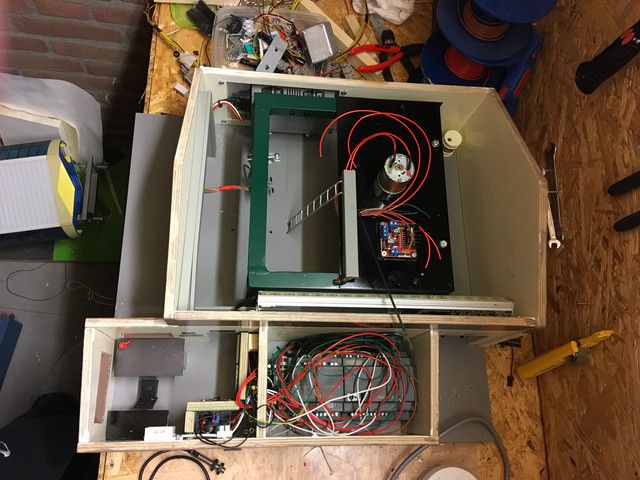

Letzte Woche wurde weiter gearbeitet an die Antrieb und Verkabelung.

Hier einige Bilder:





Danke

[FireFighter]

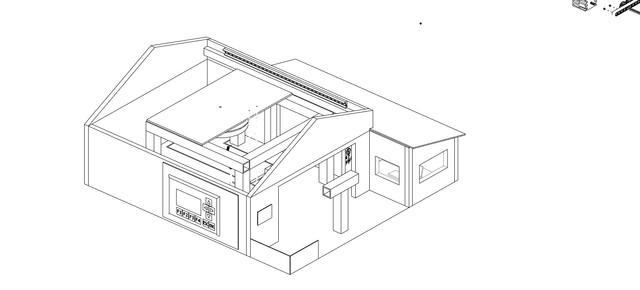

Und die erste Zeichnungen für das Bergstation:

[FireFighter]

Hi,

Update, erste Stütze ist jetzt fertig:



Und so wird das Bergstation:


Talstation ist auch fast fertig, nur was Elektro/PLC:


Erste Prototype FBM (eigene 3D-druck)

[MarkusPB]

Hallo habe das Thema erst spät gesehen aber schon eine Super Anlage die du da aufgestellt hast. Respekt.
Wann machst du mal wieder ein Update zu deiner Bahn.?
