ESL Kaiserlift "Gartenschaukel"

[Lord-of-Ski]

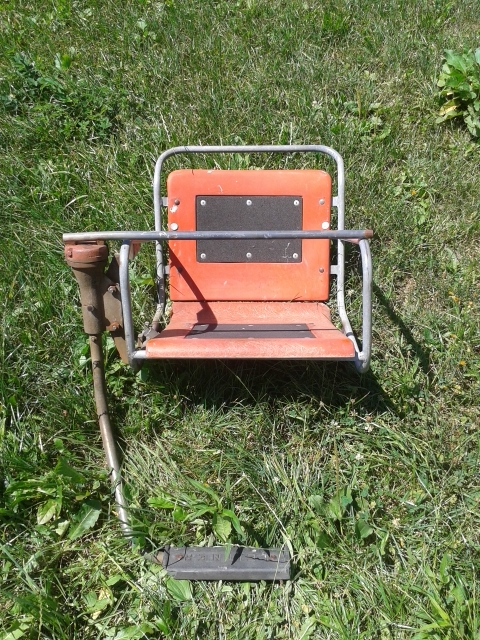

Neben meiner DSB vom Gamsgarten http://www.alpinforum.com/forum/viewtopic.php?f=42&t=53704 habe ich mir auch noch einen ESL vom Kaiserlift in Kufstein geholt,
den will ich als Schaukel in meinen Garten aufhängen.

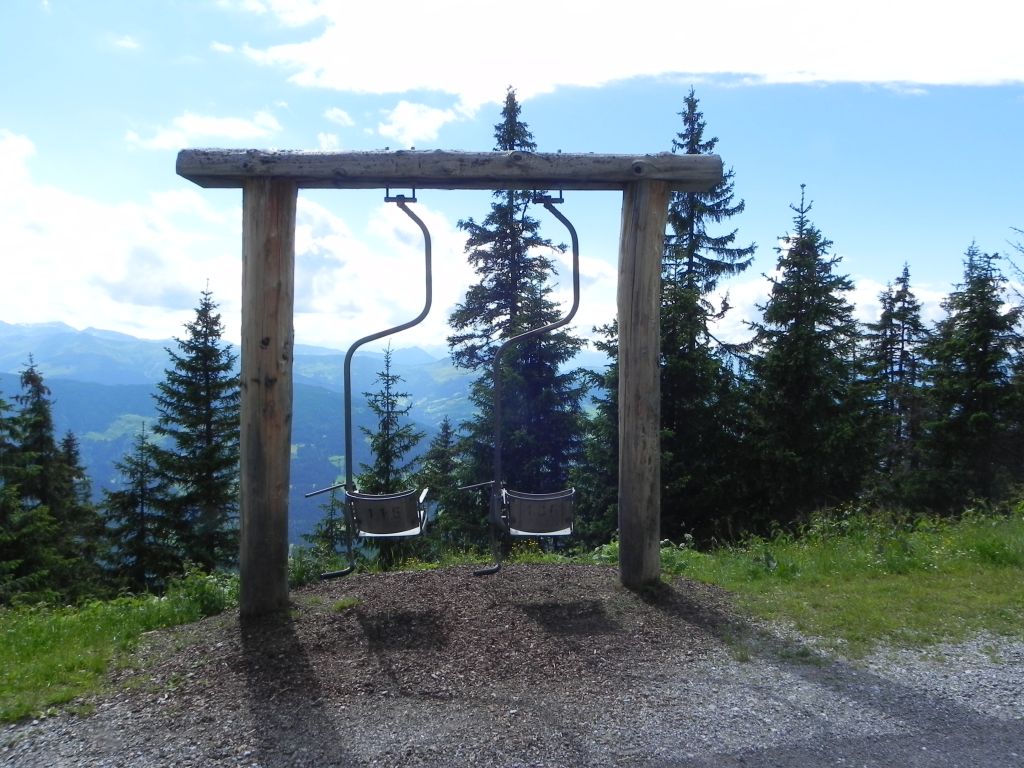

Die Schaukel soll nach dem Vorbild in Westendorf entstehen

Demontage:

Rostentfernung:

Über die Jahre hat sich ganz schön viel Rost angesammelt, aber hauptsächlich Flugrost auf der Feuerverzinkung. Das Aluminum vom Schließbügel
hat ganz schön übel ausgesehen, aber das ist echt wieder super geworden wie ich finde.

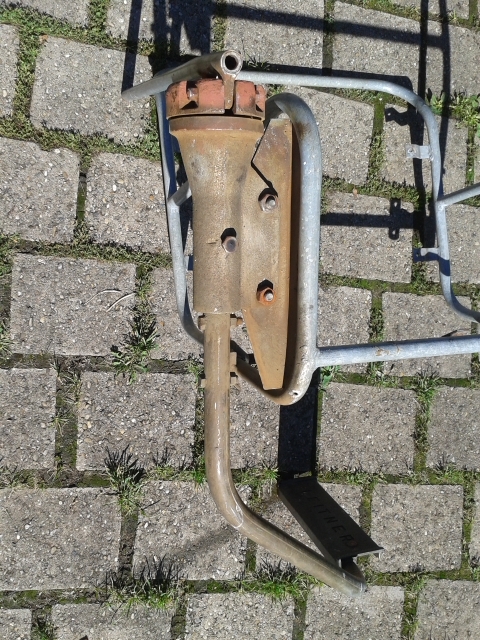

Schließbügel vorher

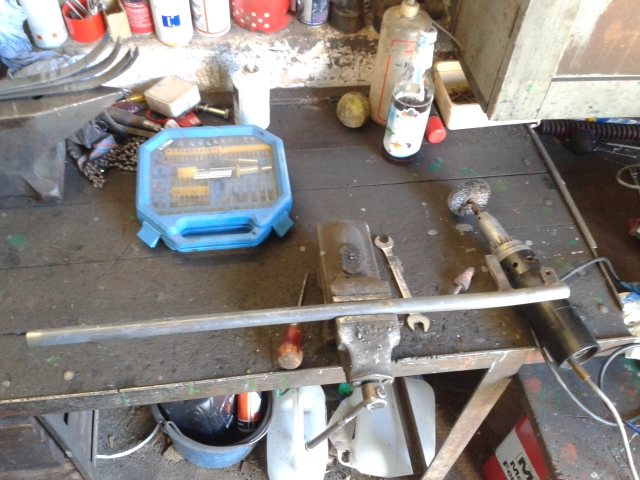

Stange vom Schließbügel, rechts mein Werkzeug für den Nachmittag. Läuft leicht heiß wie ich festgestellt habe, aber zum Glück hatte mein
Schwiegervater zwei davon. Somit konnte immer einer abkühlen

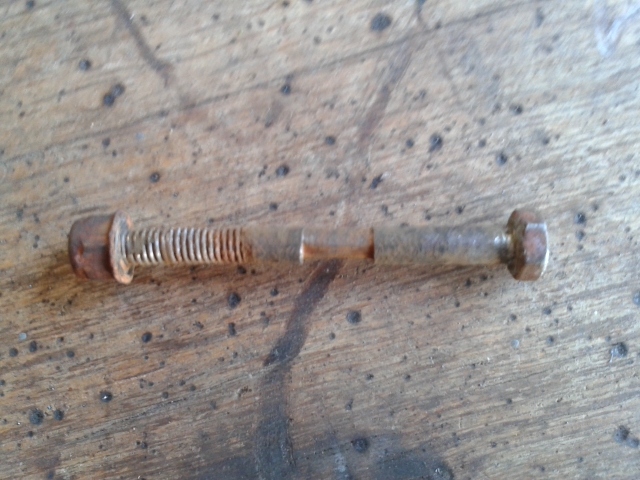

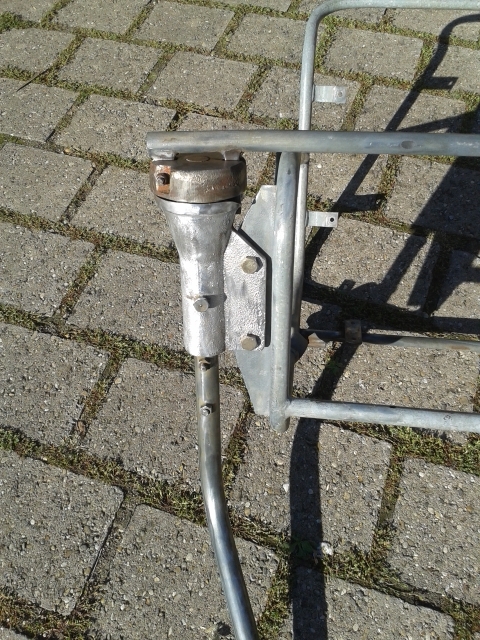

Die Schraube hat die Stange vom Schließbügel gehalten, durch das ganze auf und zu schon etwas mit Mitleidenschaft gezogen. Hab ich
daher gleich mal ersetzt

Alu, jetzt wieder fast wie neu

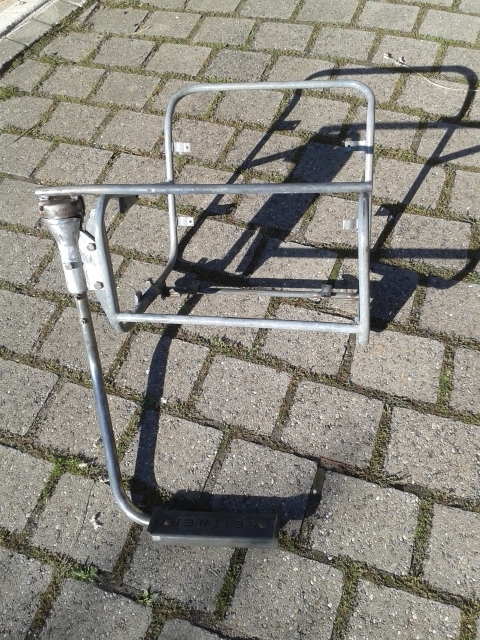

Sessel in neuem Glanz

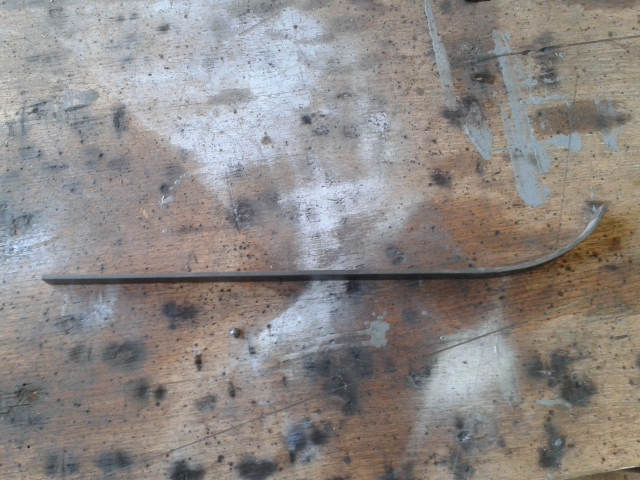

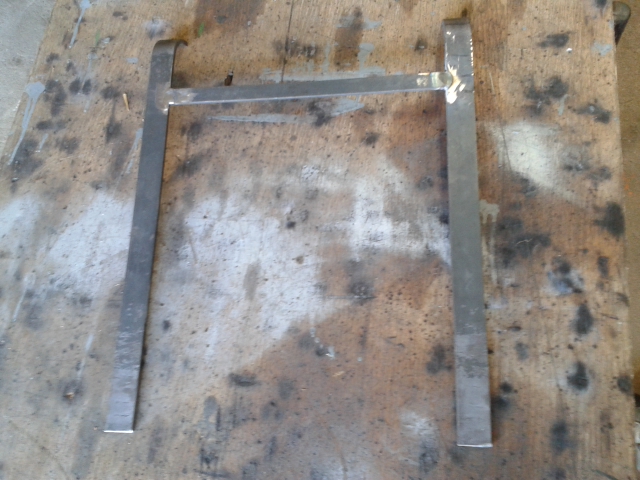

Eisen für die Sitzfläche:

Da ich das Plastik als Sitzfläche nicht behalten will und mir wieder Latten schreinern werde, hat mir mein Schwiegervater Eisen für
die Latten gemacht. Löcher muss ich noch bohren wenn ich die Latten habe.

Sitzfläche

Für den Sitzrücken

Weiter geht es dann mit der Produktion der Latten und den Gehängearm muss ich noch vom Rost befreien. Dann mal in einem Sägewerk vorbei
schauen wegen der Baumstämme und die notwendigen Schrauben und Gewindestangen besorgen.

Geschaukelt wird wenn alles gut läuft bei mir im Herbst 2016 wenn das Haus steht, die Schaukel für meiner Schwester vielleicht heuer noch fertig.

Ich berichte weiter.....



[Petz]

Nettes Projekt allerdings würd ich doch versuchen den stilecht an der Klemme aufzuhängen und nicht so "unfachmännisch" wie das die Westendorfer machten; außerdem ist die Originalklemmenlagerung sicher technisch besser zum Schaukeln.

Nachdem Dein Schwiegervater schweißen kann an zwei M16 - Gewindestangenstücke im Abstand der minimal breiter sein muß als das umlenkscheibenseitige Klemmenstück seitlich ein Stück 3/4 Zoll Wasserleitungsrohr etc. als Seilersatz anschweißen und die beiden Gewindestangen dann versetzt durch den Querjochbaumstamm schrauben. Wenn der Stamm massiv genug ist geht sich der Gewindestangenabstand von ca. 50 mm locker aus.

Ich hätt als TÜV - Prüfer die Kufsteiner allein schon wegen der eingelaufenen Schließbügelschraube "hergerichtet" denn die zählt für mich eindeutig zu den sicherheitsrelevanten Bauteilen und wenn ich sehe das die jahrzehntelang nicht getauscht wurde hätt ich die sicher genauer in Augenschein genommen sprich ausbauen lassen...



[Lord-of-Ski]

Ja die Klemme richtig zu montieren wäre auch mein Wunsch. Mal schauen nächstes Jahr was das Sägewerk so auf Lager hat. Klemme hab ich mitgenommen damals in Kufstein.

Anstelle des Wasserrohres möchte ich lieber eine massive Welle nehmen und die Gewinde einschneiden damit ich die Gewindestange rein drehen kann. Nur hinschweißen ist mir irgendwie zu unsicher bei der Schaukelbewegung.



[Petz]

Wenn die Verschweißung richtig vorbereitet und massiv genug ausgeführt wird hält die mehr als die Gewindestangen selbst;
da bräuchtest Du absolut keine Bedenken haben.



[Lord-of-Ski]

Der Sessel hat ja ca. 50-60 Kilo plus Passagier und dann noch die Fliehkräfte beim Schaukeln.

Wir haben halt ein Lichtbogenschweißgerät, also nicht unbedingt ein High-End-Gerät. Gut das stört mich weniger. Aber ich kann die Naht halt nur optisch kontrollieren, da wäre mir ein Gewinde einfach lieber.

Was würdest du für eine Wellenstärke vorschlagen für die Klemme zum anschreiben?



[Petz]

Ich vermute mal mit "Lichtbogenschweißgerät" meinst Du nen 0815 - Schweißtrafo mit den umhüllten Stabelektroden denn auch ein Schutzgasschweißgerät arbeitet mit nem Lichtbogen.
Wer mit nem normalen Schweißtrafo umgehen kann erzielt auch vergleichbare Festigkeiten der Schweißnähte und speziell in Deinem Falle wo Du ja das Werkstück nach Belieben zum Schweißen positionieren kannst und nicht in einer Zwangslage geschweißt werden muss seh ich da überhaupt kein Problem.
Stabstärke so an die 25 mm wäre passend nachdem der Kaiserlift ein 24 mm Seil besitzt denn auch der Leitnersessel bei Freund Florian hängt konkret seit einigen Wochen und auch völlig sicher an einem Stück 26 mm Betonrippenstahl; der Raschötz - 1Clf hatte aufgrund seiner extremen Länge von knapp 2,5 km aber sogar ein 30 mm Seil. Muß nur noch ein längeres Trumm Rippenstahl besorgen denn mein Reststück war leider für die elendslange Leitnerroba etwas zu kurz...
Das Balancierhauptlager hab ich übrigens auf der Hinterseite festgeschweißt damit die Roba nicht mehr kippen und den Sessel schlimmstenfalls "abwerfen" kann; außerdem musste ich das Gehängerohr etwas kürzen da die Garage etwas zu niedrig ist.



[Maxi.esb]

Schön geworden!
Was hat den der andere Sessel verbrochen, dass der da in der Ecke stehen muss? Bekommt der auch noch so ne schöne Aufhängung?



[Lord-of-Ski]

Ja genau so ein 0815 Gerät meine ich.

Muss mal meinen Schwiegervater fragen was für ihn einfacher ist.

Sowas mit der Roba wäre natürlich auch schön



[Petz]

Nachdem Dein Schwiegervater ja mit dem Schweißtrafo Erfahrungen hat seh ich da überhaupt keinen Grund das er das nicht stabil genug hinbekommt.

@Maximilian; der zweite Sessel bleibt wie er ist dort stehen denn der ist im Originalzustand und eben nicht gekürzt. Vielleicht kommt Florian ja noch auf die Idee den später ohne eine Roba noch aufzuhängen denn dafür müsste sich die Garagenhöhe gerade noch ausgehen. Zumindest hat er es besser als mein Exemplar das am Vorplatz mittlerweile schon recht eingewuchert ist...



[Lord-of-Ski]

Gestern und heute habe ich wieder mal etwas weiter gemacht.

Mein Bekannter hat mir wieder bei den Latten geholfen gestern, heute habe ich die Latten am Sessel angebracht.

Die Latten, pro Sessel werden es 15 Stück

Bohren der Löcher bei der Halterung. Das Messen ist die meiste Arbeit da halt nicht alles 100 die gleichen Maße hat. Es soll hat schon ungefähr die gleichen Abstände zwischen den Latten haben.

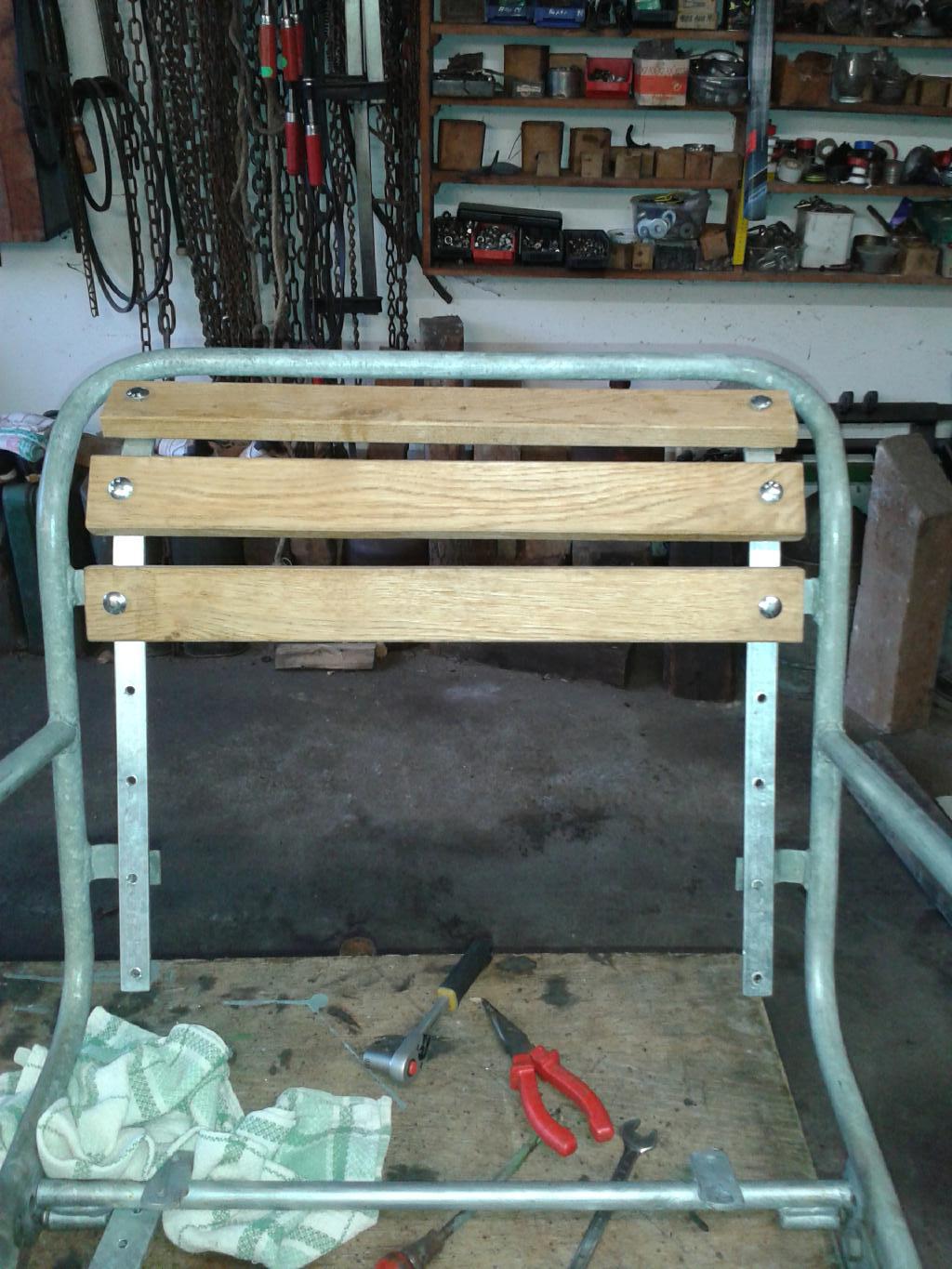

Rückenteil

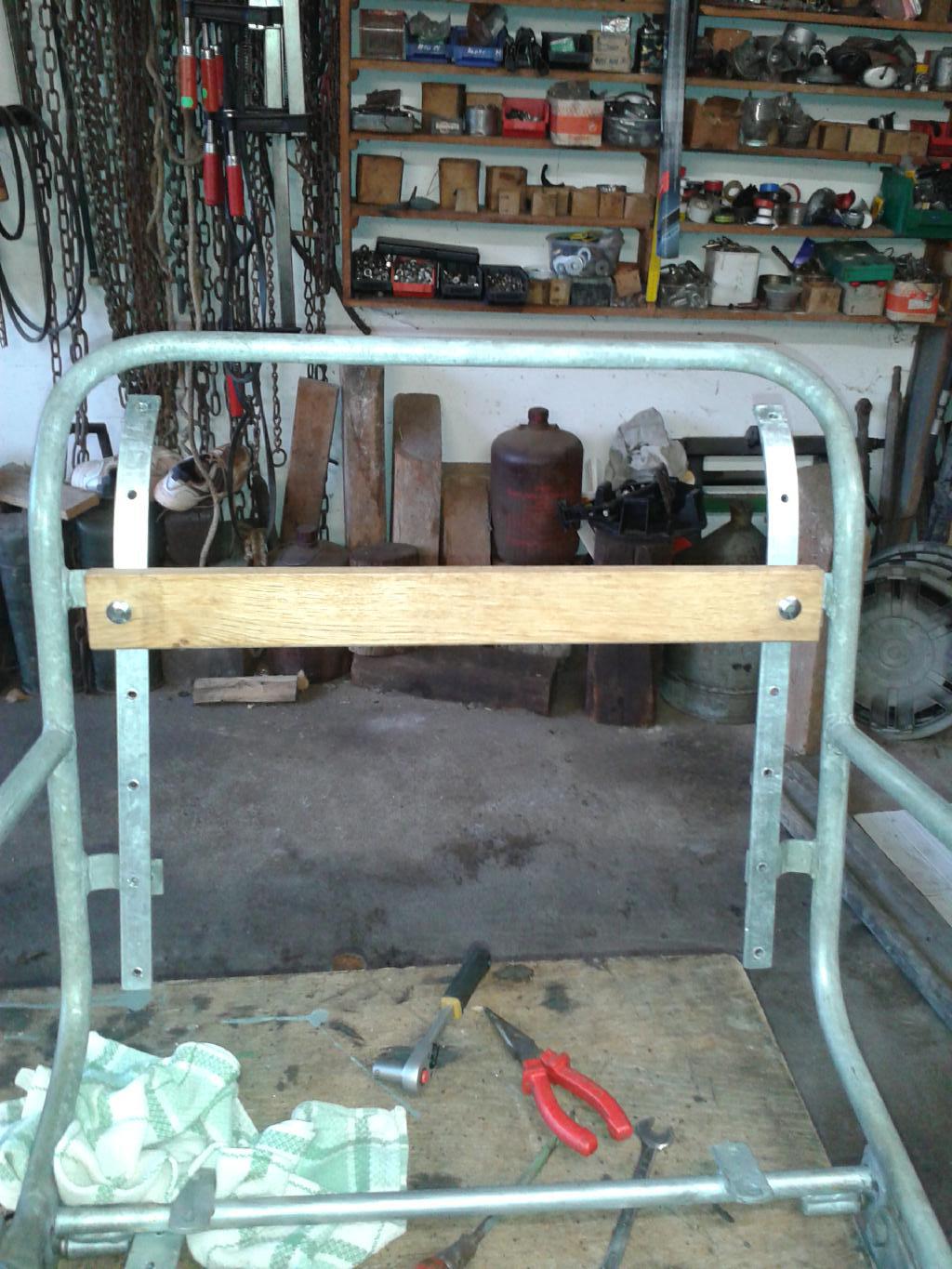

Rückenteil mal leicht angeschraubt.

Sitzfläche

Jetzt noch die Latten streichen und das Eisen zum feuerverzinken. Dann ist erst mal Pause für längere Zeit.



[Petz]

Sehr gelungene Restauration...



[Lord-of-Ski]

Heute nun die Latten geschliffen und eingeölt. Bei 2 ESL und einer DSB kommt schon was zusammen

So jetzt mal trocknen



[Lord-of-Ski]

Vor zwei Wochen hab ich die Teile vom Feuerverzinken zurück erhalten, jetzt hat es geheißen die Sitzfläche zu montieren

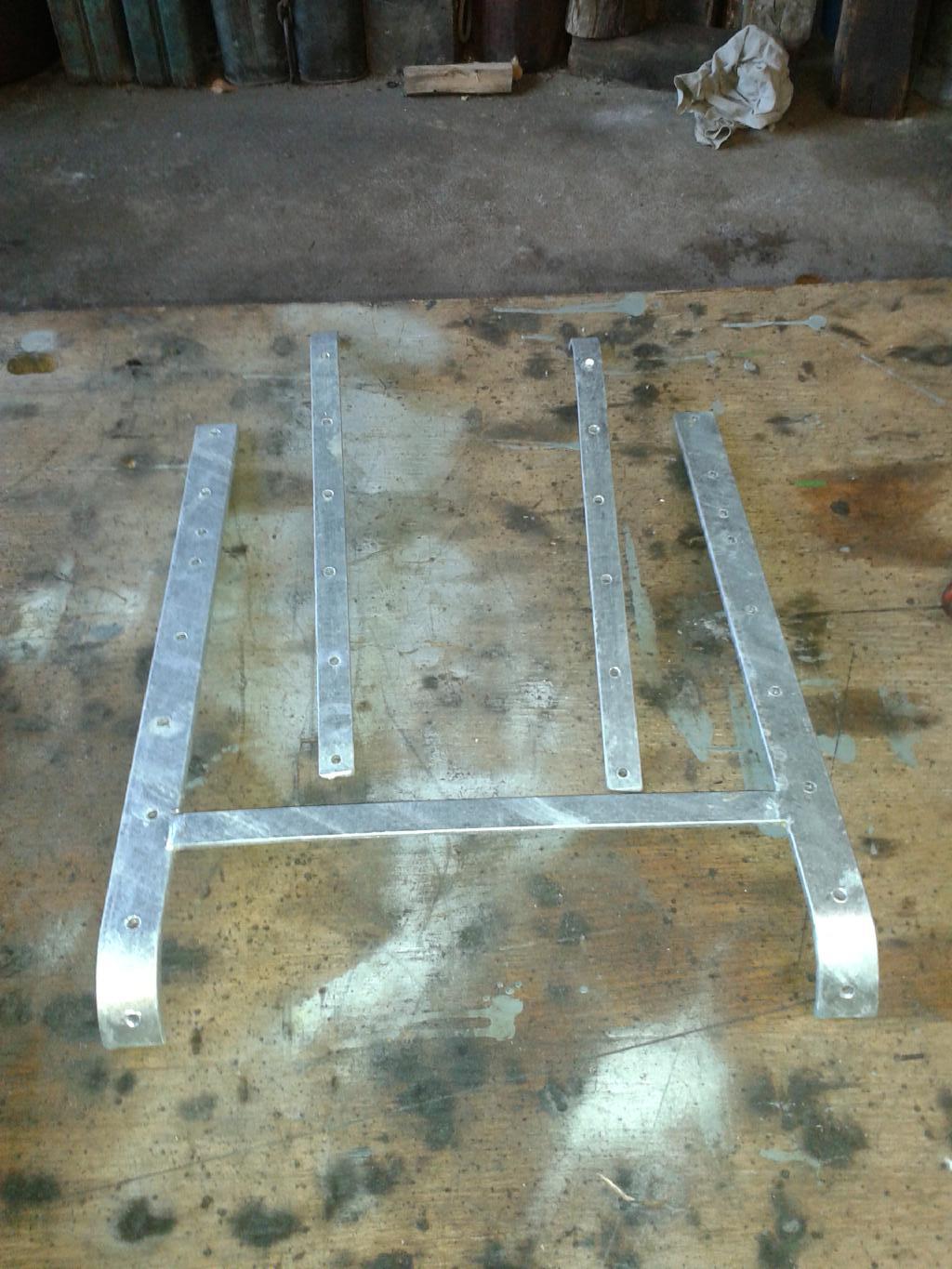

Zurück vom Feuerverzinken

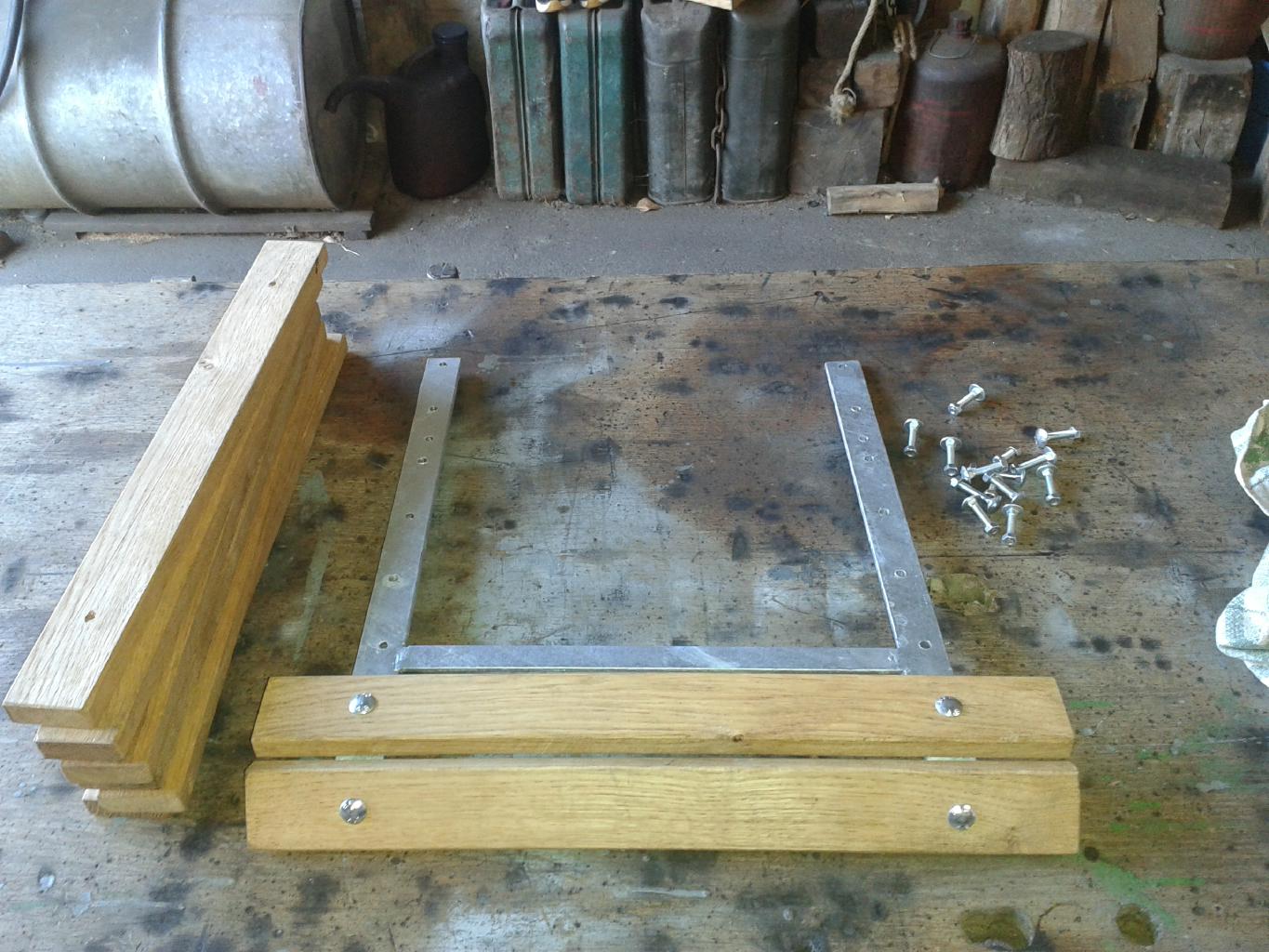

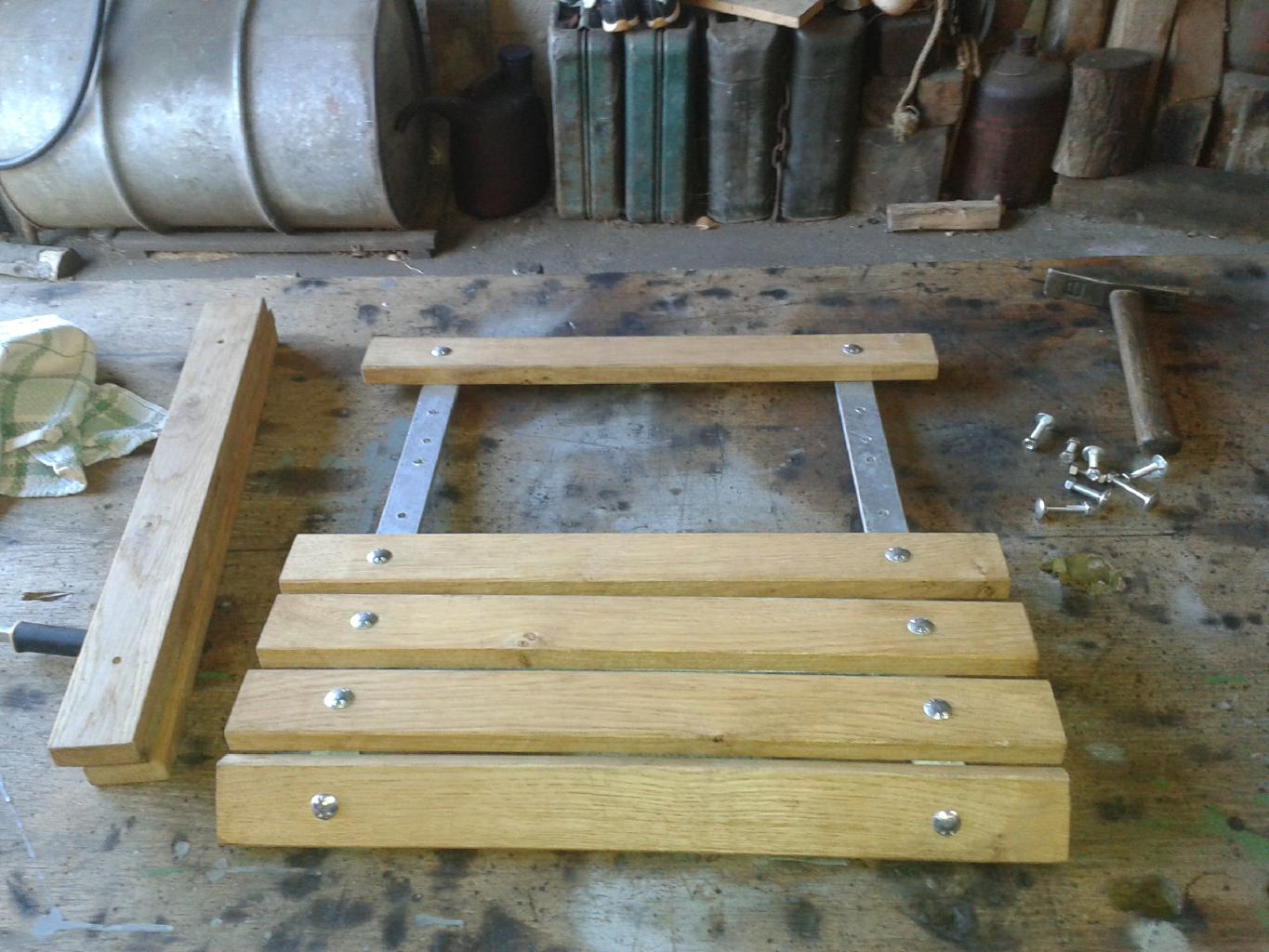

Los geht´s mit der Rückenlehne

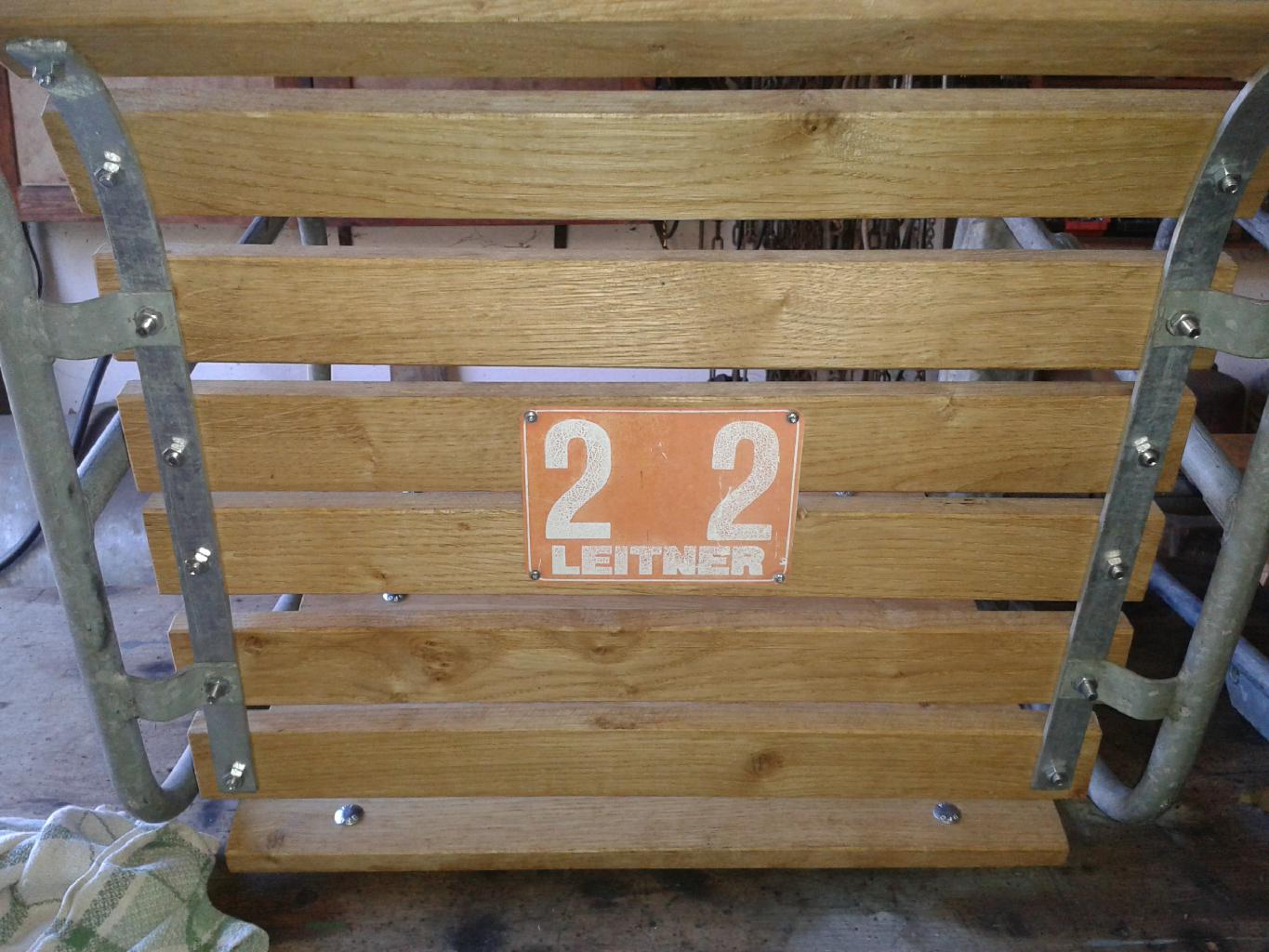

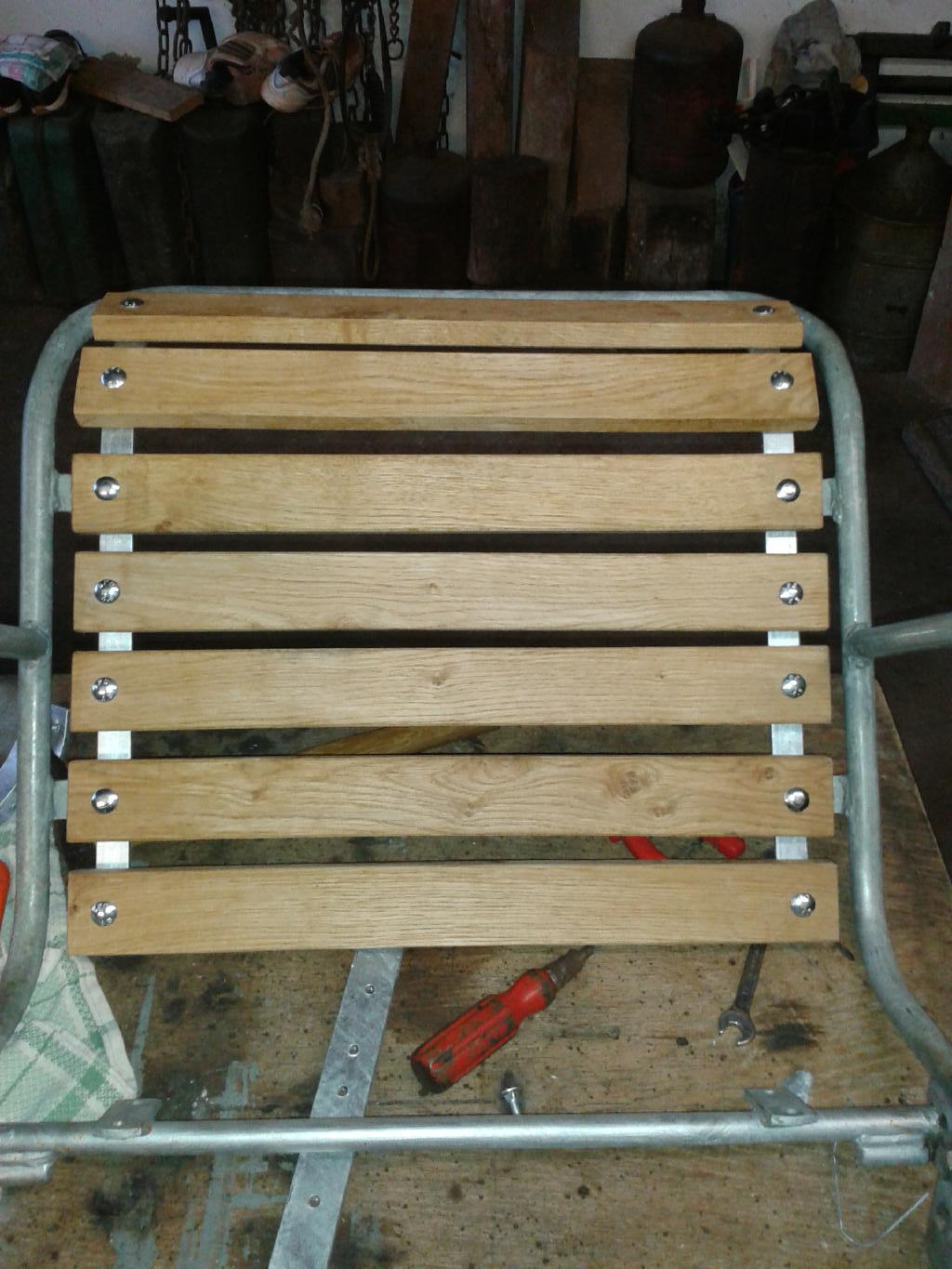

Die fertige Rückenlehne


Weiter mit der Sitzfläche

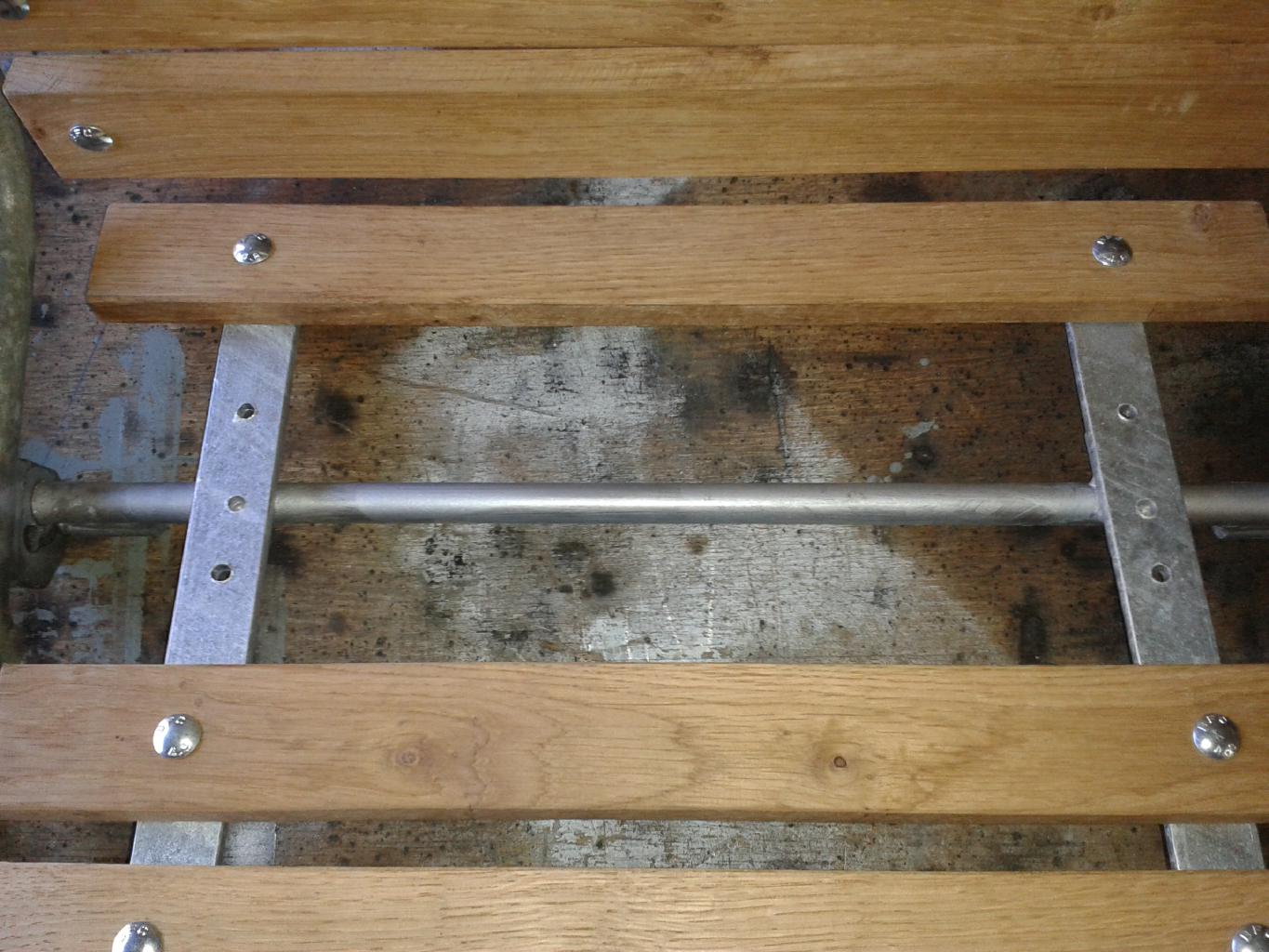

Verbinden von der Sitzfläche mit dem Sessel. Er wird mit gesamt 4 Schrauben verbunden. Eine durch die Latte und eine kurze. Dafür
musste ich an einer Latte ein Aussparung vornehmen

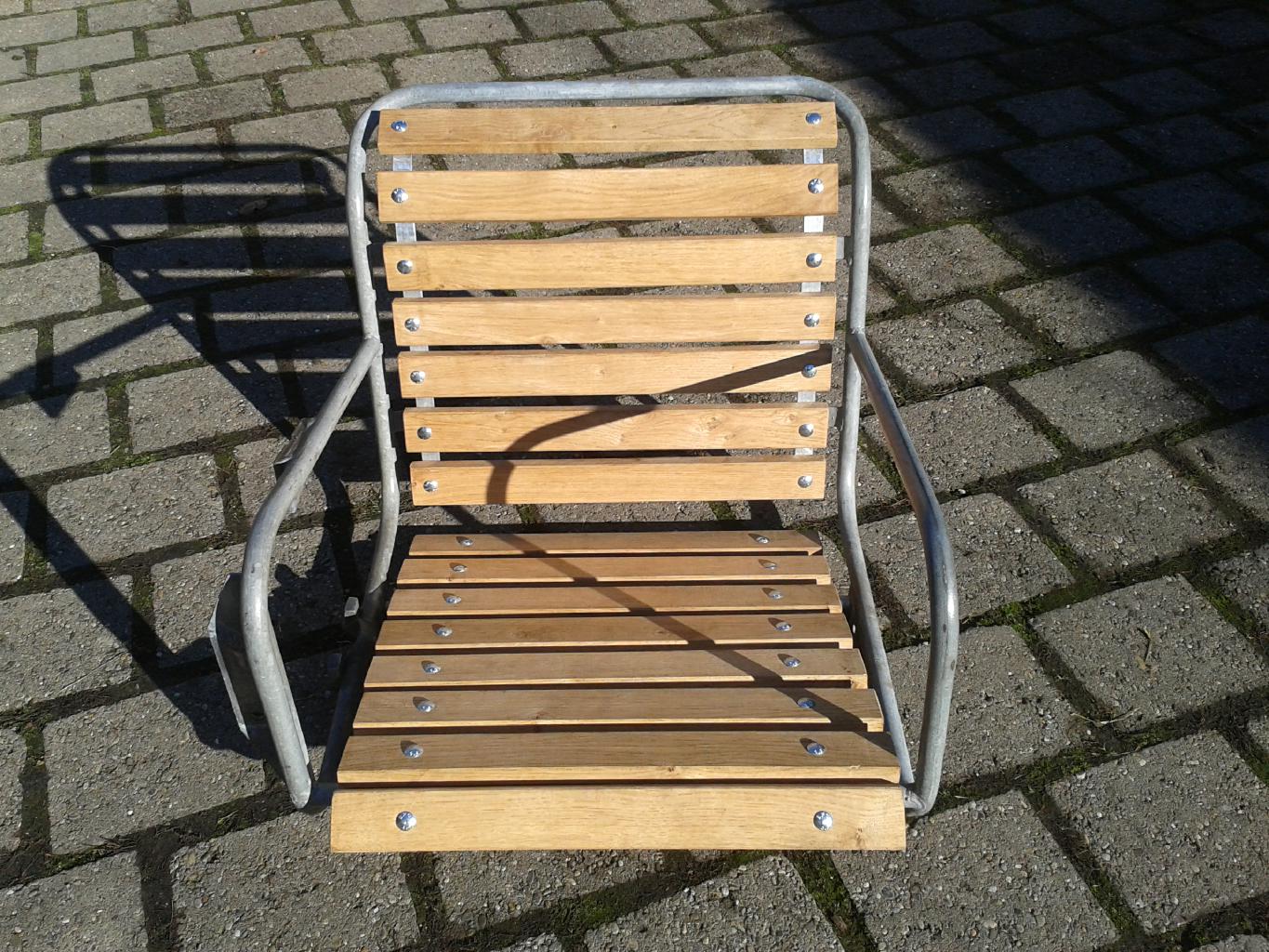

Fertig

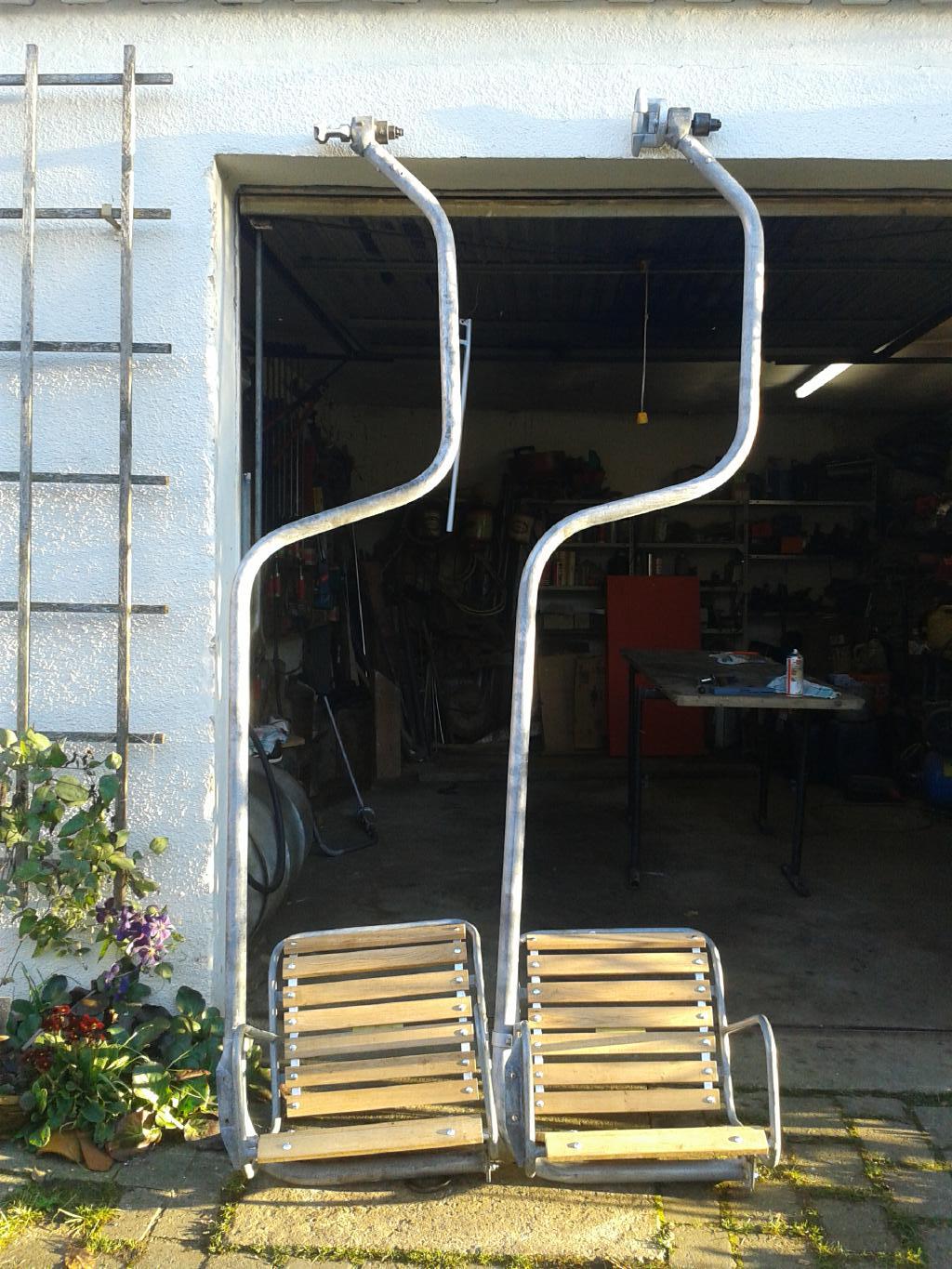

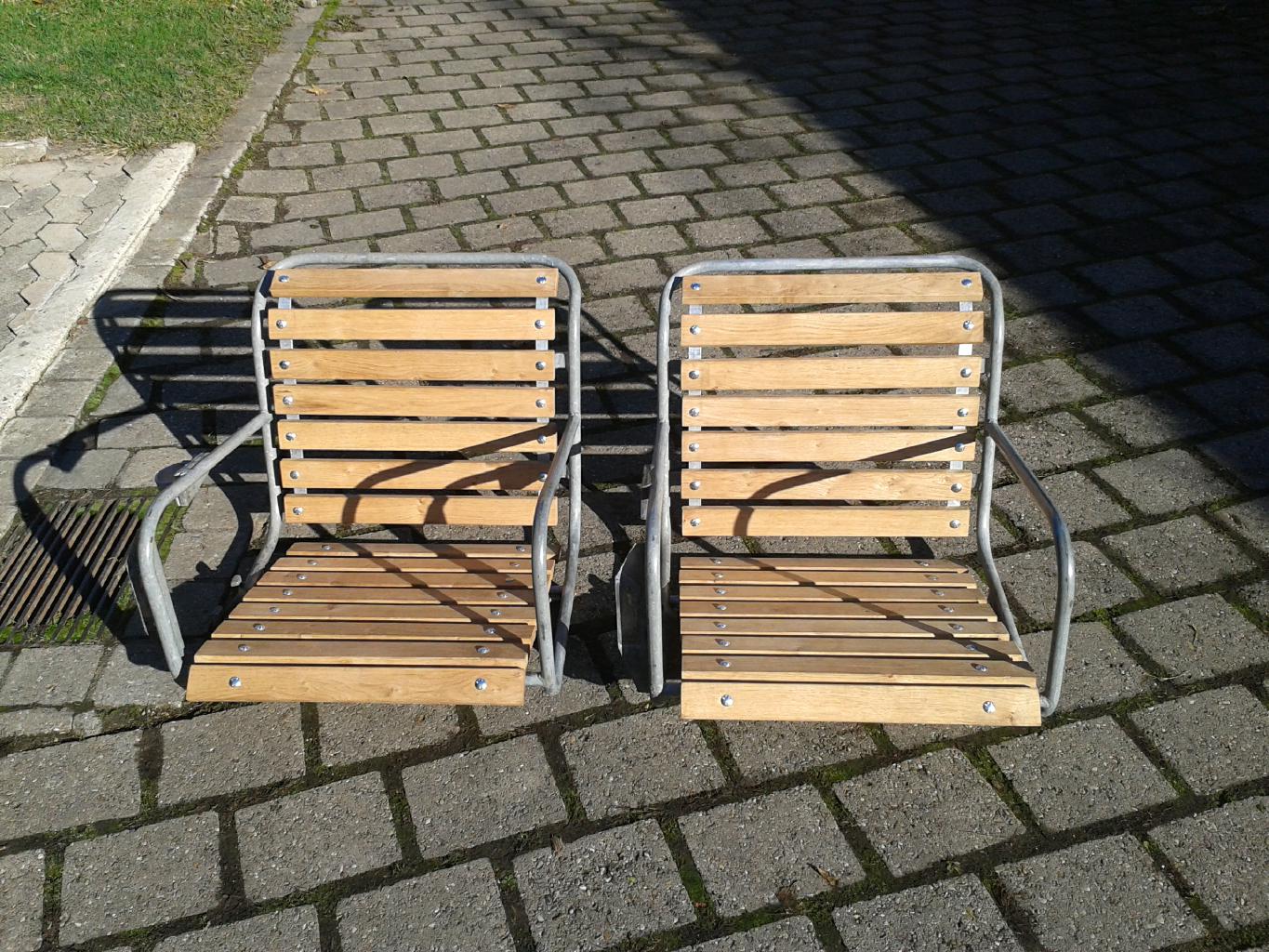

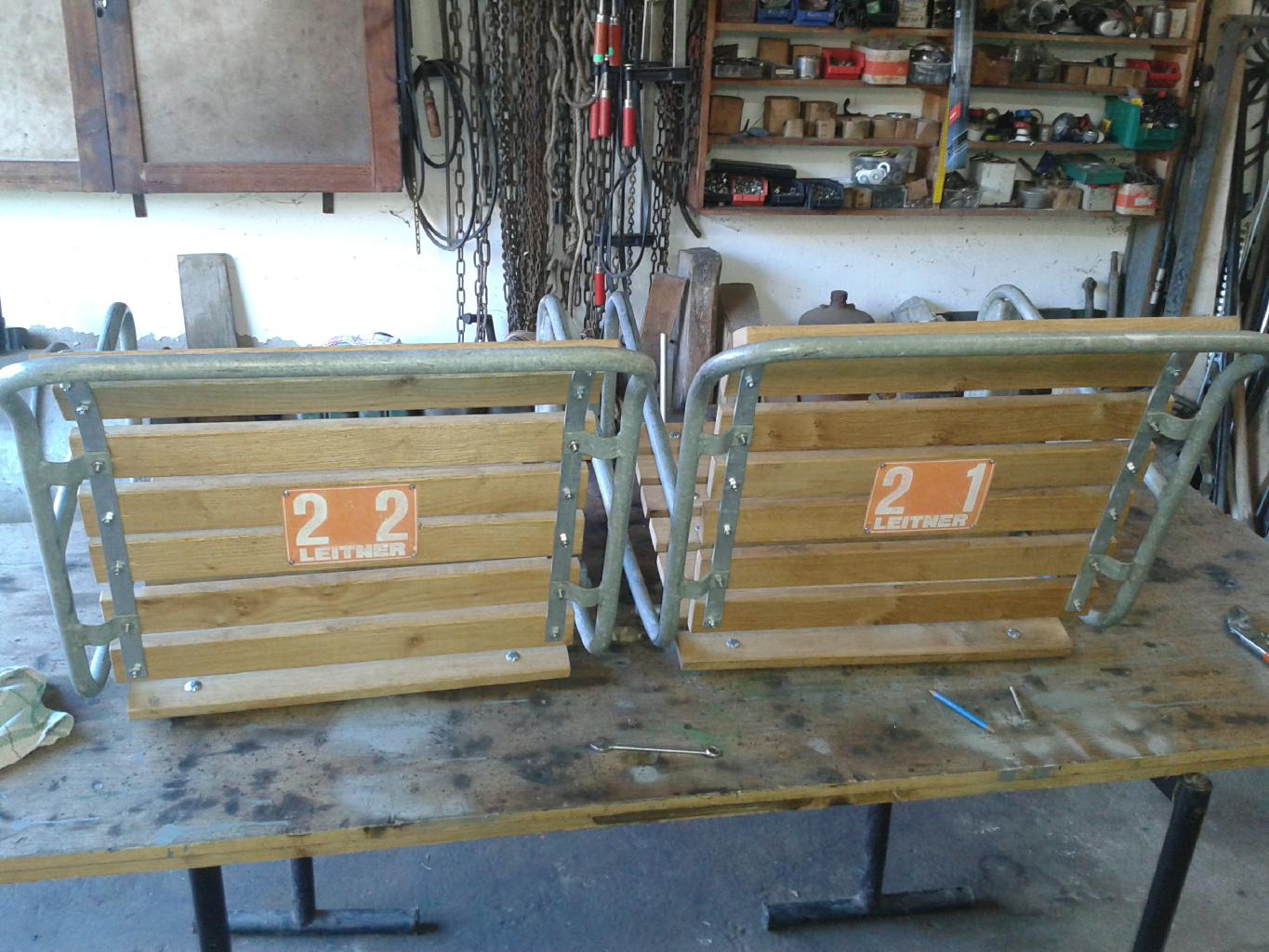

Zwillinge

Die Sesselnummern konnte ich von der Plastiklehne übernehmen, einfach die Nieten aufgebohrt. Es geht halt nichts über ordentliches Blech

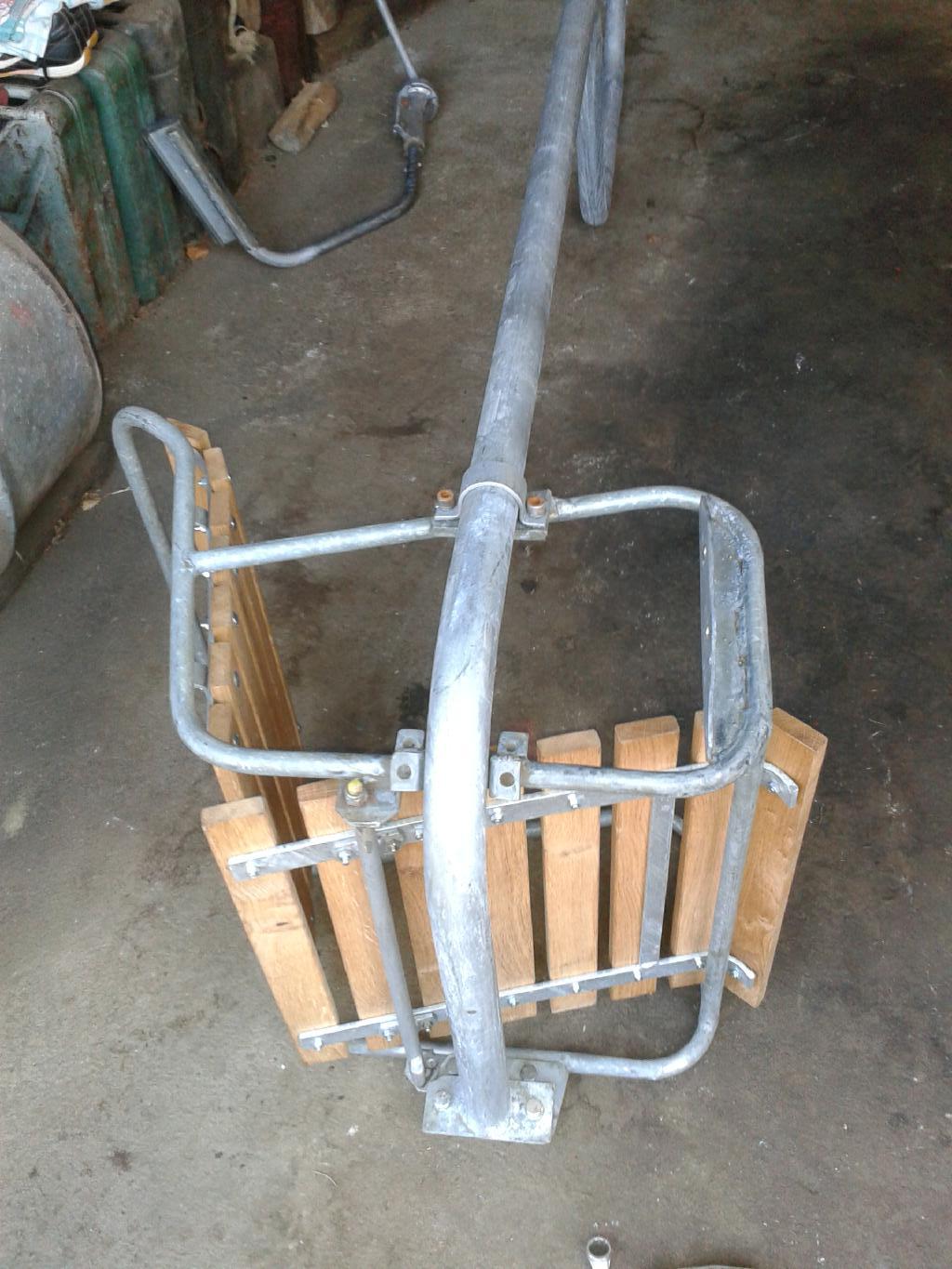

Gehängearm angeschraubt

Fußraster fehlen noch auf dem Bild sind aber jetzt auch dran.

So im Winter mache ich mir jetzt mal Gedanken wie ich das Schaukelgestell genau umsetze.



[Lord-of-Ski]

Was lange währt wird endlich gut bzw. fertig

Diesen Winter hatte mein Schwiegervater nun endlich mal Zeit mit mir das Gestell zu bauen. Wir haben uns doch gegen das Holzgestell von Westendorf entschieden und mehr das Model aus dem Alpachtal nachgebaut. Die Maße davon hab ich in einem Urlaub mal abgenommen und viele Bilder gemacht.

Ziel beim Bau war es sowohl den ESL aus Kufstein - als auch die DSB vom Stubaier abwechselnd aufhängen zu können. Da das Gehänge der DSB doch länger war als das vom ESL, mussten vom Gehängearm ca. 20 cm. dran glauben. Ansonsten wäre das Gestell noch Höher geworden. Genommen haben wir ein Vierkantrohr 6x6 cm für das Gestell mit einer Wandstärke von 4mm. Gebaut haben wir ca. 3 Samstage am Gestell. Nicht bedacht, dass das ganze dann am Schluss 204 Kilogramm wiegen wird. Beim Bau hatten wir noch einen Bulldog mit Frontlader zum Aufstellen, nur konnten wir den im Garten nicht nehmen. Aber mit 5 Mann haben wir es dann hoch bekommen.

Während des Shutdowns habe ich dann Stäntns Rat befolgt und alles im Garten zusammengebaut.

Und für alle die noch nie ein 4-Punkt Fundament betoniert haben: Nur weil alle Punkte gleich weit entfernt sind wenn man außen rum misst, hat man noch lange kein Rechteck! Immer die Diagonale messen!!!!! Merkt euch IMMER DIE DIAGONALE MESSEN!!!!! Spart einen ein Haufen Arbeit............

Aber Bilder sagen mehr als 1000 Worte

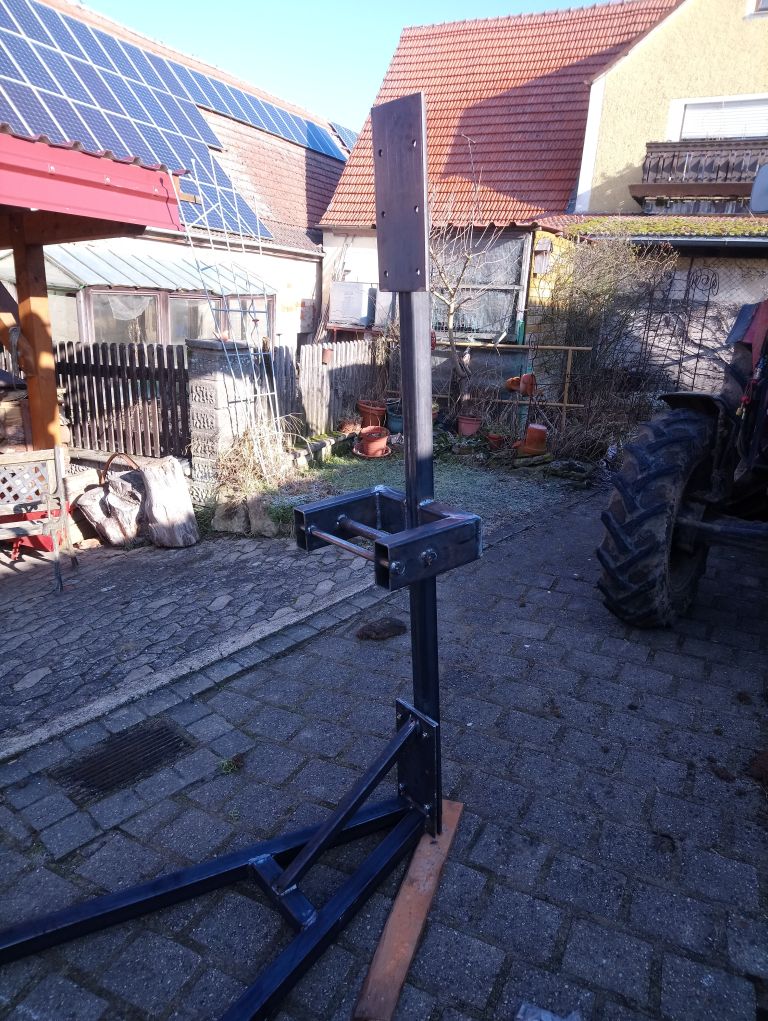

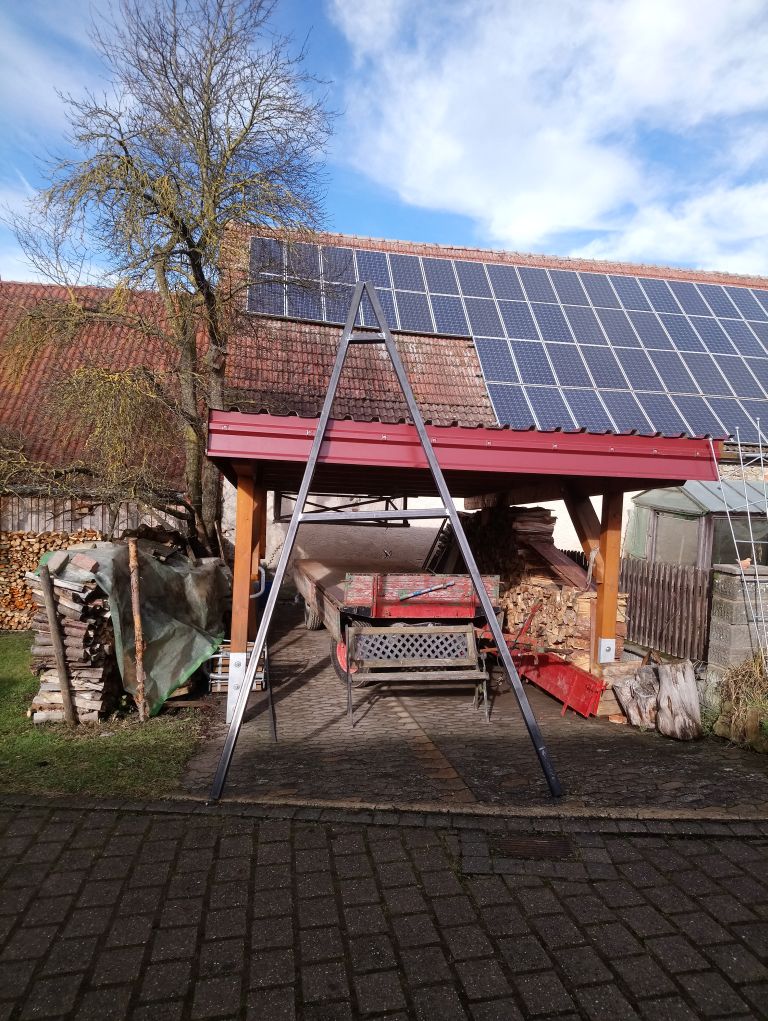

Rohbau vom Seitenteil steht

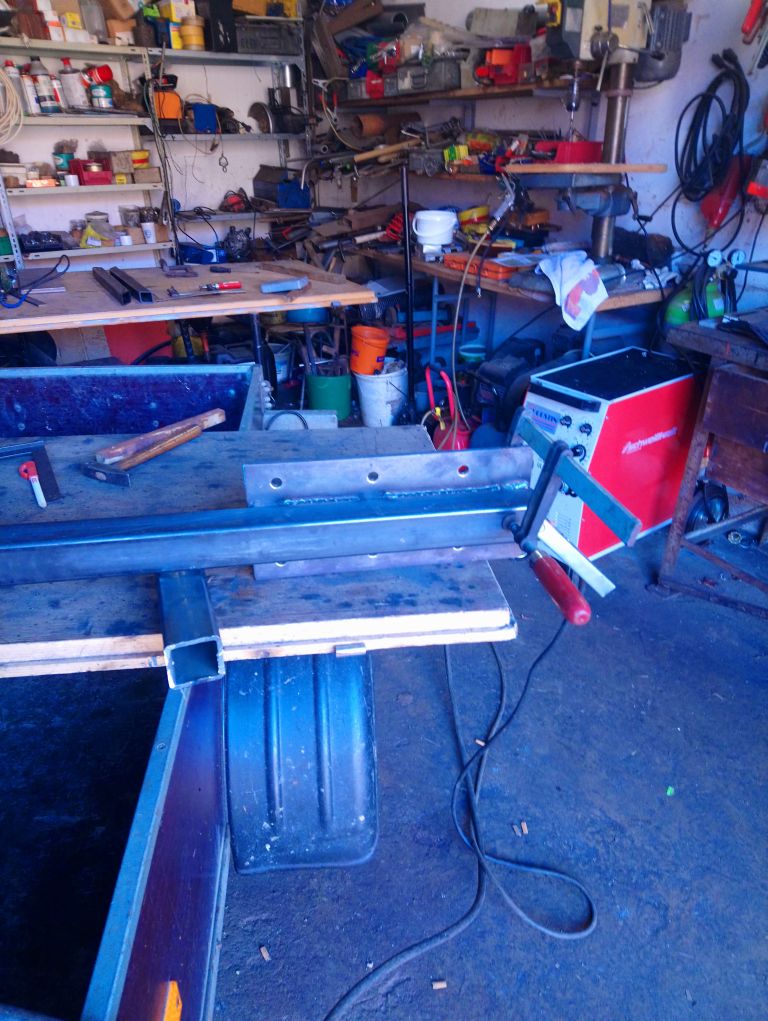

Liegeprobe wegen der Länge, da wir die genaue Höhe nicht wussten haben wir lieber länger gebaut, abschneiden kann man ja immer

Querträger, die Platten sind 1 cm stark

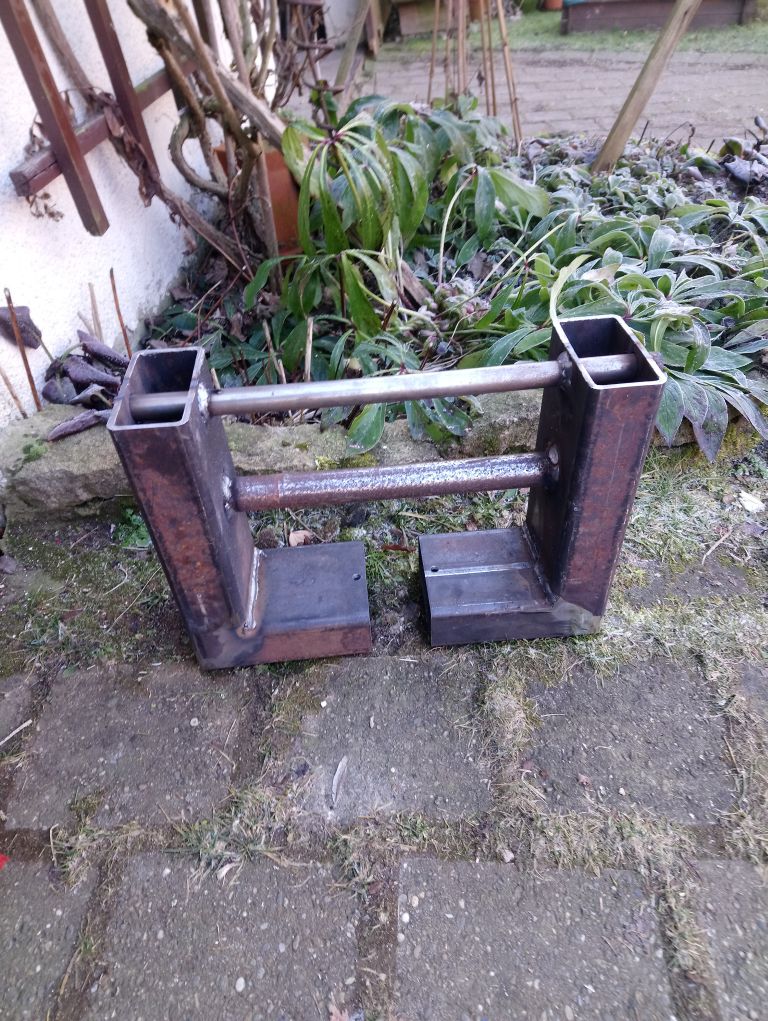

Ich sag dazu Konsole, zwei massive Wellen für die jeweiligen Klemmen. Dünn der ESL, dick die DSB

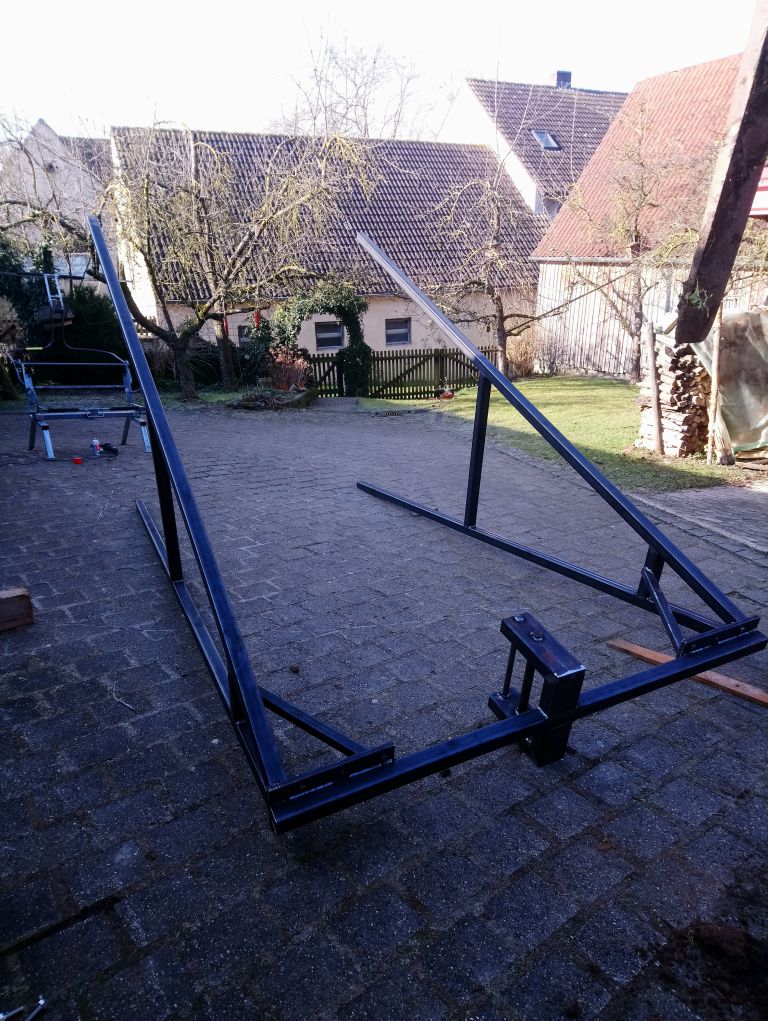

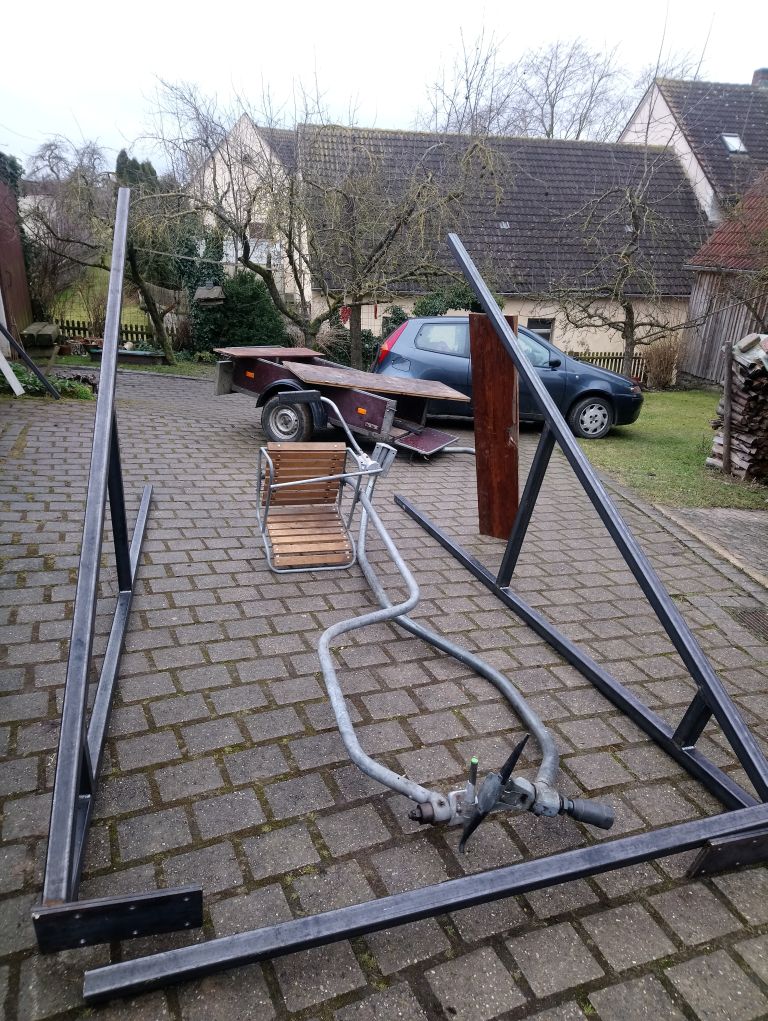

Es kommt zusammen was zusammen gehört

Da liegt es nun und wir bringen es zu zweit nicht hoch Hätten wir auch nicht gedacht, waren der Meinung dass lässt sich schon kippen

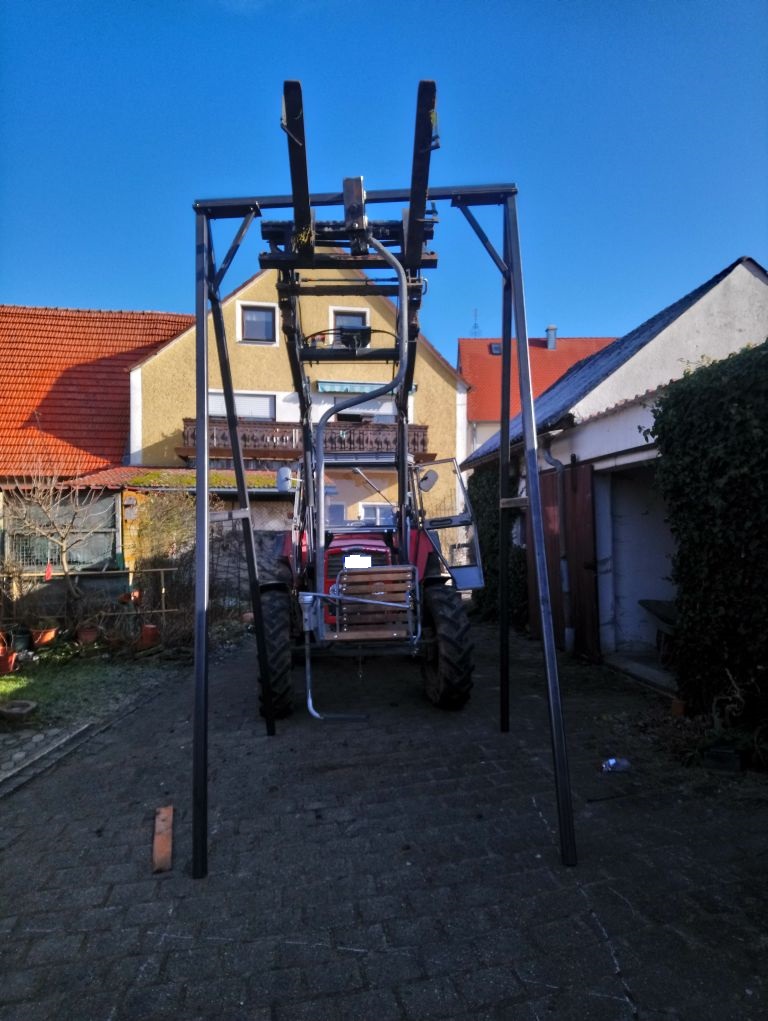

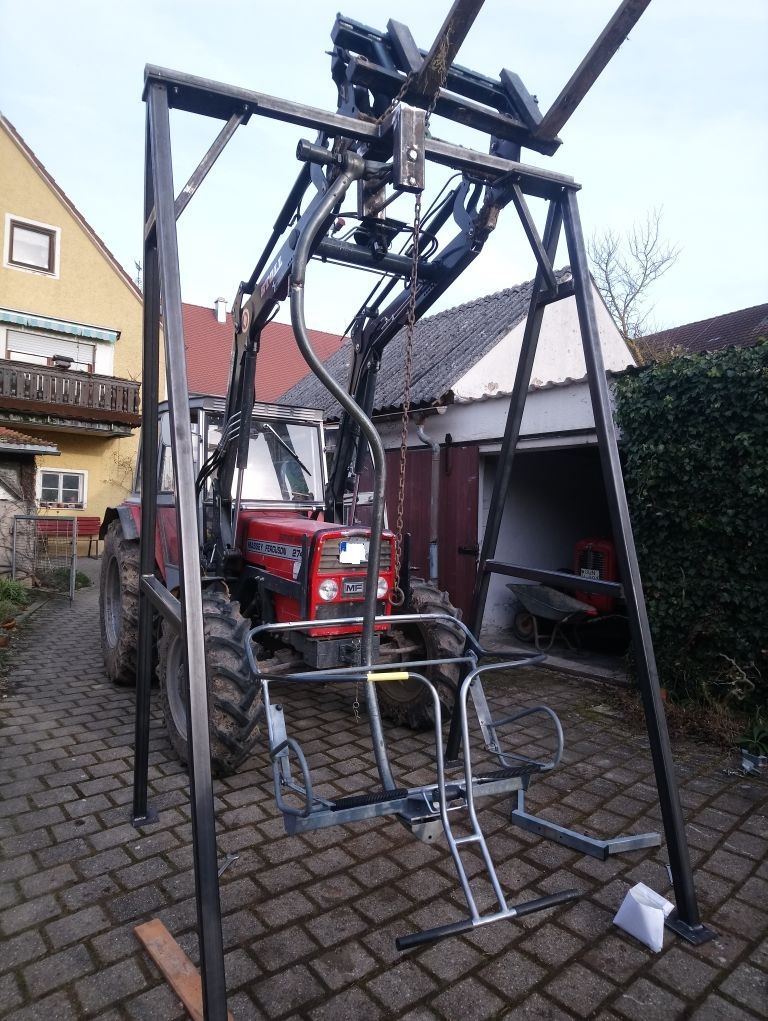

Also Bulldog holen und den ESL probe hängen und natürlich gleich mal probeschaukeln

DSB probe hängen

Danach ging es zum Verzinken

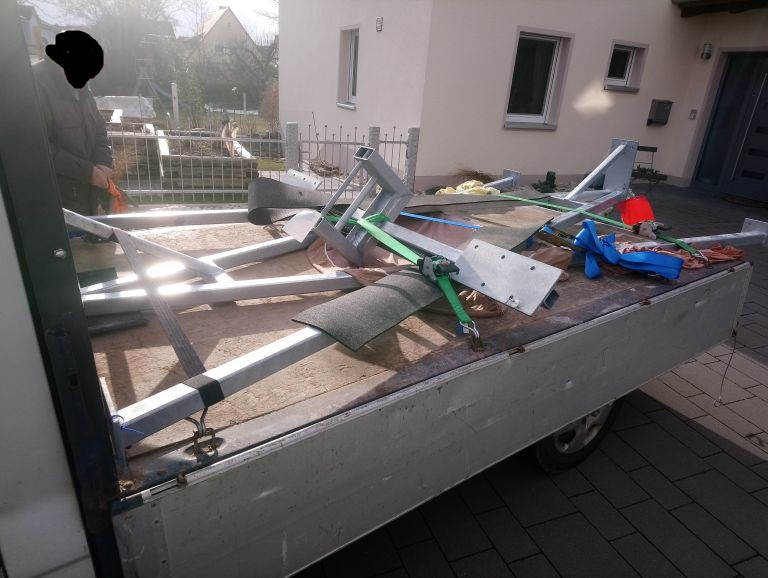

Zum Glück hat der Schwager ja einen Baggerverleih inkl. Pritscher

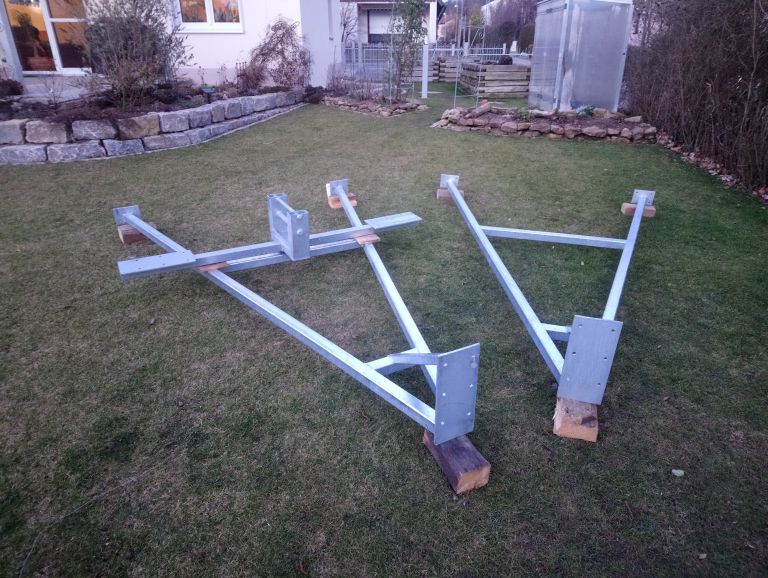

So im Garten wären die Teile jetzt, zerlegt kann man sie auch zu zweit tragen

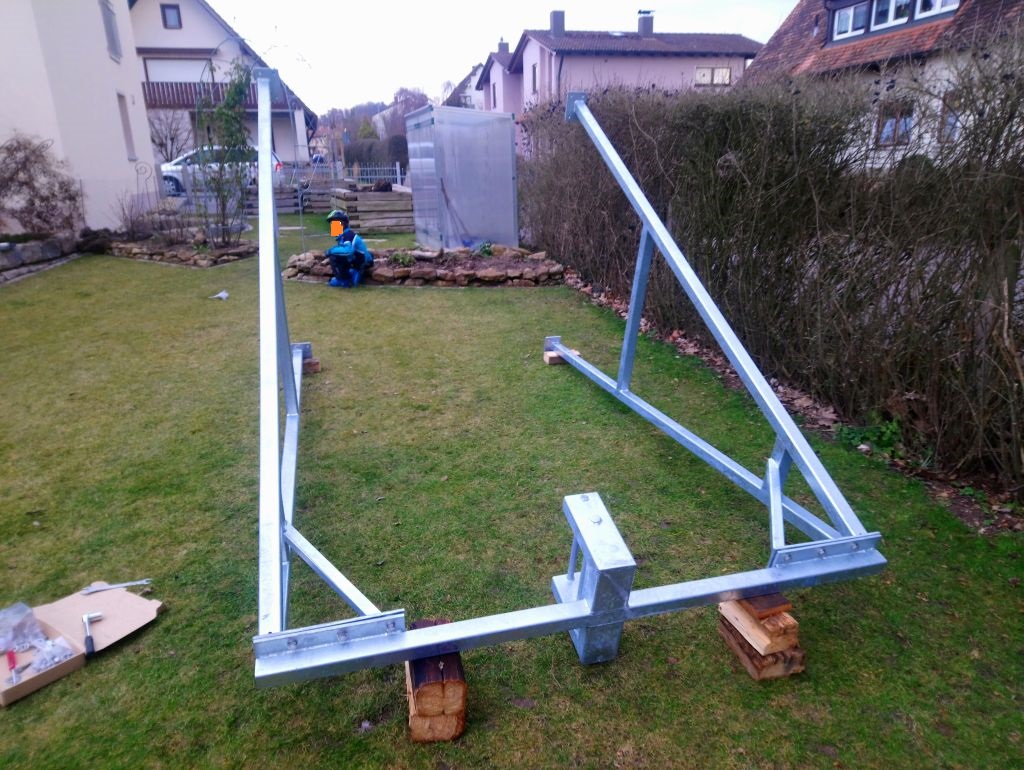

Zusammengebaut ist es jetzt

Am letzten Tag vor dem Lockdown noch zum Baumarkt und 12 Sack Beton gekauft

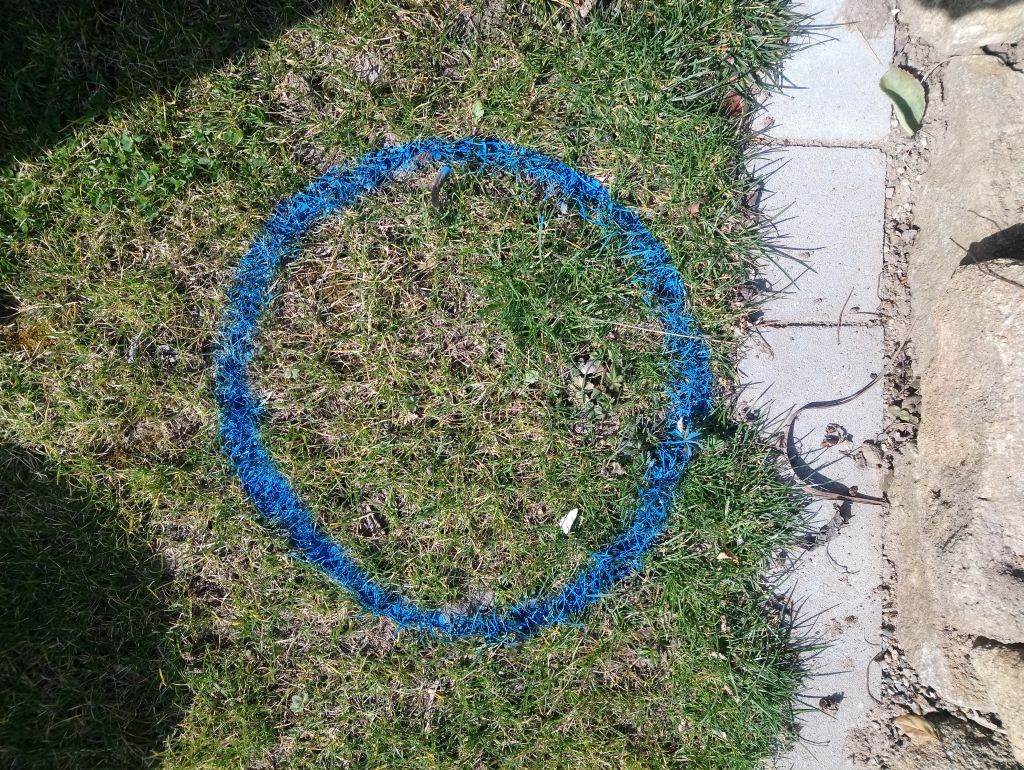

Anzeichnen

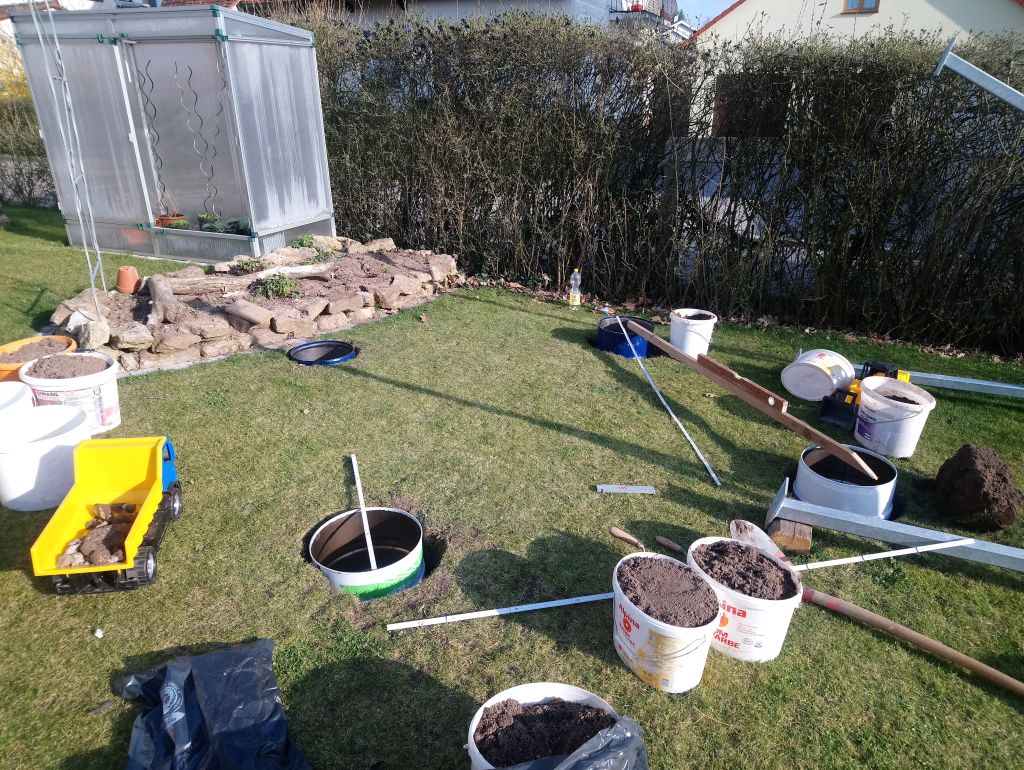

Dann buddeln wir mal los, sind die Kinder währen dem Lockdown auch beschäftigt

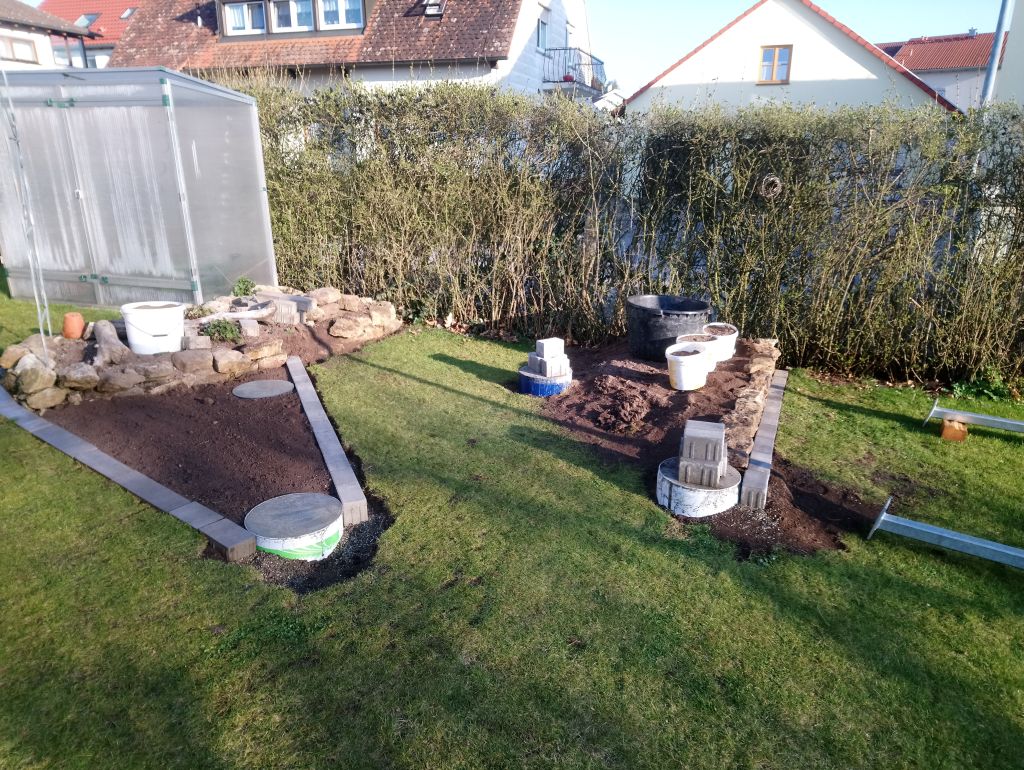

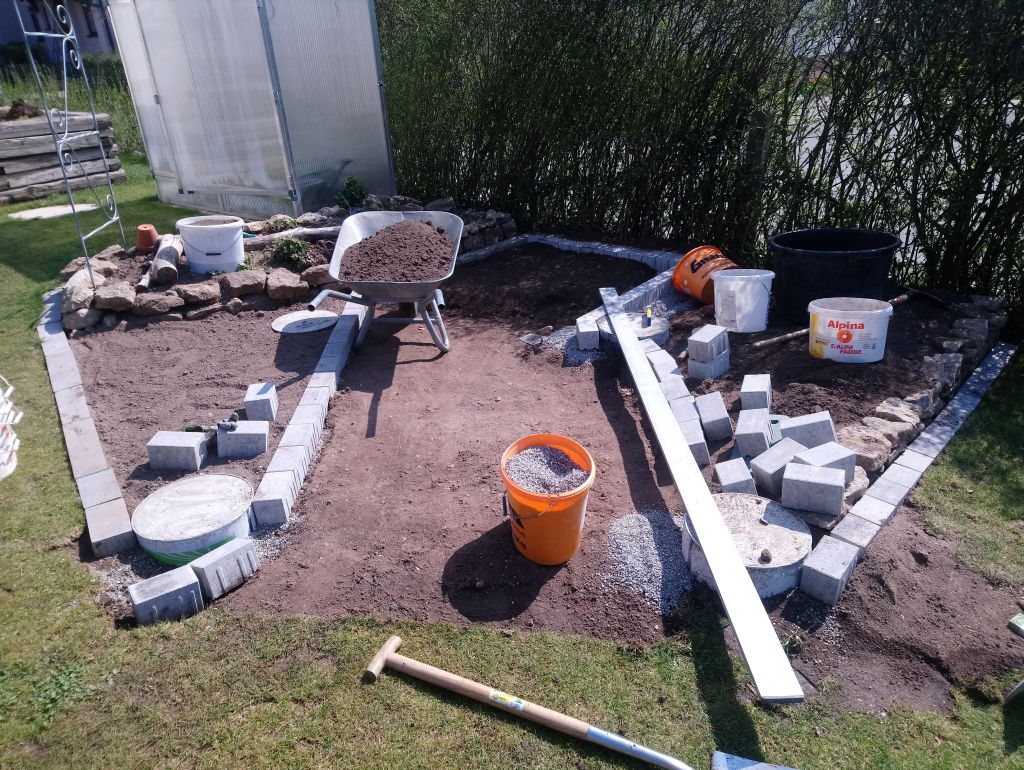

Es wird

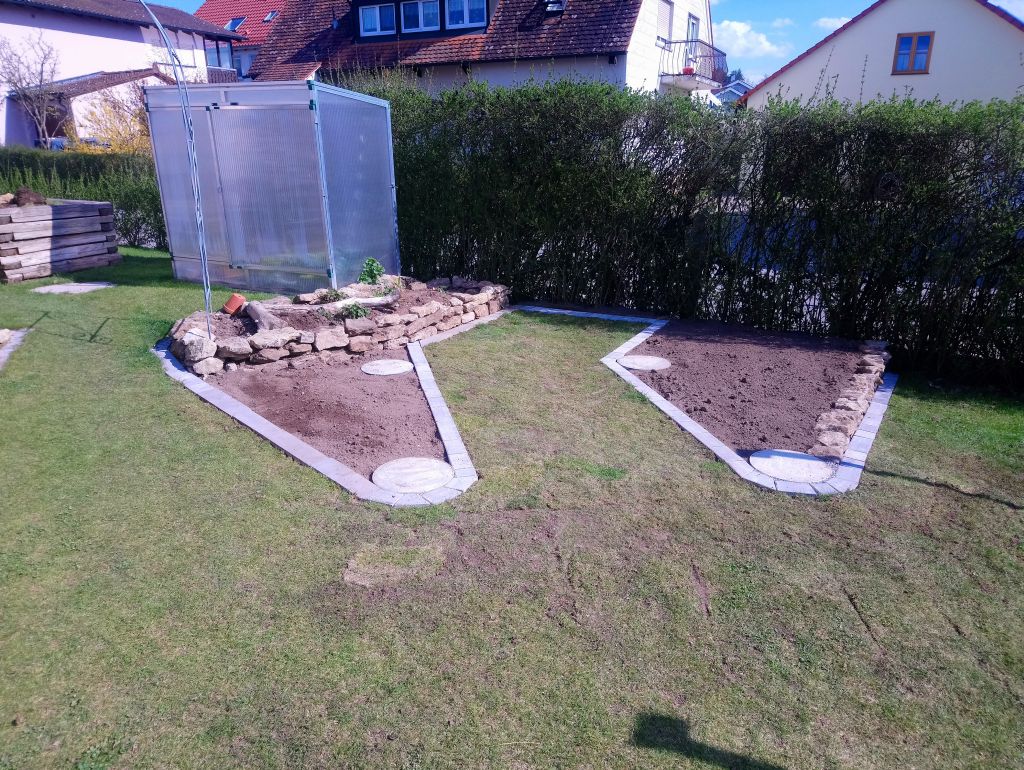

Den Rasen hab ich abgeschält und zusammengerollt und am Ende wieder drauf verlegt, ist super angewachsen binnen kurzer Zeit

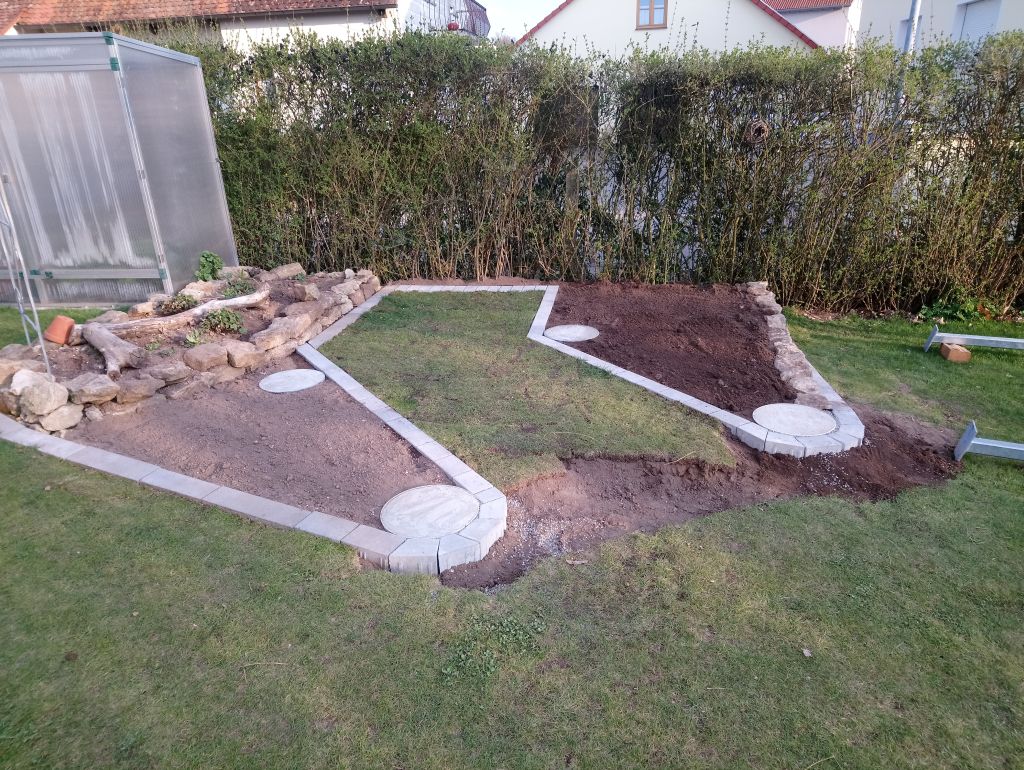

Fast fertig

Fertig hab ich gedacht - bis mein Schwiegervater kam.... daher IMMER DIE DIAGONALE MESSEN!!!!
Aber ca. 3 Stunden Umbauarbeiten war das Problem dann zum Glück behoben

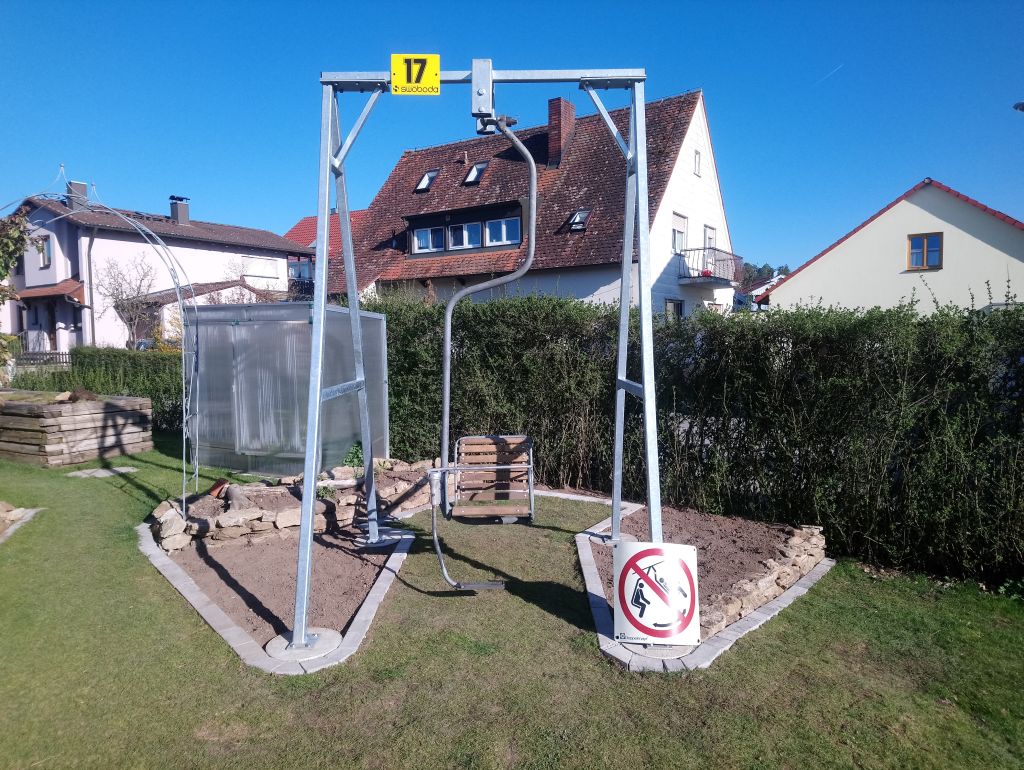

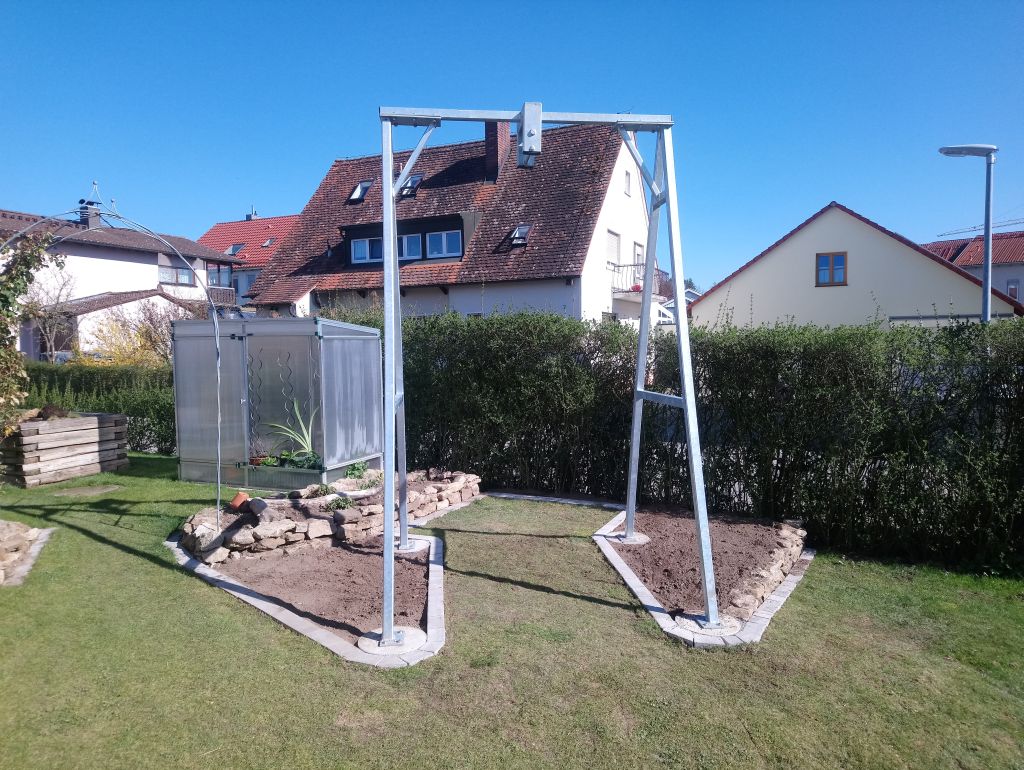

So da steht es nun, dank der Nachbarn

ESL hängt

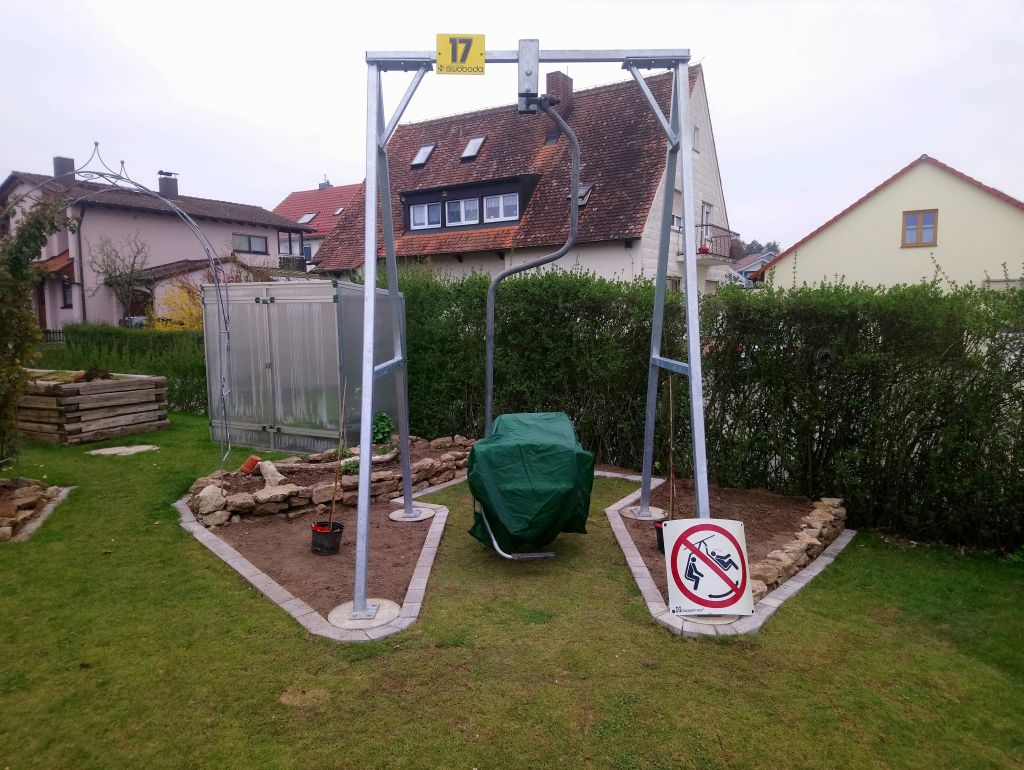

ESL inkl. Regenmantel

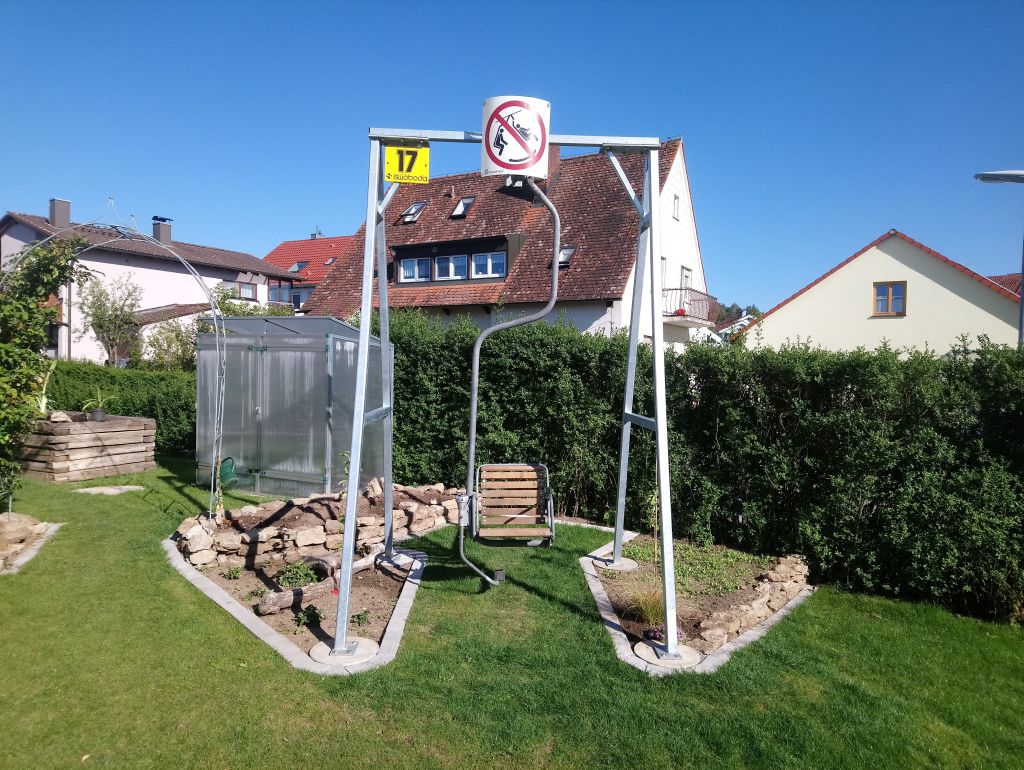

Endergebnis - Bauherr stolz wie OSKAR - und der ESL schaukelt echt gut

Ein Problem hab ich aber - kaum sitz ich drin und will schaukeln, kommen die Kids und wollen natürlich auch und ich darf immer anschupsen - Gibt schlimmeres

Für diese Wochenende hat sich hoher Besuch in Form von Christopher angekündigt, daher wurde erstmalig die DSB aufgehängt und noch Sonderzubehör angebaut

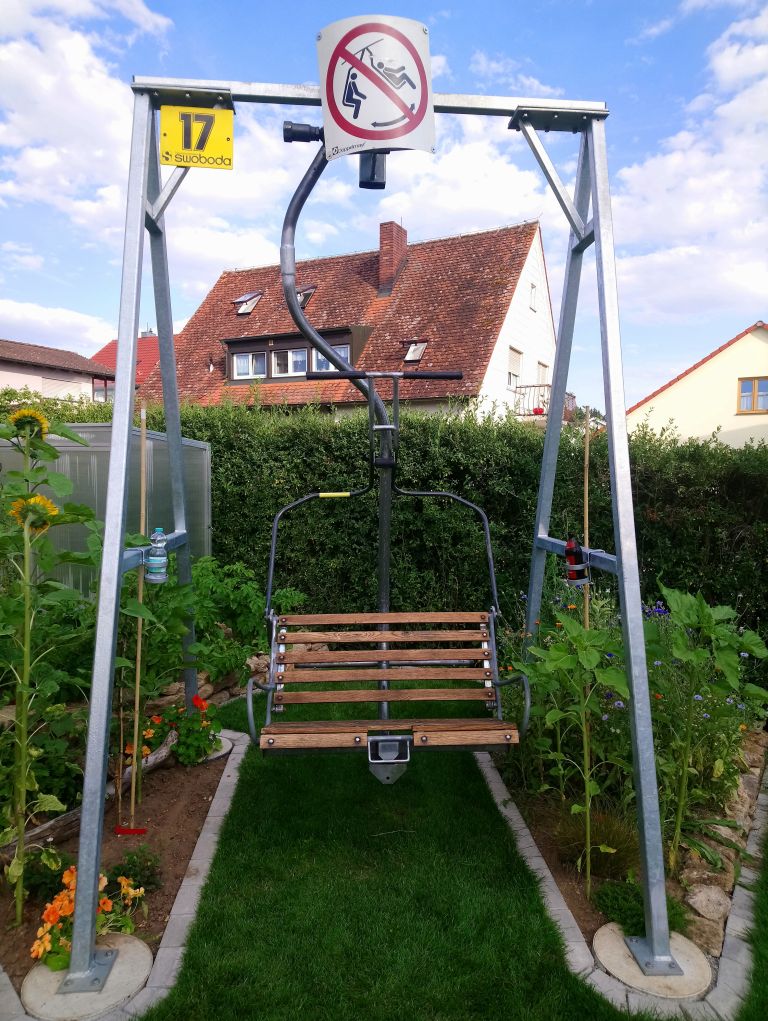

DSB

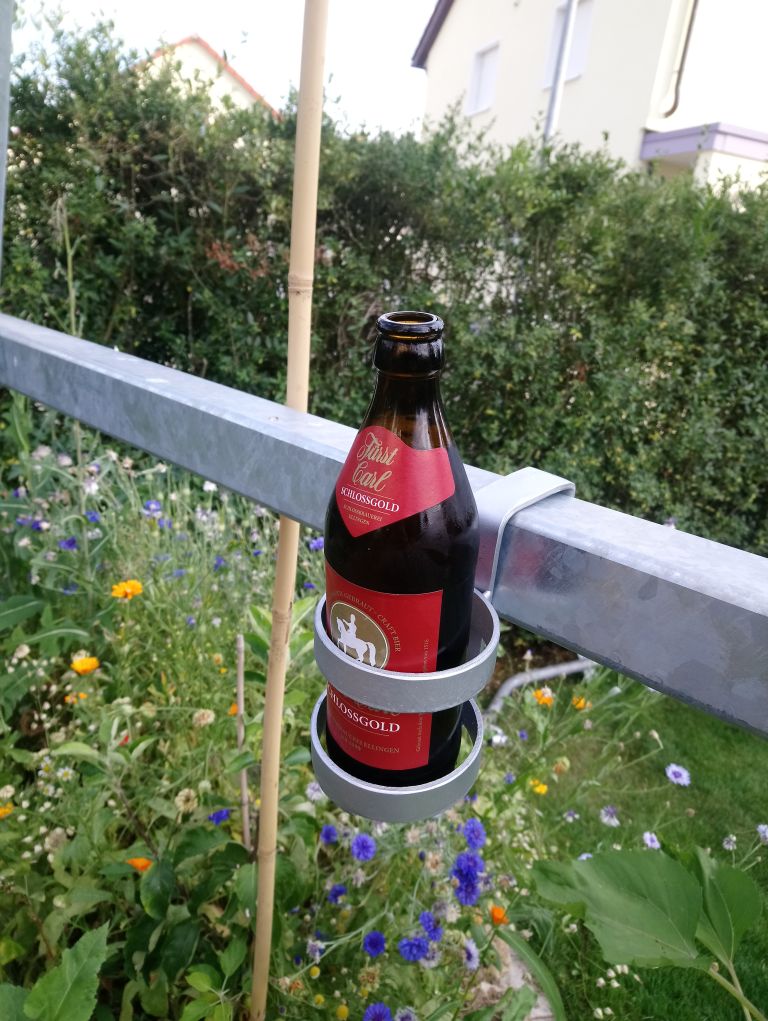

Sonderzubehör - ich frag mich echt warum das DM oder Leitner noch nicht im Programm haben



[GIFWilli59]

Cool

Um wie viel cm habt ihr den DSB Sessel gekürzt?



[Lord-of-Ski]

Cool

Um wie viel cm habt ihr den DSB Sessel gekürzt?

Wie im Text beschrieben, ca. 20 cm



[David93]

Sehr schön gemacht.

Wie habt ihr das korrigiert wenn die Diagonalen der Fundamente nicht passten? Konnte man die Fundamente tatsächlich noch bewegen nachdem sie fertig waren?



[Stäntn]

Die Sonderausstattung ist wichtig! Super Geschichte mit der Schaukel, auch wenns ein riesen Monster geworden ist.



[Lord-of-Ski]

Als Schalung für die Fundamente haben wir halbe kleine Ölfässer genommen. Somit war am Beton keine Erde dran. Zwei haben gepasst, die anderen beiden ausgegraben und zu zweit dann 10 - 15 cm verrutscht. Das ging leichter als gedacht obwohl ca. 75 Kilo Beton drin sind. Nur der Rasen musste halt auch nochmal weg und die Rasenkante natürlich auch. Aber daraus lernt man für das nächste Fundamente.

Naja ist halt ca. 3 Meter Meter hoch geworden.

Ja die Sonderausstattung hat sich heute Nacht schon gut bewährt.



[Stäntn]

Hat der Ossi wohl drin geschlafen?
