Rollen - Prototyp

[Pilatus]

Bei meinen Modellseilbahn-Planungen bin ich immer über das Problem der Rollen gestolpert. Nun hab ich mal einen Prototyp hergestellt. Allerdings gibt es noch Probleme bei der Montage der Rolle, da ich das ganze natürlich möglichst reibungsfrei und sauber laufend haben möchte.

Hier mal meine Bilder. Leider auch dank Marcomodus bei der Digicam nicht ganz scharf.

Hat jemand eine Idee oder weis etwas mit was man die Rolle so montieren kann, dass sie Störungsfrei läuft?



[TITLIS]

mit Schrauben



[Pilatus]

Das Problem ist das Schrauben grosse Reibung verursachen. Wenn man die Schraube zu fest anzieht, dann läuft nix mehr. Zu lose dürfen sie aber auch nicht sein sonst entgleist das Seil. Man kann die Schrabe zwar perfekt anziehen aber nach ein paar Minuten Betrieb sind sie wieder auflockert. Die Rollen müssen bei dieser Grösse absolut ruhig laufen, sonst ist das Seil nach kurzer Zeit draussen.



[Steinlimi]

Interessante Rolle. Welches Verhältnis zum Original hat es? 1:87?



[Pilatus]

Ich bau meine Bahn nach dem Massstab der Rolle

Nein, Spass bei Seite. Ich hab das nur mal gebaut um zu schauen ob das gut rauskommt. Die Metallplätchen am Rande hatte ich einfach gerade noch Zuhause. Gibts ja in jedem Bau und Bastelgeschäft (Von Moos etc.)

Da es diese Dinger in verschiedenen grössen gibt, kann man die Dinger je nach Masstab auswählen.



[Oscar]

Schraube kannst nehmen, musst allerdings eine Buchse um die Schraube tun damit hast du die oben genannten Probleme verhindert, du kannst die Schraube festziehen ohne dass das Rad blockiert und du hast eine Art Lager durch die Buchse. Würde eine Schraube mit Schaft nehmen, sodass das Gewinde nicht gegen die Buchse arbeiten kann. Das ist eine Lösung wie sie auch im einfachen Maschinenbau angewendet wird, ist billig einfach und funktionell.



[Pilatus]

Also die Buchse ist einfach ein Metalröhrchen???

Und die Plättchen sind dann wohl die gleichen die ich auch für die "Rollenwand" brauche einfach kleiner???



[d-florian]

wie wäre es mit einem bolzen so wie es bei den echten Bahnen auch ist!?
Musst dabei halt versuchen eine Spielpassung so anzufertigen, dass das Spiel in dem Rahmen liegt, ohne dass das Seil entgleist! Die Rolle an sich schaut schon mal echt super aus nur fertige dir doch noch 3 Rollen und die Trägerkonstruktion einer Rollenbatterie abgekupfert vom Orginal! Daran siehst du ja dann was möglich ist und was nicht in sachen Montageart! FAllls du detailbilder brauchst oder so kann ich dir gerne welche schicken! genau Pläne einer Roba hab ich allerdings nicht!



[Oscar]

Muss kein Metallröhrchen sein kann auch Kunstoff sein, denke hier hätteste mit Teflon der so schon nen guten Lagereffekt. Sonst nimmst nen Metallröhrchen möglichst nichts rostendes



[Pilatus]

Bilder wären super! Hab leider nichts in der Art gefunden. Das problem ist ja auch bei der Klemme vorhanden. Dort in der Station laufen die Kupplungen ja auf Schienen. Dort braucht man dan auch Rädchen und die Müssen dann noch an die Mini-Kupplung montiert werden.



[Pilatus]

^^ Danke Oscar. Habe geschrieben während du geandwortet hast

Ich hab mir die ganze Konstruktion mal überlegt.

Damit die Rollen schön immer den gleichen abstand haben nem ich eine Mutter mit grossem Loch. die Setz ich dann zwischen die beiden Medallplättchen. Dann kommt ein Röhrchen welches minimal länger als die Mutter und die Plättchen durch das ganze Konstrukt hindurch. Der Rest wird mit Heissleim aufgefüllt und eine Seilrille reingeschmolzen. Dann anschrauben an die Rollenbatterie. Die könnte man ja auch Blech herstellen, Löcher rein und die Schraube da reinschrauben.



[d-florian]

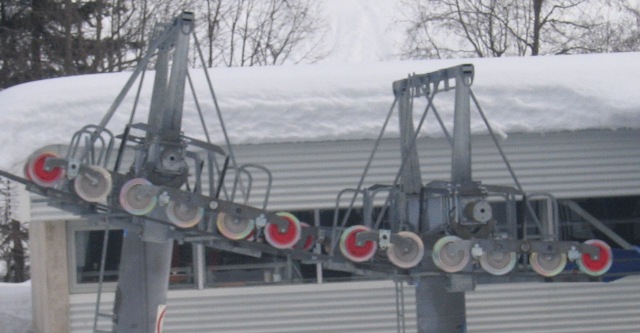

so hier ein paar Bilder auf die schnelle!



[Pilatus]

Danke für die Bilder. War mir irgendwie gar nicht bewusst das die vorne druch auch noch eine Verbindung haben.



[Ram-Brand]

Man kann auch Kugellager nehmen, sowie bei den echten Rollen auch. Nur kommt es dann drauf an wie klein deine Rolle ist.

Aber für Modellbau gibt es auch kleine Kugellager.



[Pilatus]

Man kann auch Kugellager nehmen, sowie bei den echten Rollen auch. Nur kommt es dann drauf an wie klein deine Rolle ist.

Aber für Modellbau gibt es auch kleine Kugellager.

Ja? Hammerhaft! Dachte so was gibts nicht. Allerdings sind die wohl nicht so leicht erschwinglich wie ein Metalröhrchen



[Oscar]

Mit den Kugellagern bist im Masstab sehr eingeschränkt also auch bei Automodekllen werden sehr ogt kunstoffgleitlager eingesetzt ähnlich wie das mit der Buchse.

Kugellager sind natürlich eine der besten lösungen aber auch recht teuer



[Ram-Brand]

^^ Ja teurer schon

Wenn Du z.B. bei Conrad nach Kugellager suchst kannst Du in über 300 Produkten stöbern.



[Pilatus]

Letzten Donnerstag hat ganz bei mir in der nähe die erste Conrad - Filiale der Schweiz geöffnet. Werd mich da eh mal umsehen. Hole mir da mal ein bischen Material und versuch eine Komplette Rollenbatterie zu bauen.



[Michael Meier]

Die echten Rollen haben meistens zwischen Kugellager und Wippe ein Kunststoff Gleitlager Spitzname (Willisauer). Die Rolle selber hat 2 Kugellager. Dazwischen eine Durchführung mit einem grösseren Durchmesser als die Achse. Über einen Fettnippel im Rollenguss wird dieser Hohlraum zwischen den Kugellagern mit Fett gefüllt. So schmiert er sich eine ganze Wintersaison lang selber.



[Pilatus]

^^ Du hast doch auch schon ein paar Lifte gebaut. Was für Rollen brauchst du?
