Hallo zusammen,
als kleine Erinnerung an den Winter :

Talstation und Stütze

Ich bin über dieses Bild vom 6.1.2021 gestolpert und das wollte ich euch nicht vorenthalten.
Da ich mich dazu entschieden habe die Steuerung neu zu entwerfen, habe ich die Anlage im Moment abgebaut und es wird wohl noch ein wenig dauern, bis sie tatsächlich wieder fahren kann.
Ein paar Schaltpläne habe ich schon gezeichnet.
Vielleich veröffentliche ich demnächst ein paar Videos von der Anlage, die ich schon aufgenommen habe.
Schönen Start in den Sommer!
Gruß Tim



[Timmod]

Und hier nun ein Video:

Es handelt sich um eine Zusammenstellung von Aufnahmen, die ich bisher (zu verschiedenen Zeitpunkten) gemacht habe.



[Timmod]

Hallo zusammen,
bei uns gab es am letzten Dienstag, den 22.6.2021 einen extremen Hagel mit Korngrößen im cm-Bereich, bei dem es an den Stationen mit Sicherheit einiges zerstört hätte - zum Glück standen die Stationen gerade nicht draußen.

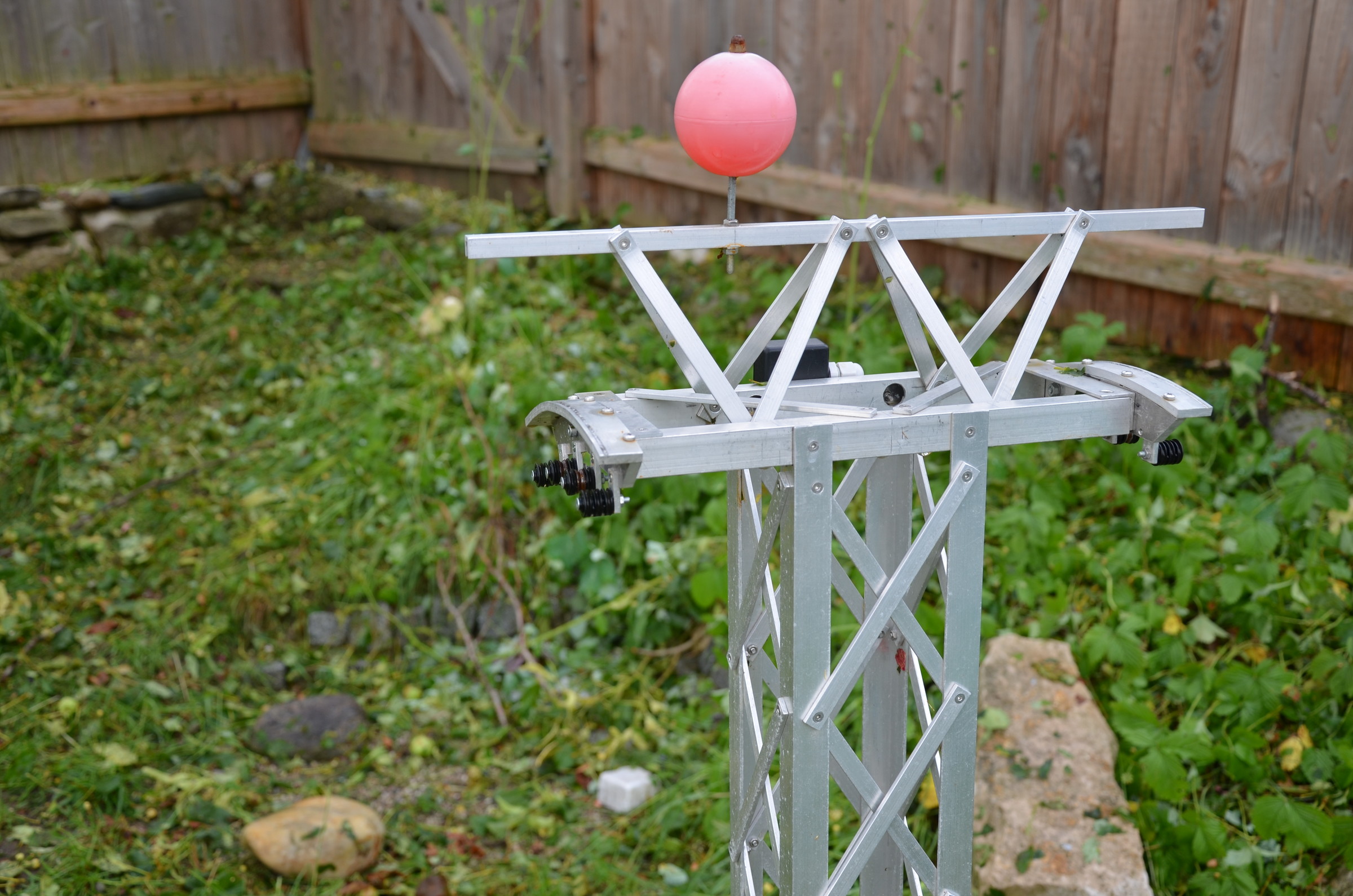

Die Stütze war allerdings schon draußen, aber durch die robuste Bauweise steht sie genauso da wie zuvor, während es z.B. den Putz und ungefähr alles andere im Garten zertrümmert hat.
Nach diesem Ereignis werde ich jetzt bevor ich die Stationen montiere massive Holzplatten als Verkleidung anbringen, denn Holz hält auch so ein Hagel sehr gut aus.
Das also vielleicht auch als Hinweis für alle Modellbauer, die im Außenbereich arbeiten. Mit solchen Ereignissen sollte man rechnen, sonst könnten viele Jahre Arbeit ganz schnell weg sein.
LG TIm



[Seluten66]

Moin. Dein Projekt sieht toll aus, auch deine You Tube videos.!!! Könntest du einige Pläne deiner Motoren und von denn Masten schicken? Ich Baue bzw. Plane auch so ein Projekt, finde aber wenig Infos. LG Seluten66



[Timmod]

Danke! Ja, so ist das in diesem Bereich. Ich selbst hatte auch nur wenig bis gar keine Infos, hab also alles selber gebaut. Ein paar kleine Infos könnte ich dir geben:
Als Motor habe ich einen 24V Getriebemotor mit Rad verwendet. (Link: https://www.ebay.de/itm/GETRIEBEMOTOR-24-V-mit-Laufrad-422/183551901772) Da kann man den Gummi rausnehmen und dann hat man eine Rille. Der Motor ist für meine Seilbahn aber eigentlich schon zu schwach und man muss auch dafür sorgen, dass das Seil an der Scheibe genug Grip hat. bei mir reicht das PVC ummantelte Zugseil mit genug Seilspannung.

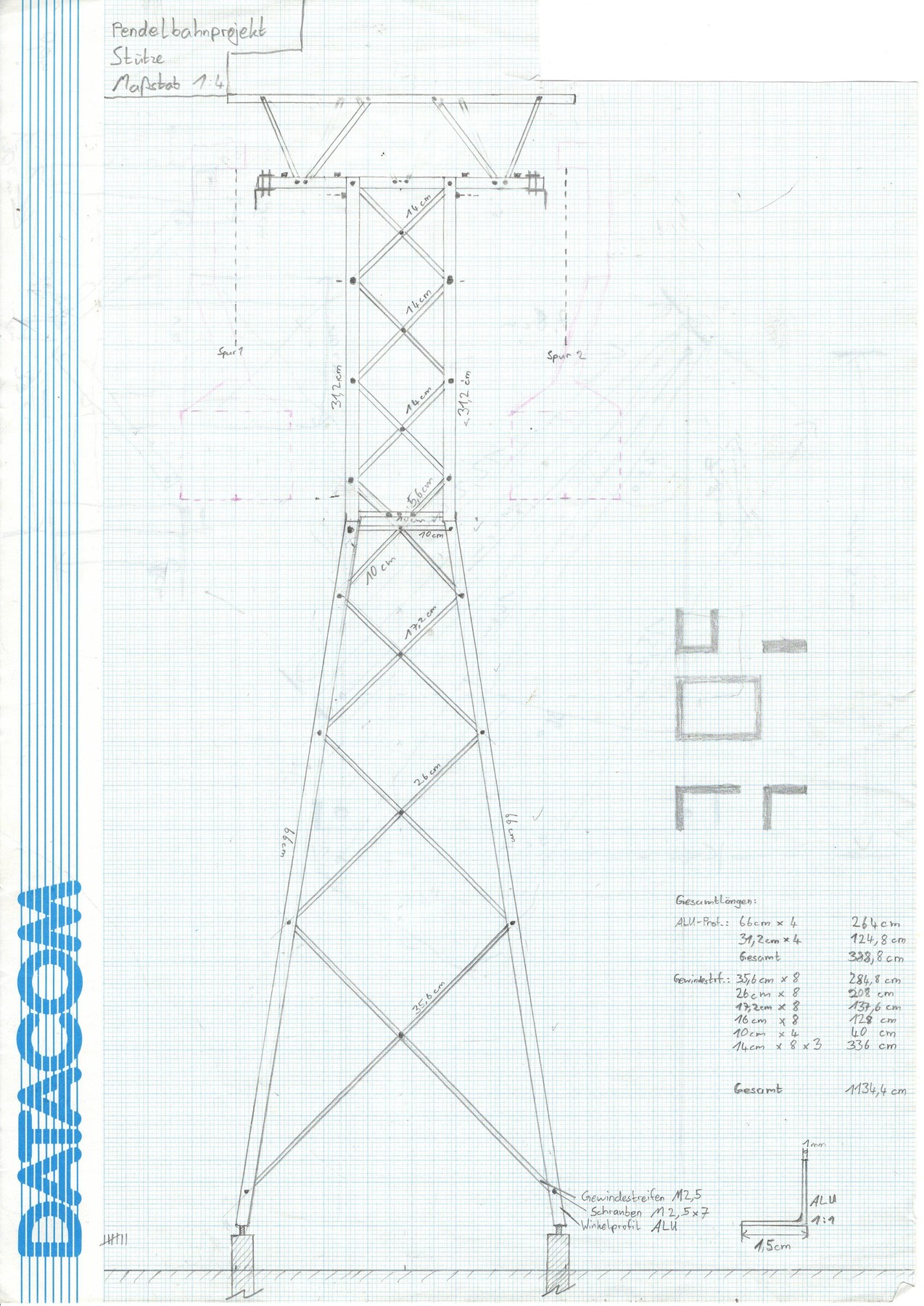

Ich hab zwar ein paar Zeichnungen gemacht, aber die sind oft nicht mehr aktuell bzw. ich hab es danach etwas anders gebaut. Das ist eine erste Zeichnung für die Stütze:

Erste Zeichnung der Stütze

Wie man sieht, habe ich die Stütze dann tatsächlich etwas anders gebaut (v.a. die Aufteilung der Streben).
Generell empfehle ich solche Sachen Maßstabsgetreu auf Millimeterpapier zu zeichnen. Eigentlich kannst du aus den Bildern hier in den Beiträgen auch einige Details ablesen.
Gruß und viel Erfolg Tim



[Seluten66]

Danke für deine Rückmeldung!!! Ich kapiere leider das mit den Masten nicht ganz. Das Seil Lift einfach auf dem oberen Teil das Masten und die Pendelbahn rollt dann einfach darüber???

Mit freundlichen Grüssen Seluten66



[Kreon100]

Kannst Du denn mit der Bahn etwas transportieren? Dose Bier oder so wäre aus meiner Sicht Pflicht, oder wäre sie dann genehmigungspflichtig? :lol:

Tolles PRojekt, immer wieder schön, wenn einer sein Ding macht!



[Timmod]

Danke erstmal!

Das Seil Lift einfach auf dem oberen Teil das Masten und die Pendelbahn rollt dann einfach darüber???

Das Teil, um das es dir geht nennt sich Tragseilschuh.
Also meine Seilbahn ist eine Zweiseilpendelbahn mit Tragseil und einem Zugseil, welche beide in der gleichen vertikalen Flucht liegen. So werden Zweiseilsysteme meines Wissens nach heute immer gebaut, das Zugseil liegt unterhalb des Tragseils (Bei meiner Bahn liegt das Zugseil 3cm unterhalb des Tragseils). Die Stütze muss primär das Tragseil halten. Dieses liegt in einer Rille und das Teil ist dann der Tragseilschuh. Der widerum ist bedacht zu entwerfen, denn die Befestigung des Zugseils an der Gondel (3cm unterhalb des Tagseils) darf nicht mit dem Tragseilschuh kollidieren. So kommt die im Schnitt betrachtete umgedrehte L-Form zustande.
Da meine Seilbahn eine hohe Zugseilablage hat (gegenüber der niedrigen Zugseilablage, bei der das Zugseil an der Stütze unterhalb der Gondel aufgefangen wird) ist auch darauf zu achten, dass die Zugseilklemme nicht mit den Zugseilrollen an der Stütze kollidiert.
In Wirklichkeit sind noch viel mehr Faktoren zu berücksichtigen: Mindestablenkung bei Leerseil, Umfassungswinkel der Schuhrillen, Anlaufwinkel bei Leerseil und Vollseil, usw.
Zu der Form: Theoretisch ideal sind Klothoidenäste um eine gleichmäßige Zu- und Abnahme der Vertikalbeschleunigung zu gewährleisten. Bei mir ist die Form ganz einfach ein Kreissegment - das reicht völlig aus.
Für eine Modellbahn ist ein Seilsystem, bei dem die Seile nicht untereinander liegen unter Umständen einfacher zu bauen.

Kannst Du denn mit der Bahn etwas transportieren? Dose Bier oder so wäre aus meiner Sicht Pflicht, oder wäre sie dann genehmigungspflichtig? :lol:

Bis jetzt habe ich noch nicht wirklich was transportiert bis auf die Gondeln - aber das kommt noch, wenn ich die Seilbahn mal wieder aufbaue (spätestens wenn die neue Steuerung fertig ist).
Ich habe in den Stationen extra Platz unterhalb der Kabinen gelassen, damit man dort was anhängen kann.



[Timmod]

Hallo zusammen!
Ein weiteres Jahr geht langsam zu Ende... Das Projekt ist im Moment immer noch pausiert (da Studium). Aber ich habe ein Video von der Seilbahn von letztem Jahr gefunden.

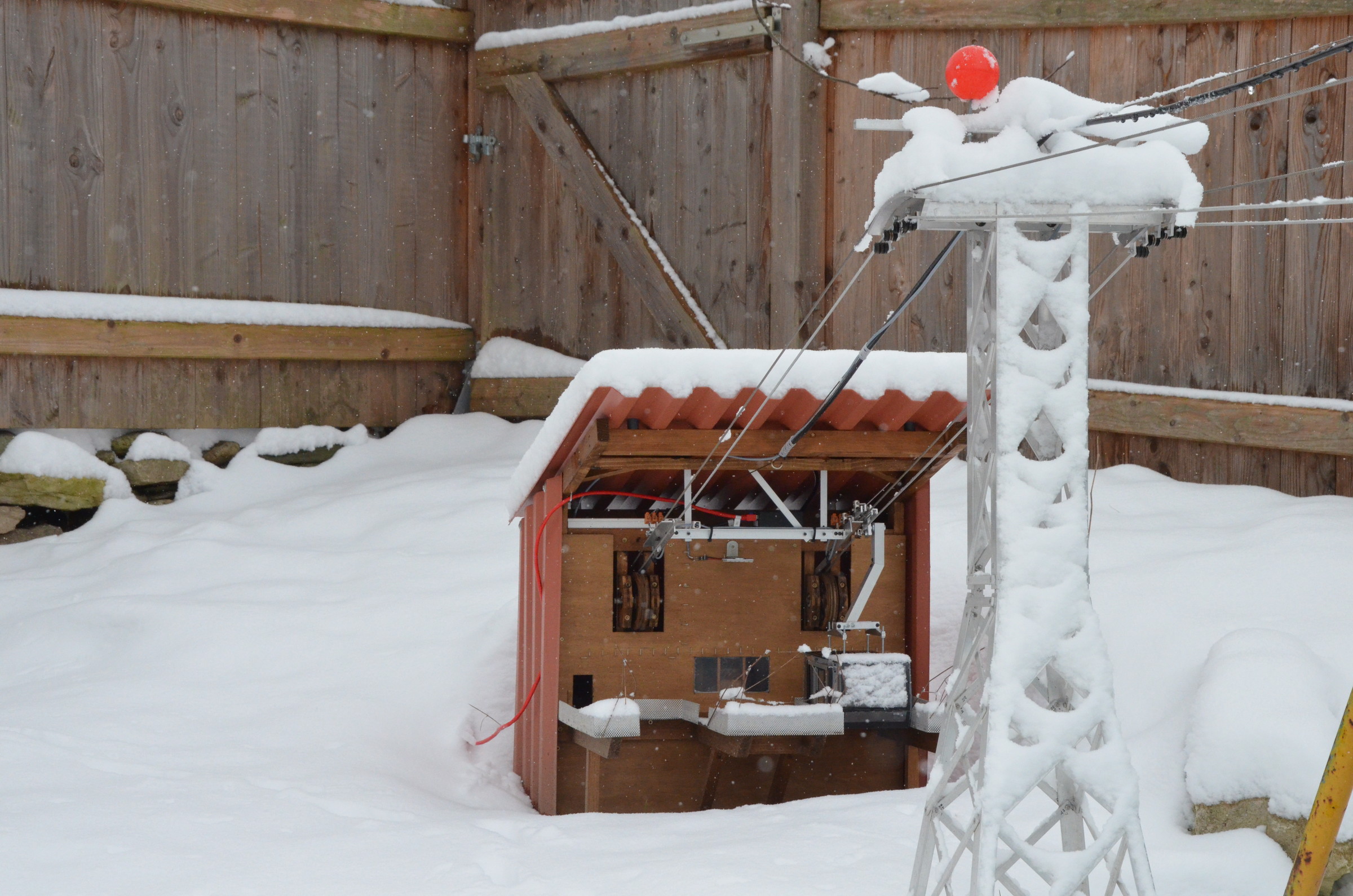

Das war die erste Fahrt, nachdem es viel geschneit hatte. Dementsprechend war auch das Seil zugeschneit. Im Nachhinein finde ich es erstaunlich, dass die gesamte Fahrt geklappt hatte, da die Antriebsscheibe schon bei ein bisschen Eis Probleme mit zu wenig Reibung hat.
Hier das Video:

Dann wünsche ich noch eine schöne Weihnachtszeit und einen guten Rutsch!



[Ram-Brand]

Schöne Bahn.

Ich würde Bürsten montieren, die bei Schneefall den Schnee vom Seil runter holen bevor es zur Antriebsscheibe gelangt.



[Kreon100]

Oder jemand müsste für maßstabsgerechte Schneeflocken sorgen :lol:



[Timmod]

Ich würde Bürsten montieren, die bei Schneefall den Schnee vom Seil runter holen bevor es zur Antriebsscheibe gelangt.

Gute Idee. Wird gemacht, bevor ich die Anlage wieder aufbaue.



[Timmod]

Projektabschluss

Hallo zusammen,

neulich hatte ich die Seilbahn nach einiger Zeit im Lagerzustand mal wieder aufgebaut. Nach einigen Softwareänderungen funktioniert sie jetzt tatsächlich auch sehr gut. Den Aufbau habe ich in einem Video festgehalten. Dort sind auch nochmal einige Details der Anlage sichtbar:

Die Anlage ist noch nicht ganz perfekt, aber inzwischen gut genug, was mich dazu bewegt hat dieses Projekt als fertig und erfolgreich zu bezeichnen.
Es hat mir auf jeden Fall sehr viel Spaß gemacht!
Das soll jetzt kein Aus für dieses Thema sein, schreibt doch gern, was ihr noch wissen oder sehen wollt!
Geplant wäre meinerseits noch ein Video einer Mitfahrt. Da werde ich dann informieren, sobald das kommt (oder ihr seht es auf meinem Youtube-Kanal Timmod).

Wie geht es weiter?
Mit dem Abschluss dieses Projekts kann ich mich jetzt meinen zahlreichen weiteren Projektideen widmen. Ich hab mir z.B. immer mal wieder Gedanken zu einer kuppelbaren Umlaufbahn Gedanken gemacht. Falls da mal wirklich ein Projekt daraus werden sollte, werdet ihr es vermutlich hier im Forum erfahren.

Viele Grüße
Tim



[Kreon100]

Großartig, eine Fahrt im Pendelbetrieb hätte ich aber gerne noch gesehen



[Ram-Brand]

Sehr schöne Pendelbahn.



[Timmod]

Danke, das freut mich.

Ich hab soeben ein Video einer Mitfahrt erstellt:



[Tri_Line]

Sehr schöne Bahn Nur die Verzögerung vor der Station ist meiner Meinung nach etwas ruppig. Ansonsten



[Rhb-trains]

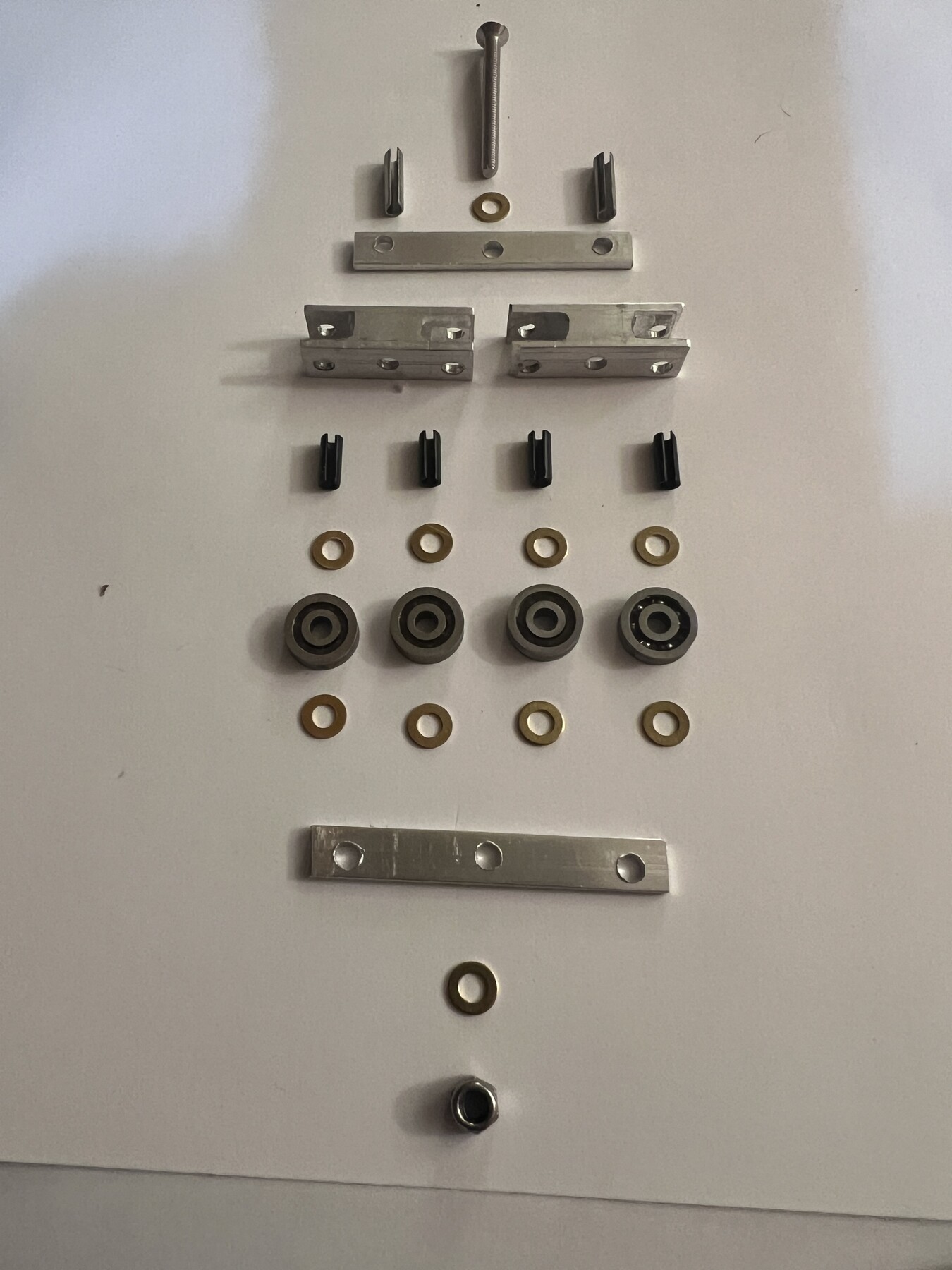

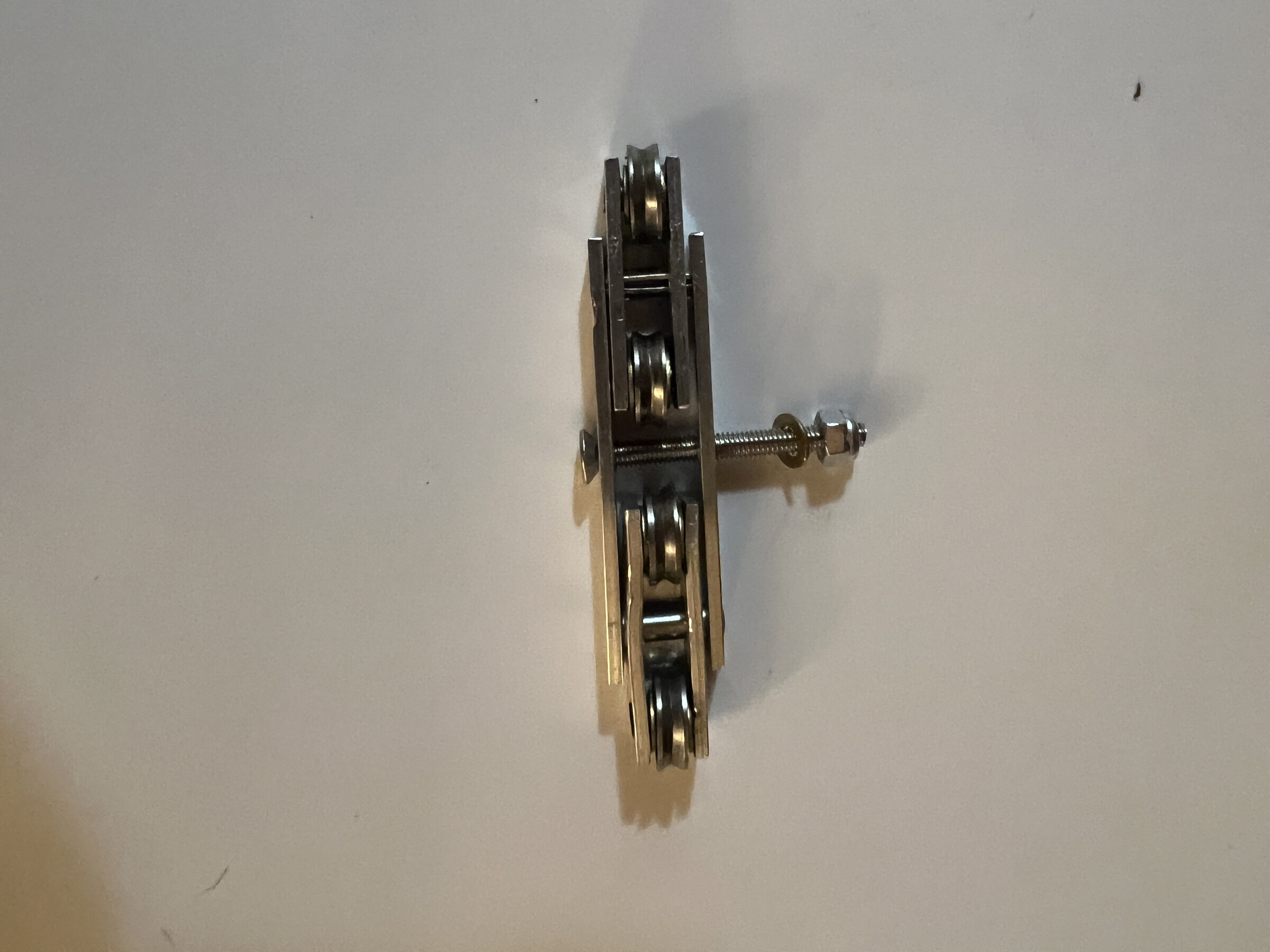

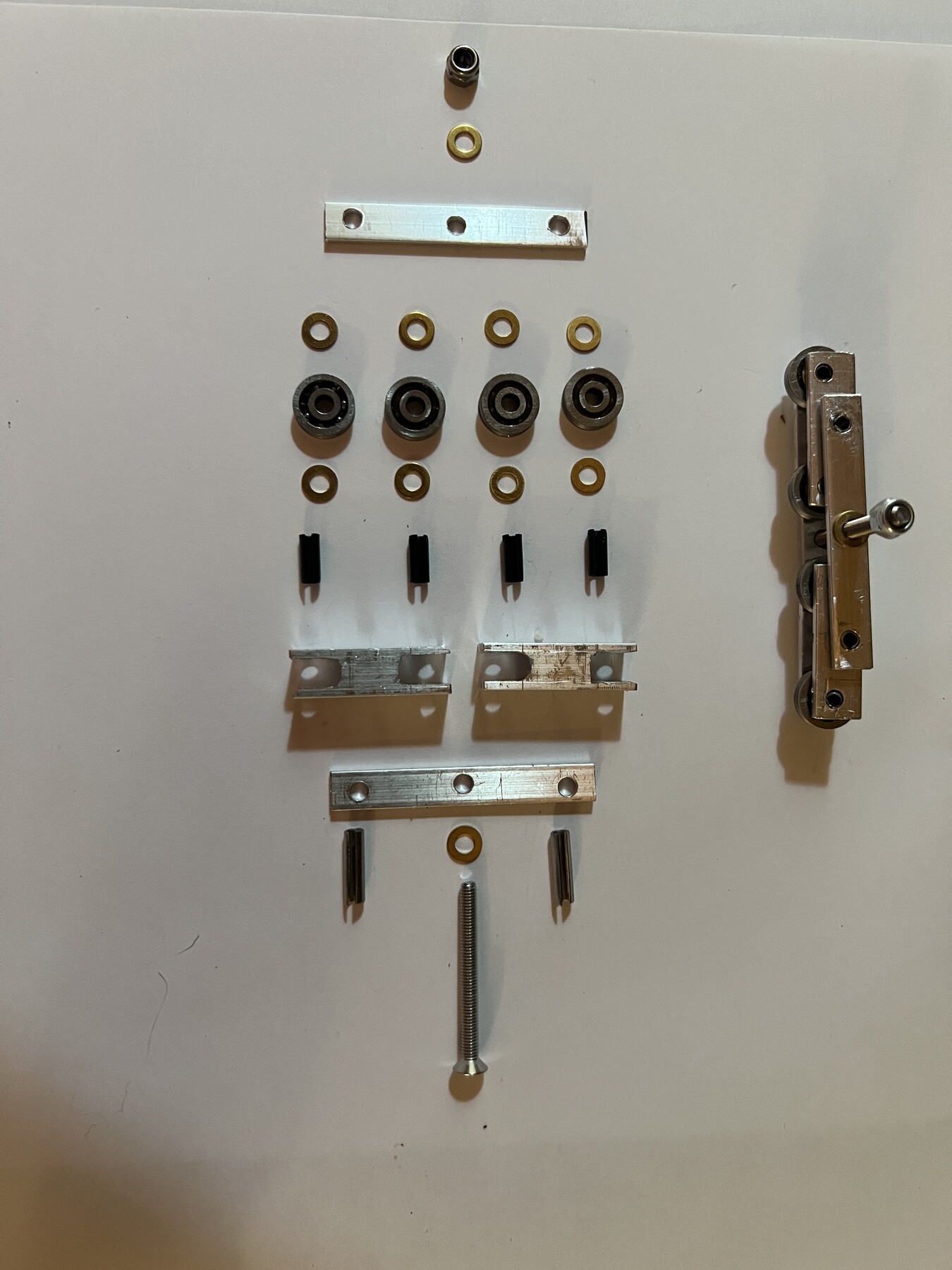

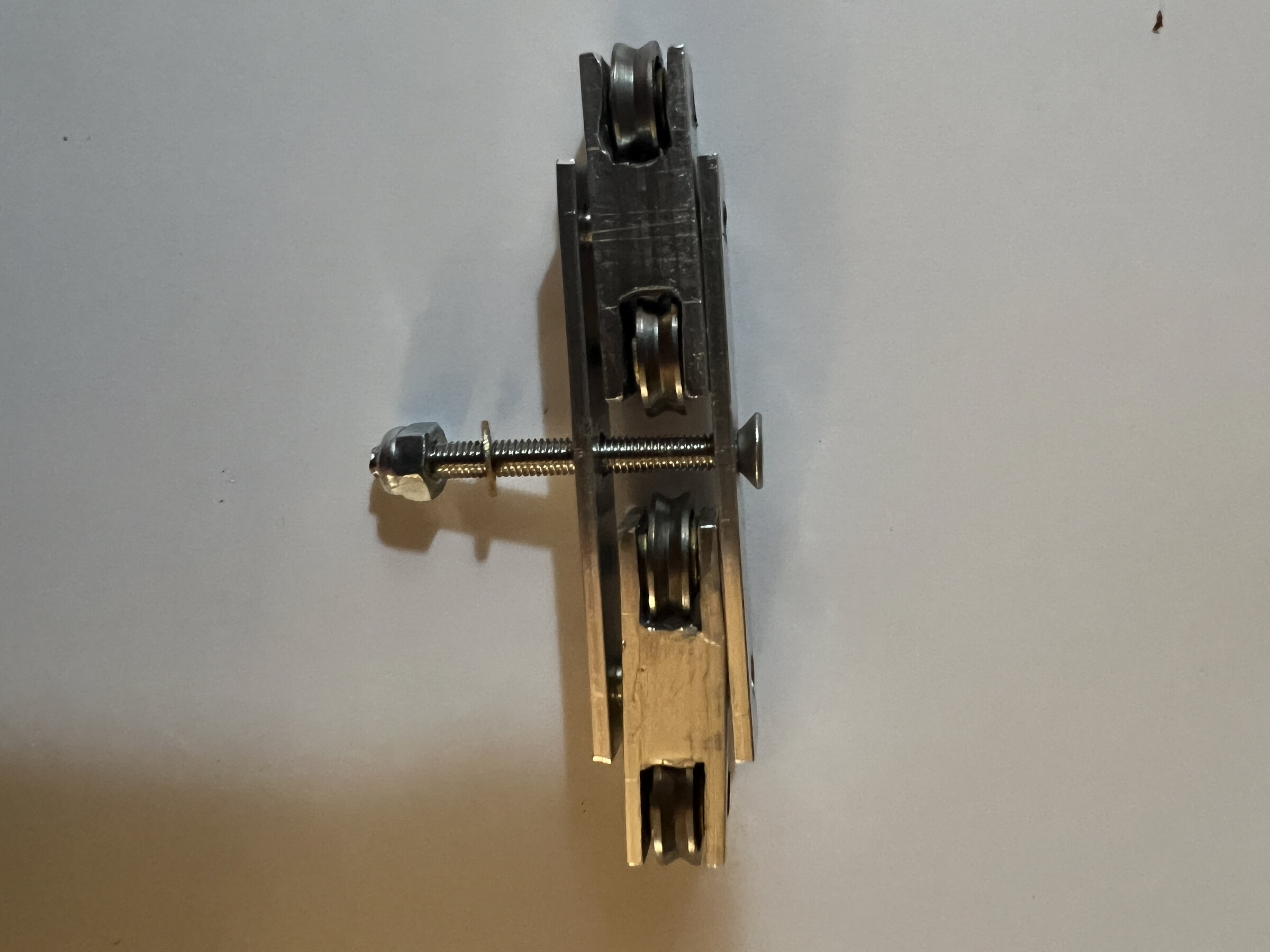

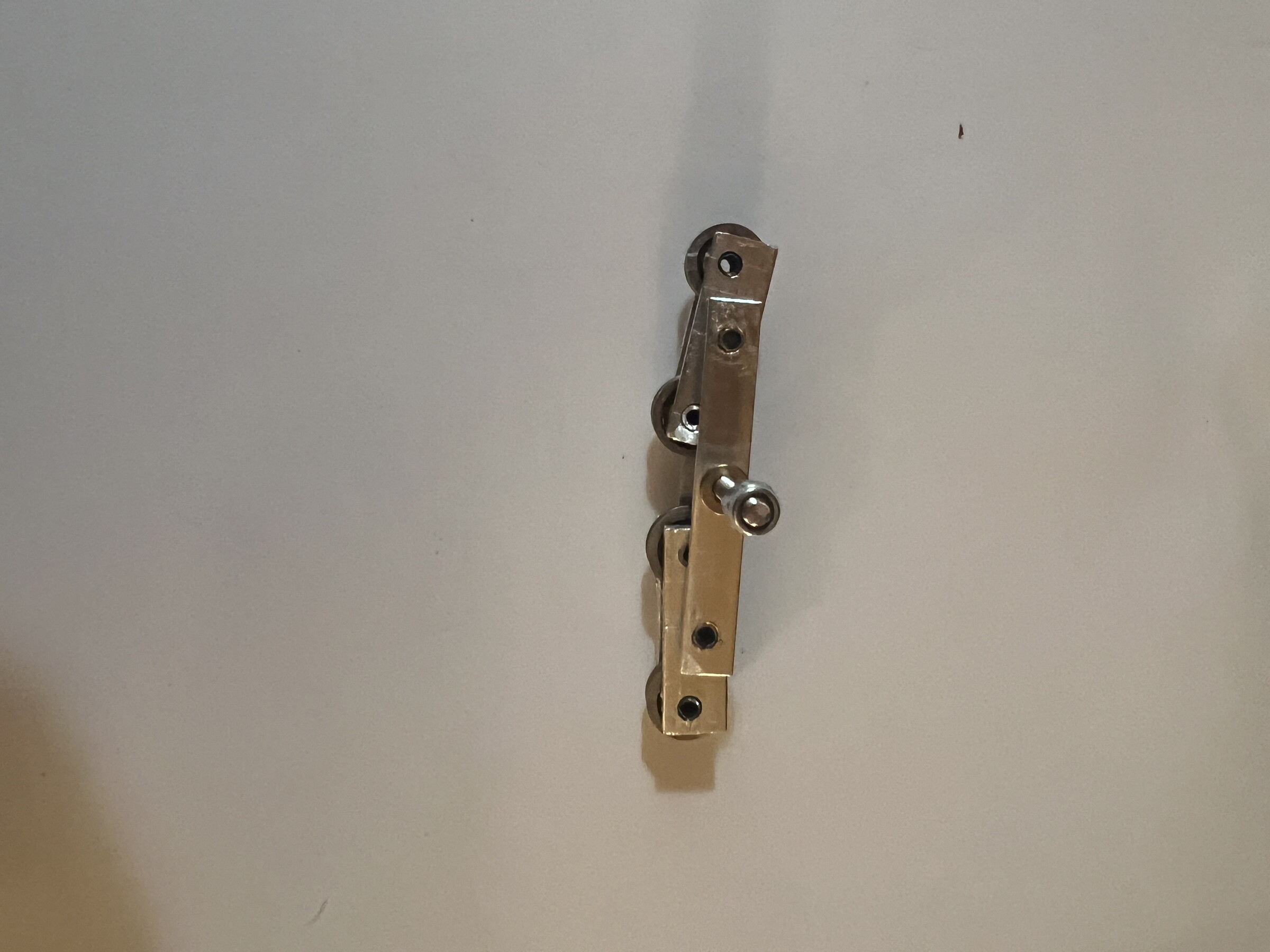

I have commented on your YouTube video about making the top trolley part of the cable car. I have made them, but with variations. For the bogies that hold the sheaves, I used U channel aluminum with a slot milled out on each end to allow the sheaves to fit properly. The ball bearing sheaves are x 3mm x 10mm x 3mm 623 VV type. On each side of the sheave, a brass 3mm washer is used so that the sheaves do not rub the inside of the bogie. The sheaves are held into the bogie with a 3mm x 8mm split roll spring pin that is pressed in. The 8mm length of the roll pin fits perfectly so that the roll pin does not protrude past the outer frame of the bogie. Two bogies are then held together by two outer flat aluminum strips. The outer aluminum strips are held together with a 3mm x 12mm split roll spring pin. Again, the length allows the pins to hold the assembly together without the ends of the pins protruding past the outside wall of the aluminum strips.



[Timmod]

Nice work!
I like the idea of using roll spring pins. This makes your design longer since the bogie pin has to go between the bearing sheaves, but that's not a problem I guess.
I really do prefer the simple design of yours.

Already looking forward to your model ropeway build
If you plan on building one, why not create your own topic? From what I know this is the biggest place for sharing and discussing model ropeway building details.
I think there are a lot people in here looking for inspiration for building their own model.

Btw, I recently tried to power up my model ropeway and after some mechanical adjustments and some software things it was up and running again, after all this time it's been standing outside.

BR, Tim

PS: I've been working on my next project for quite some time now. I'll post it in a new topic here when the time's right



[Rhb-trains]

Thank you for the compliments ! I could modify the bogies to be shorter and use short roll pins that do not go all the way through the bogies. I am also using 10mm diameter sheaves as opposed to the 12mm diameter sheaves. I am making these to fit on my Lehmann Rigi cable cars. As for a controller, I am using an Arduino Mega board with an Arduino motor shield. For a first timer, the programming was very easy and only took me about 20 minutes to program it. They will start and travel to opposite stations, slow down prior to the station, gradually stop, pause for a few minutes and then reverse direction. They will continuously run until stopped. The travel speed, slow down distance from the station, gradual slow down speed to stop, station pause and reverse can all be adjusted easily. So far, the project is coming along nicely.
