Baudoku Steurer Esl

[Petz]

In loser Folge poste ich in diesem Topic Bilder vom Baufortschritt eines Steurer Einsesselliftes im M ca. 1:32 der für Kollegen Dieseltom vorgesehen ist.

Zuerst geht´s mal ans Überdrehen von, aus Großbritannien von rapidonline bezogenen 20 mm Polyacatalseilrollen des Herstellers TruMotion; Video davon gibt´s hier auch, ist aber aufgrund meiner eher rustikalen Methoden an der Drehbank ausdrücklich nicht zur Nachahmung empfohlen...



[Petz]

Zweiter Streich sind die Umlenkscheiben und der Antrieb.
Kollege Tom wollte einen kundenspezifischen Antrieb der dem System Steurer nachempfunden ist sprich Motor treibt mit Riemen eine Vorgelegewelle an die mittels Ritzel in einen Großzahnradkranz an der Umlenkscheibe eingreift. Mangels entsprechender verfügbarer Zahnräder musste der Kettenradsatz einer Honda CB125 dafür herhalten dessen Räder ohne die Kette zukünftig diese Aufgabe wahrscheinlich grummelnd wie die Originalantriebe übernehmen werden.
Tom wünschte sich sehr, daß ich einen Kleinbahnlokmotor als Antrieb verwende; dies erwies sich bei den heutigen Vorversuchen leider als unmöglich weil der nicht nur zu schnell dreht sondern auch etwas zu schwach für den Einsatzzweck wäre; daher muß ich mich nach was anderem umsehen was aber trotzdem optisch noch zum rustikalen Antrieb passt - das wird aber dann die Aufgabe für die nächsten Wochen.
Der Antrieb wird als hängender Brückenantrieb ausgeführt sprich die blaue Vorgelegescheibe befindet sich nach dem Einbau in das Stationsgerüst oberhalb der Umlenkscheibe. Gewichtsspannvorrichtung wandert aus Platzgründen zur Gegenumlenkscheibe der Bergstation weil sonst die Talstation zu lang für Tom´s geplanten Aufstellort würde.
Die Sessel baut sich Tom übrigens selbst und der Lift wird mit einem 3 mm Polypropylenseil ausgerüstet.



[Dieseltom]

Da sag i aber jetz nix mehr! Ich bin voll BAFF !!! Wahnsinn! Herrlich!



[sunset]

Markus baut jetzt einen GANZEN Lift für Tom? Da hat Tom aber gutes Glück mit Markus' Wartezeiten ... (oder er hat sie schon "ausgewartet")

Es sieht auf jeden Fall sehr schön aus. Ist das "Kastl" über der gelben (Umlenk-?)Scheibe der Motor? Wofür ist dann die blaue?



[Seilbahn123]

Markus baut jetzt einen GANZEN Lift für Tom?

Dabei dachte ich, dass Petz als Hersteller zurückgetreten ist und nur mehr Revisionsarbeiten macht.



[Dieseltom]

Da ich ein exzessiver STEURER Freak bin, hat sich PETZ entschieden , aus freien Stücken für mich eine Anlage zu bauen.Da ich aber derzeit ohnehin mit der Umgestaltung der Herzbullialmbahn und dann der Inbetriebnahme der Meerschweinchengipfelleitenbahn ausgelastet bin ist das ein Stresslessprojekt. ( Bettalmhöhelift) . Die FBMs baue ich selber, ist für ruhige Mußestunden geplant.Gaslötbrenner ,Messinglöt, Biegeklotz und Arbeitsebene ist schon vorbereitet. Glg Dieseltom

.



[Petz]

@sunset, das "Kastl" ist ein Teil eines verstorbenen Getriebemotors dessen kugelgelagerte Ausgangswelle ich für Tom´s Steurer "recycle". Der Motor wird später hängend vor der blauen Zwischenriemenscheibe montiert und wird diese mittels Zahnriemen antreiben - muß aber erst im Fundus suchen ob ich nen drehzahlbezogen und optisch halbwegs dazupassenden Motor dafür vorrätig hab.

Tom´s Steurer war aufgrund seiner Antriebswünsche durch Kollegen praktisch nicht zu realisieren sodaß ich mich entschlossen hatte Tom´s Lift noch einzuschieben. Aufgrund der Tatsache, daß Tom die FBM´s selbst baut hält sich auch der Arbeitsaufwand dafür in Grenzen sodaß dies noch möglich war.



[Mr.MarcoPelle]

Hello, as you know I understood nothing of german, so can you make an english tutorial to make "rollenbatterien"?
@Petz: Do you produce "rollenbatterien" in orders?



[Delirium]

Was mich mal ganz persönlich interessiert: sind deine ROBAs gelagert? oder einfach nur Schraube-durchs-Loch?



[Petz]

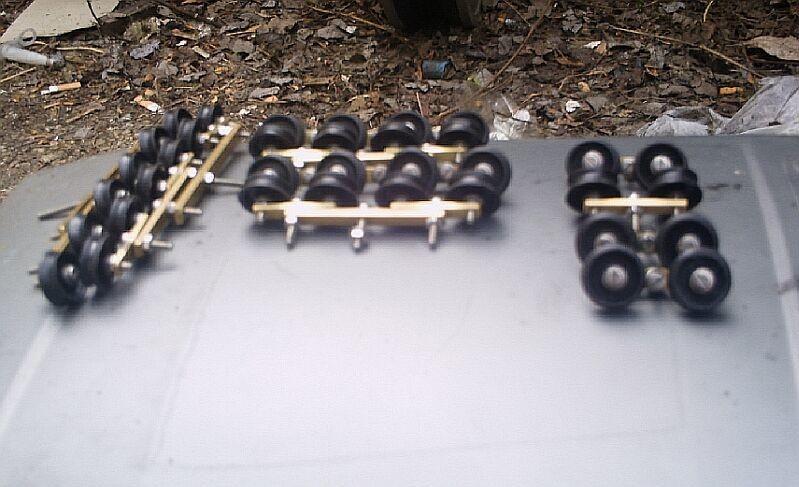

@Mr.MarcoPelle, the english term for "Rollenbatterien" or short "Robas" would be sheave batteries or sheaves and based on less time i now produce them only for own purposes. A dokumentation about detailed construction of the sheaves would make too much time affort so please write me your postal adress in a private message and i will sent you one for free so you could check the technical details "live"...

@Delirium; die Robas haben keine Lager sondern laufen direkt auf den Schrauben; ich war da anfangs auch etwas skeptisch aber Nachschau bei meinem Grafferlift der mittlerweile an die 14000 Betriebsstunden hat ergab, daß sich nicht wie ich dachte die Rollenbohrungen ausarbeiten sondern die Niroschrauben abgeschliffen werden...
Beim Graffer haben sich die mittlerweile etwa zur Hälfte abgearbeitet aber funktionieren trotzdem noch einwandfrei; allerdings glaub ich ohnehin nicht das je ein Modelliftkunde auf solche Einsatzzeiten käme...;lach:



[Dieseltom]

meine ROBAS ( Rollen JC , Balanciers von Roger KÜNG) sind auch Rolle auf Schraube. Schmiere ich regelmäßig mit Vaseline und Haftöl. Dann schmatzen sie auch so schön wie bei den Vorbildern...



[Petz]

Hier folgt jetzt der nächste Streich...
Aufgrund der Tatsache, daß Petz in seinem Fundus einen Motor fand der ein ähnliches Alter wie Kunde Tom hat und außerdem äußerst rustikal aussieht, haben wir uns in Absprache entschlossen den Antrieb nochmals zu ändern und zugunsten des Motors auf die Primärriemenuntersetzung zu verzichten.
Probelauf hier schon mit demselben Kleinbahnelektronictrafotyp 0 - 16 V DC und Phasenanschnittssteuerung mit dem Tom dann später den Steurer steuern möchte.



[Dieseltom]

Also allerhand. Die Kinderzeit ist erwacht. Genauso wars damals. Superst getroffen Markus, a la bonheure ! Boneurest von bonheure!!!! Jetzt sitz ich da vor dem Maschinenvideo wie ein kleiner Bub der das erste Mal die Weihnachtsbescherung erlebt.Mandibel hängt runter, große Augen, .... :lol: :lol: :lol: Ein super vechi telescaun fabricatorul Steurer-Petz wird das! Glg e la revedere

Tom



[Petz]

Freut mich sehr wenn Dir das Einzelstück gefällt und mit einer Schichtholzbodenplatte wird dann auch der Sound noch bissl lauter. Hab zwar die Bosch - Ankerwicklungen mit Epoxyharz als Schutzschicht möglichst unwuchtig neuvergossen aber mehr Lärm macht der Rotor aufgrund exzellenter langer Gleitlagerung leider trotzdem nicht... Kommendes WE hätt ich dann die Bergstation mit der Gewichtsspannvorrichtung zur Produktion eingeplant. Aufgrund Deines W&S - Faibles wär aber noch zu überlegen ob wir eine Tragstütze nicht als charakteristischen W&S - Gittermast - T - Dreihaxer ausführen sollten.



[Dieseltom]

3 haxerte Wolff und Switzenytragstütze??? Na klar!!!! Bin dabei!!! War schon im Archiv --- tausende Bände verkehrswissenschaftliche Rundschau. Bin gspannt. Klingt eh gut die Maschine. Zu laut is eh ned gut wegen der Vorbildgetreue 1:1 zum Modell und quälen wollen wir die kleine Maschine ja auch nicht. Tät mir das Lager leid!!!!

Glg Tom



[Petz]

Keine Sorge denn das Ankerlager ist so stabil das dem ne kleine Unwucht absolut nix ausmacht. Außerdem hat der Boschmotor soviel Power das ich Dir keinesfalls raten würde mal mit den Fingern zwischen den Eingriff der Sekundärzahnräder zu gelangen denn ich fürchte das da dann eher Dein Finger nachgäbe...
Hab als Lagerbelastungstest des zusätzlich ins Getriebegehäuse nachgerüsteten dritten Abtriebswellengleitlagers mal nen Wellkarton dort durchgelassen und der sah danach reichlich zerfranst aus...
W&S - Dreibeinstütze ist mal vorgemerkt und ich würde aus optischen Gründen dann die höhere Tragstütze vor der Bergstation als solche ausführen.



[Dieseltom]

Geht klar großer Meister!!!!! Betoniere gerade die Bahnsteige! ( Moltofill und Modelliermasse). Auf der Terrasse in der Sonne läßt es sich gut arbeiten! Cu
Salut!

Dieseltom



[Petz]

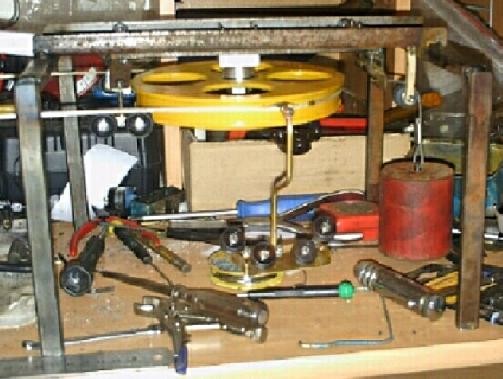

Wieder mal paar Neuigkeiten. Spanngewichtsbergstation wurde fertig und der Lift läuft in noch stützenloser "Schreibtischminiversion" seit gestern Abend in Dauertest. Als Seil wird auf Kundenwunsch ein 3 mm Polypropylenseil verwendet; normalerweise liefere ich solche Anlagen mit verzinktem Stahlseil DM 2 mm. Gerade aufgrund des sich längenden Textilseiles ist die Spannvorrichtung unerlässlich allerdings bei mir bei jeder Anlage Standard.

Video 1 zeigt u. a. die Funktion der Spannvorrichtung:

Video 2 Umläufe mit schwerer beladenem Lasttransportkorb:



[Dieseltom]

Entzückend! Ich bin der Meinung das ist --- SPIIIITZEEEE ( Sprung nach Hans Rosenthal) ! Wundervoll.



[salvi11]

Boah, ich freue mich schon jetzt auf die Stützen!

Ich bin auch eher für die Polypropylenseile, die sind viel beweglicher und dazu noch billiger. Klar wird dadurch auch eine lange Spannvorrichtung gebraucht, doch solche Seile sind auch schnell wieder zurückgeschnitten. Eine normale Haushaltsschere reicht dazu völlig aus, beim Stahlseil muss schon ein guter Seitenschneider her.
