Kreuzung mit Hochspannungsleitung

[paddington]

Auf der Homepage von Sörenberg gibts Bilder der neuen Sesselbahn.
Gut zu sehen die Kreuzung mit der Hochspannungsleitung. Es gibt keine Auffangvorrichtung für die Leitungen.
Ich kenne eine solche Kreuzung noch von der 6-EUB Vorab. Da gibts eien Stahlkonstruktion um die Hochspannungs-Leitungen aufzufangen.

Ist so etwas nicht oder nicht mehr Vorschrift? Oder warum wurde das in Laax so gebaut? Wohl kaum freiwillig.



[Michael Meier]

Kommt hanz drauf an was für ein Leitungstyp es ist. Vor allem die Isolatoren. Wenn man 2 Redudante Isolatoren hat welche die Stromleitung halten, gehts ohne Stahlkonstruktion. Die laten mit Hängeisolator und durchgehendem Seil gehts nicht.



[lanschi]

Wie sieht´s denn da mit den Vorschriften in AT für EUBs und KSBs aus? Weiß zufällig jemand, wie groß da die Abstände mindestens sein müssen? Beim Neubau am Feuerkogel ist nämlich auch eine 110kV-Leitung im Weg...



[Ram-Brand]

In der Skiwelt kreuz auch eine Stromleitung die Brandstadlbahn und auch weitere Anlagen.



[paddington]

Wenn man 2 Redudante Isolatoren hat welche die Stromleitung halten, gehts ohne Stahlkonstruktion.

Ah, Danke

Bei den Masten ist man wohl bisher davon ausgegangen, dass sie halten.



[Michael Meier]

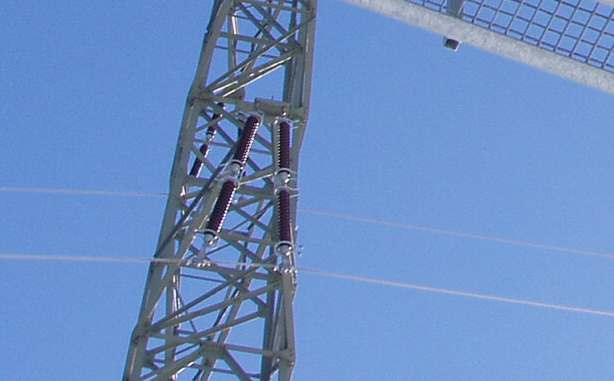

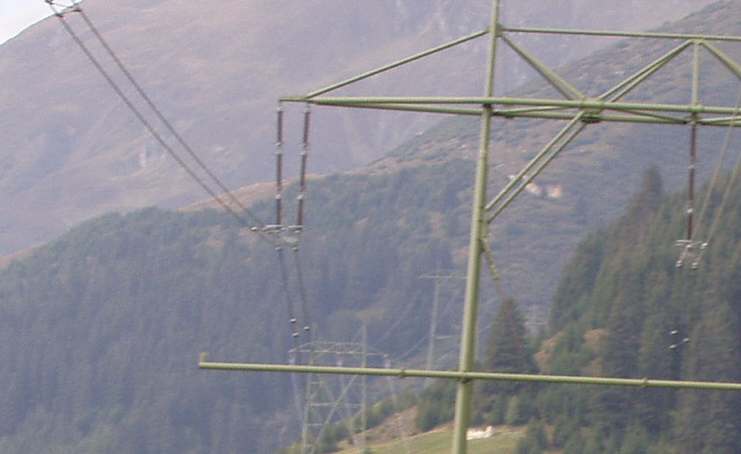

So. Jetzt hab ich. Die Stromleitung in Sörenberg wurde umgebaut! Siehe Bilder unten:



[d-florian]

ah jetzt ist´mir auch klar geworden! ist ja logisch aber diese einfachen Isolatoren wo das durchgängige kabel aufgehängt ist gibt´s aber nur noch selten oder und wird zunehmend ersetzt durch die Variante wo das Kabel einzeln zwischen den Mästen gespannt wird!`!



[paddington]

Vielen Dank für die Erklärung.



[tomtombar]

(PS, ich spreche nicht deutsch)

Es gibt ein anderes System, das durch Pomagalski in Frankreich insbesondere benutzt wird.
Das System liegt auf dem Niveau der Maste des Sesselliftes :

Es gibt Seile für sicherheit, die am elektrischen Seile verhindern, die Linie des Sesselliftes zu betreffen.

Sie können mehr fotos hier finden :
http://www.remontees-mecaniques.net/forums/index.php?showtopic=779



[Michael Meier]

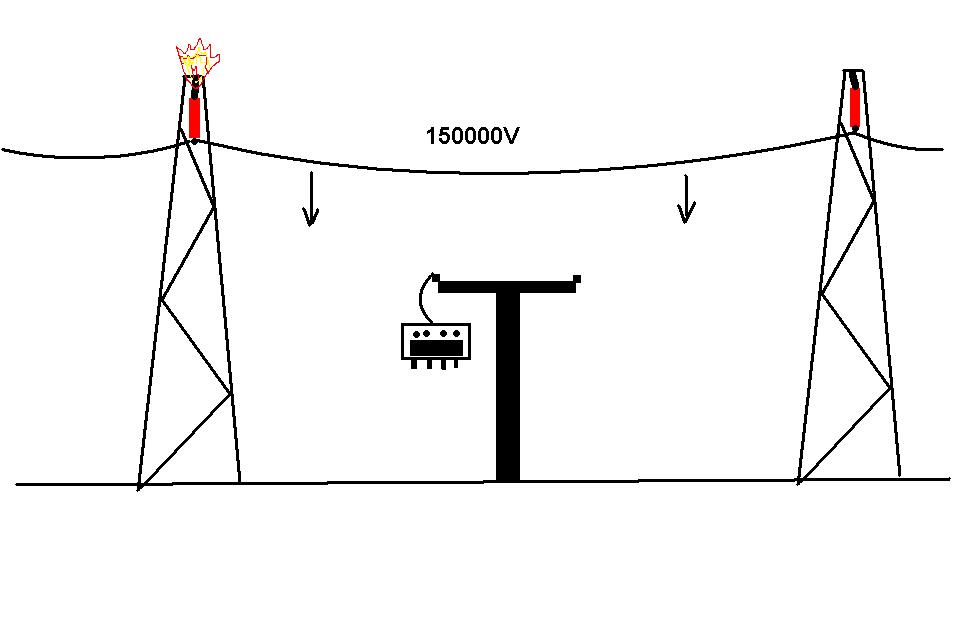

Hier auch noch was. :lol:



[TITLIS]

aha sehr interessant Michael :lol:



[vhaemmerli]

Auch noch ein Bild, knapp zu erkennen, Zermatt-Furi.



[Werna76]

Hab auch noch was gefunden: 16-MGD in Ax les Thermes von Poma



[GMD]

^^Wäre schön, wenn wir noch erfahren würden wo das ist.



[Werna76]

Die Bahn hatte ich schon mal im Rateforum. 16er EUB in Ax les Thermes (dort wo Georg Totschnig die Etappe bei der Tour de France gewonnen hat).



[TPD]

Auf dem Col des Mosses kreuzt fast jeder Lift eine Hochspannungsleitung.



[zillertalski]

nur zur info: in kaltenbach(zillertal) kreuzt auch ne 8-eub eine hochspannungsleitung



[Obelixx]

Hat jemand auch Bilder von Seilbahnen, die über Freileitungen hinwegführen?
Südlich von Zermatt überquert eine Luftseilbahn eine 110kV-Leitung, wobei an der Kreuzungsstelle über diese Leitung ein Gittergerüst gebaut wurde (hat jemand Bilder von dieser Konstruktion?)

P.S.: Auch Brücken können gelegentlich über Hochspannungs-Freileitungen hinwegführen. So führt eine 110kV-Drehstromleitung der EnBW AG unter der Körschtalbrücke bei Esslingen hindurch.



[Ram-Brand]

Bei der Penkenbahn ist es umgekehrt. Die Bahn fährt über die Hochspannungsleitung hinweg.

Daher hat man dort eine speziellen Strommasten aufgebaut auf dem man oben stehen kann.



[mic]

^^stimmt!
Hab mich schon gewundert das das nicht früher gekommen ist.
