Lego-Seilbahnen
- Ersteller Tinel
- Erstellt am
Karte im zweiten Fenster

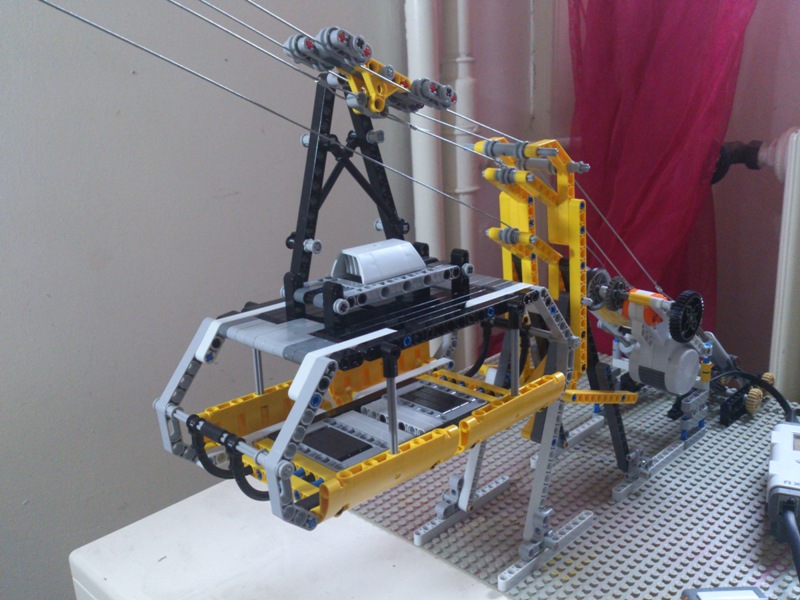

Hab meine Bahn noch ein bisschen optimiert.

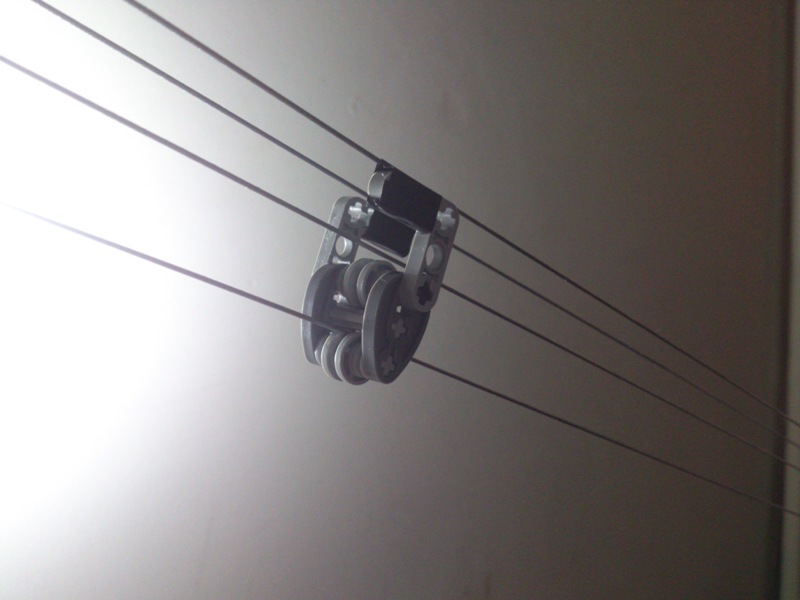

Die Verbindung zwischen Kabine und Gehänge wurde etwas stabiler konstruiert und die Achse Laufwerk/Gehänge wurde nach oben verschoben, wodurch Platz für einen Seilreiter entstand.
Die Verbindung zwischen Kabine und Gehänge wurde etwas stabiler konstruiert und die Achse Laufwerk/Gehänge wurde nach oben verschoben, wodurch Platz für einen Seilreiter entstand.
elias.iten
Meeresspiegel (0m)
- Registriert
- 05. Apr. 2014
- Beiträge
- 3
- Reaktionspunkte
- 0
Hier stelle ich euch meine neuste Version der LEGO 3S-Umlaufbahn vor.
Die Idee, eine Gondelbahn nachzubauen, entstand beim Skifahren. Während rund 400 Stunden Entwickeln, Testen und Programmieren baute ich das Modell von Grund auf ohne jegliche Bau-Pläne.
Bei diesem Modell werden die Gondeln wie bei einer richtigen Seilbahn in den Stationen stark verlangsamt, damit die Passagiere bequem ein- und aussteigen können. Danach werden die Gondeln wieder beschleunigt und ins Zugseil eingekuppelt. Nicht nur die Seilklemme der Gondeln ist dem Original technisch nachempfunden. Das Seil ist dank dem pneumatischen Seilspanner immer richtig gespannt und der Betriebszustand der gesamten Seilbahn-Anlage, sowie die Gondeln werden von diversen elektronischen Sensoren stetig überwacht und bei einer Störung automatisch gestoppt.
Das 6 Meter lange Seilbahnmodell inklusive Sensorik, Antrieb und Steuerung besteht ausschliesslich aus LEGO®-Teilen und wird mit 16 Motoren betrieben. Gesamthaft wurden nebst 300 Zahnrädern knapp 10‘000 Teile verbaut.
Auf meinem YouTube-Kanal sind einige Videos abrufbar:
Bilder aus der Bauzeit finden Sie hier: https://www.facebook.com/eliasiten/media_set?set=a.3216749901613.2157000.1352324542&type=3
Noch dieses Jahr möchte ich die Mittelstation fertigstellen. Dabei werden nochmals ca. 6‘000 Teile verbaut. Die komplette Anlage besteht somit am Ende aus 30 Motoren, 4 RCX, 16 Metern Technic-Kette und ca. 500 Zahnrädern.
Für Fragen und Anregungen bin ich jederzeit über elias(pnkt)iten(ätt)gmail(pnkt)com erreichbar.
Die Idee, eine Gondelbahn nachzubauen, entstand beim Skifahren. Während rund 400 Stunden Entwickeln, Testen und Programmieren baute ich das Modell von Grund auf ohne jegliche Bau-Pläne.
Bei diesem Modell werden die Gondeln wie bei einer richtigen Seilbahn in den Stationen stark verlangsamt, damit die Passagiere bequem ein- und aussteigen können. Danach werden die Gondeln wieder beschleunigt und ins Zugseil eingekuppelt. Nicht nur die Seilklemme der Gondeln ist dem Original technisch nachempfunden. Das Seil ist dank dem pneumatischen Seilspanner immer richtig gespannt und der Betriebszustand der gesamten Seilbahn-Anlage, sowie die Gondeln werden von diversen elektronischen Sensoren stetig überwacht und bei einer Störung automatisch gestoppt.
Das 6 Meter lange Seilbahnmodell inklusive Sensorik, Antrieb und Steuerung besteht ausschliesslich aus LEGO®-Teilen und wird mit 16 Motoren betrieben. Gesamthaft wurden nebst 300 Zahnrädern knapp 10‘000 Teile verbaut.
Auf meinem YouTube-Kanal sind einige Videos abrufbar:
Bilder aus der Bauzeit finden Sie hier: https://www.facebook.com/eliasiten/media_set?set=a.3216749901613.2157000.1352324542&type=3
Noch dieses Jahr möchte ich die Mittelstation fertigstellen. Dabei werden nochmals ca. 6‘000 Teile verbaut. Die komplette Anlage besteht somit am Ende aus 30 Motoren, 4 RCX, 16 Metern Technic-Kette und ca. 500 Zahnrädern.
Für Fragen und Anregungen bin ich jederzeit über elias(pnkt)iten(ätt)gmail(pnkt)com erreichbar.
Petz
Ski to the Max
- Registriert
- 22. Nov. 2002
- Beiträge
- 10.493
- Reaktionspunkte
- 456
Hallo Elias !
Zuerst mal ein herzliches Willkommen bei unserer Modelseilbahnfanabteilung.
Ich verfolge Deine Tätigkeit ja schon länger via FB und bin fasziniert mit welchem Engagement und Liebe zu technischen Details Menschen wie Du Legoseilbahnen bauen; daher mal dickes Kompliment von meiner Seite denn es ist ganz großes Kino was Du gebaut hast...
Zuerst mal ein herzliches Willkommen bei unserer Modelseilbahnfanabteilung.
Ich verfolge Deine Tätigkeit ja schon länger via FB und bin fasziniert mit welchem Engagement und Liebe zu technischen Details Menschen wie Du Legoseilbahnen bauen; daher mal dickes Kompliment von meiner Seite denn es ist ganz großes Kino was Du gebaut hast...

elias.iten
Meeresspiegel (0m)
- Registriert
- 05. Apr. 2014
- Beiträge
- 3
- Reaktionspunkte
- 0
Danke für die Aufnahme im AlpinForum. Lese hier auch schon länger mit
Nun stelle ich mich noch kurz vor.
Ich komme aus der Schweiz und wohne bei Luzern. Bin 24 jährig und im letzten Semester meines Maschinenbaustudiums. Nächstes Jahr mache ich einen Zweitabschluss als Wirtschaftsingenieur und danach möchte ich mich bei einer Seilbahnfirma als Ingenieur bewerben. Die Faszination für Seilbahnen habe ich schon lange und früher schon Pendelbahnen durchs Wohnzimmer gespannt
Meine weiteren Hobbies sind die Luftfahrt und das Modellfliegen im Speziellen. Daneben bin ich oft mit dem Bike oder den Skiern in unseren schönen Alpen unterwegs
Werde Euch auf dem Laufenden halten mit dem Baufortschritt der 3S-Bahn und deren Mittelstation. Danach kommt dann noch eine Gondelgarage um die Gondeln vollautomatisch von der Anlage zu nehmen.
liebe Grüsse aus der Schweiz.
Ich komme aus der Schweiz und wohne bei Luzern. Bin 24 jährig und im letzten Semester meines Maschinenbaustudiums. Nächstes Jahr mache ich einen Zweitabschluss als Wirtschaftsingenieur und danach möchte ich mich bei einer Seilbahnfirma als Ingenieur bewerben. Die Faszination für Seilbahnen habe ich schon lange und früher schon Pendelbahnen durchs Wohnzimmer gespannt
Werde Euch auf dem Laufenden halten mit dem Baufortschritt der 3S-Bahn und deren Mittelstation. Danach kommt dann noch eine Gondelgarage um die Gondeln vollautomatisch von der Anlage zu nehmen.
liebe Grüsse aus der Schweiz.
Petz
Ski to the Max
- Registriert
- 22. Nov. 2002
- Beiträge
- 10.493
- Reaktionspunkte
- 456
Die sollten Dich eigentlich sofort mit Handkuss nehmen weil Du aufgrund Deiner Modellbautätigkeit zu jenen Praktikern unter den Ingenieuren gehörst die man nicht zwei Jahre lang für den Betrieb böse ausgedrückt erst "herrichten" muß...elias.iten schrieb:danach möchte ich mich bei einer Seilbahnfirma als Ingenieur bewerben.
Unseren Kollegen force21 hatte Leitner noch vor Ort um eine Bewerbung nach dessen Schulabschluß gebeten als sie seine Modell - 2S in Meran 2000 live zu Gesicht bekamen

elias.iten
Meeresspiegel (0m)
- Registriert
- 05. Apr. 2014
- Beiträge
- 3
- Reaktionspunkte
- 0
Mittlerweile habe ich mein Mittelstations-Projekt begonnen
Bereits das mittlere von 3 Modulen habe ich fertiggestellt.
Es hat eine 40-Grad-Ablenkung und wird von 4 Motoren angetrieben.
liebe Grüsse aus der Schweiz
Elias
Es hat eine 40-Grad-Ablenkung und wird von 4 Motoren angetrieben.
liebe Grüsse aus der Schweiz
Elias
PistenBully 600
Massada (5m)
- Registriert
- 02. Dez. 2014
- Beiträge
- 94
- Reaktionspunkte
- 4
Hallo zusammen. Ich möchte euch hier meine beiden Lego- Seilbahnprojekte vorstellen.
Zuerst mein Schlepplift im Maßstab 1:12, den ich vor ein paar Monaten gebaut habe:
Talstation mit Antrieb:
Bergstation:
Und ein Video (die Figuren dienen dazu, die Bügel im Gleichgewicht zu halten, sie werden mitlerweile nicht mehr benötigt):
Zuerst mein Schlepplift im Maßstab 1:12, den ich vor ein paar Monaten gebaut habe:
Talstation mit Antrieb:
Bergstation:
Und ein Video (die Figuren dienen dazu, die Bügel im Gleichgewicht zu halten, sie werden mitlerweile nicht mehr benötigt):
PistenBully 600
Massada (5m)
- Registriert
- 02. Dez. 2014
- Beiträge
- 94
- Reaktionspunkte
- 4
Danke!
Ich werde noch einen Thread für die PistenBullys erstellen
Hier erstmal mein aktuelles Projekt, eine 3S Seilbahn. Begonnen habe ich mit dem Bau vor etwa 3 1/2 Monaten. Sie wird aktuell von 10 Motoren gesteuert und ist etwa 4,15 Meter lang. Vorbild ist die 3S Bahn Kitzbühel.
Die Anlage ist wie im Original kuppelbar, die Kabinen werden in den Stationen verlangsamt und die Türen öffnen und schließen sich automatisch.
Nachdem ich viele Wochen mit den Schinen- und Reifenfördererkurven zu kämpfen hatte, läuft die Anlage nun. Zur Zeit betreibe ich sie nur mit einer Kabine da ich noch (irgendwie) einen Roboter einbauen muss, der die Kabinen auf einem konsanten Abstand hält.
Bergstation (nicht der aktuellste Stand):
Talstastion (Vorbild: Bergstation der 3S Bahn Sölden):
Stütze (Vorbild: Kitzbühel):
Die Gondeln (Vorbild: Kitzbühel) mit Automatiktüren
Und die komplette Anlage:
Und ein paar Videos, zuerst der aktuelle Stand:
Und der erste Test:
Die Anlage ist noch nicht fertig, ich halte euch auf dem Laufenden
Ps: die Bilder zeigen nicht immer den aktuellen Stand, aber im 1. Video ist der momentane Stand zu sehen. Ich hoffe die Anlage gefällt euch.
Ich werde noch einen Thread für die PistenBullys erstellen
Hier erstmal mein aktuelles Projekt, eine 3S Seilbahn. Begonnen habe ich mit dem Bau vor etwa 3 1/2 Monaten. Sie wird aktuell von 10 Motoren gesteuert und ist etwa 4,15 Meter lang. Vorbild ist die 3S Bahn Kitzbühel.
Die Anlage ist wie im Original kuppelbar, die Kabinen werden in den Stationen verlangsamt und die Türen öffnen und schließen sich automatisch.
Nachdem ich viele Wochen mit den Schinen- und Reifenfördererkurven zu kämpfen hatte, läuft die Anlage nun. Zur Zeit betreibe ich sie nur mit einer Kabine da ich noch (irgendwie) einen Roboter einbauen muss, der die Kabinen auf einem konsanten Abstand hält.
Bergstation (nicht der aktuellste Stand):
Talstastion (Vorbild: Bergstation der 3S Bahn Sölden):
Stütze (Vorbild: Kitzbühel):
Die Gondeln (Vorbild: Kitzbühel) mit Automatiktüren
Und die komplette Anlage:
Und ein paar Videos, zuerst der aktuelle Stand:
Und der erste Test:
Die Anlage ist noch nicht fertig, ich halte euch auf dem Laufenden
Ps: die Bilder zeigen nicht immer den aktuellen Stand, aber im 1. Video ist der momentane Stand zu sehen. Ich hoffe die Anlage gefällt euch.
stephezapo
Vogelsberg (520m)
- Registriert
- 07. Okt. 2013
- Beiträge
- 543
- Reaktionspunkte
- 52
Herrlich! Tolle Arbeit!
Jetzt ist mal Lego an der Reihe. Oder ein 3D-Druck-Freak.
Wir brauchen Seilrollen mit V-förmigem Rillenprofil für die Robas, große Umlenkscheiben, Bogenelemente für den Stationsumlauf und natürlich Kuppelklemmen
Jetzt ist mal Lego an der Reihe. Oder ein 3D-Druck-Freak.
Wir brauchen Seilrollen mit V-förmigem Rillenprofil für die Robas, große Umlenkscheiben, Bogenelemente für den Stationsumlauf und natürlich Kuppelklemmen
PistenBully 600
Massada (5m)
- Registriert
- 02. Dez. 2014
- Beiträge
- 94
- Reaktionspunkte
- 4
Ich habe endlich die Gondelgarage samt Weiche fertiggestellt und ans Laufen bekommen
Später wird die Garagierung vollautomatisch per Robotersteuerung stattfinden.
Und ein Video (mitlerweile ruckelt es nicht mehr so stark):
ps: verratet mit bitte mal, wie man die Youtubevideos richtig verlinkt
Und ein Video (mitlerweile ruckelt es nicht mehr so stark):
ps: verratet mit bitte mal, wie man die Youtubevideos richtig verlinkt
