Bautagebuch Kitzbühel - Fleckalmbahn 2019

Gestern am Sonntag habe ich mir den Bereich rund um die Fleckalm angeschaut. Bisher war ich immer zu faul, von oben dorthin zu laufen. Im unteren Bereich war es interessanter, die Erd- und Betonarbeiten für die Stützenfundamente und das Fällen der alten Stützen anzuschauen. Weiter als bis zu den Staudachstuben bin ich nicht nach oben gegangen. Gestern aber faul mit dem Auto zur Fleckalm.

Wie schon von Euch vermutet, führt jetzt der Skiweg ohne Gegenanstieg und verbreitert auf den Platz beim Gasthaus:

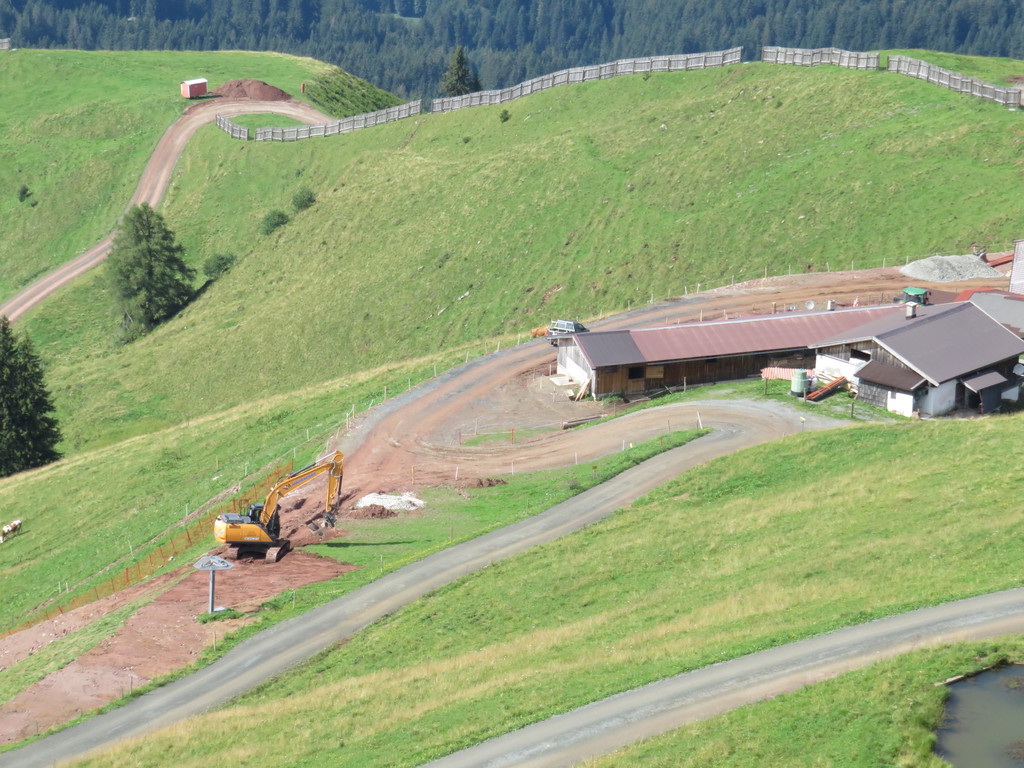

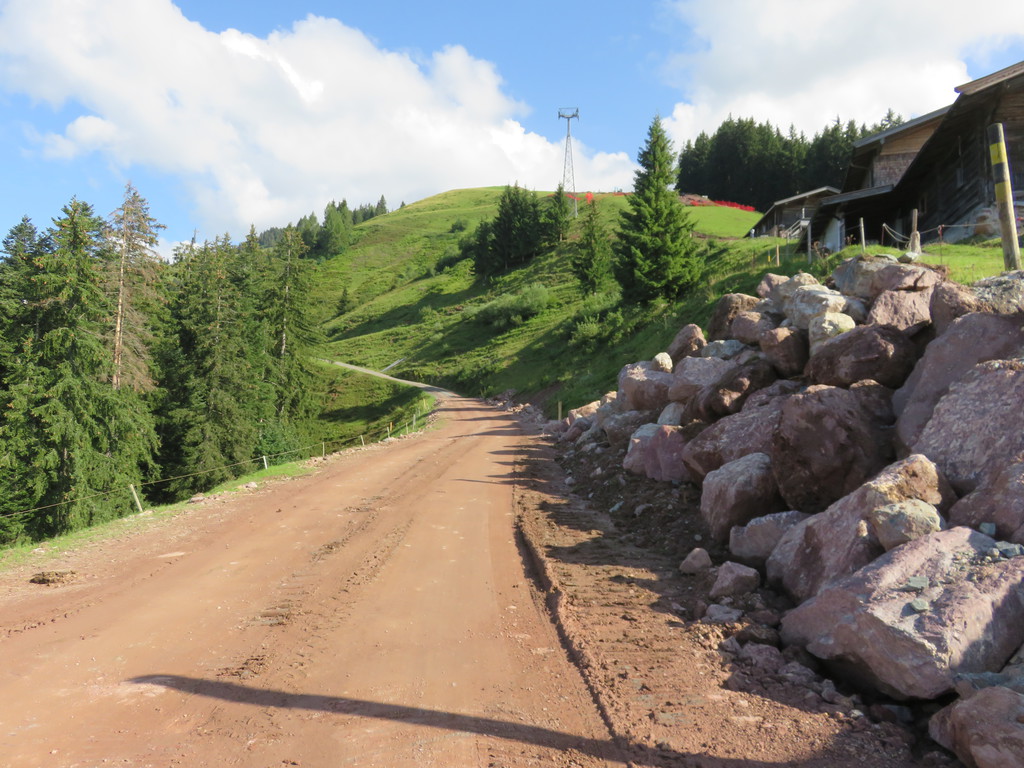

Einmündung Skiweg

Von oben schaut das zwar so aus, als ginge es noch bergauf, aber tatsächlich hat der Weg jetzt ein gleichmäßiges Gefälle bis zum Ende:

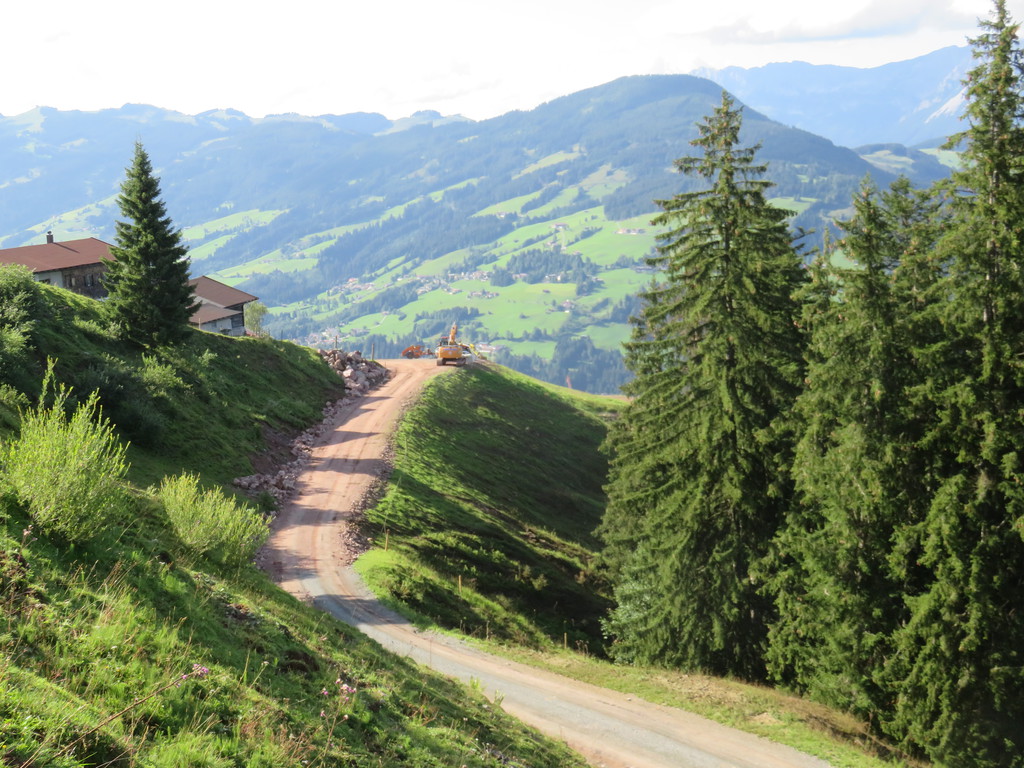

Wegende von oben

Im Überblick ist die "vergessene" Stütze zu sehen. Die bleibt aber wirklich als Reminiszenz an die legendäre bisherige Bahn stehen und wird angeblich sogar noch mit einer der alten Gondeln "dekoriert" werden. Im Hang unterhalb der Stütze verläuft ein Pfad für das Weidevieh:

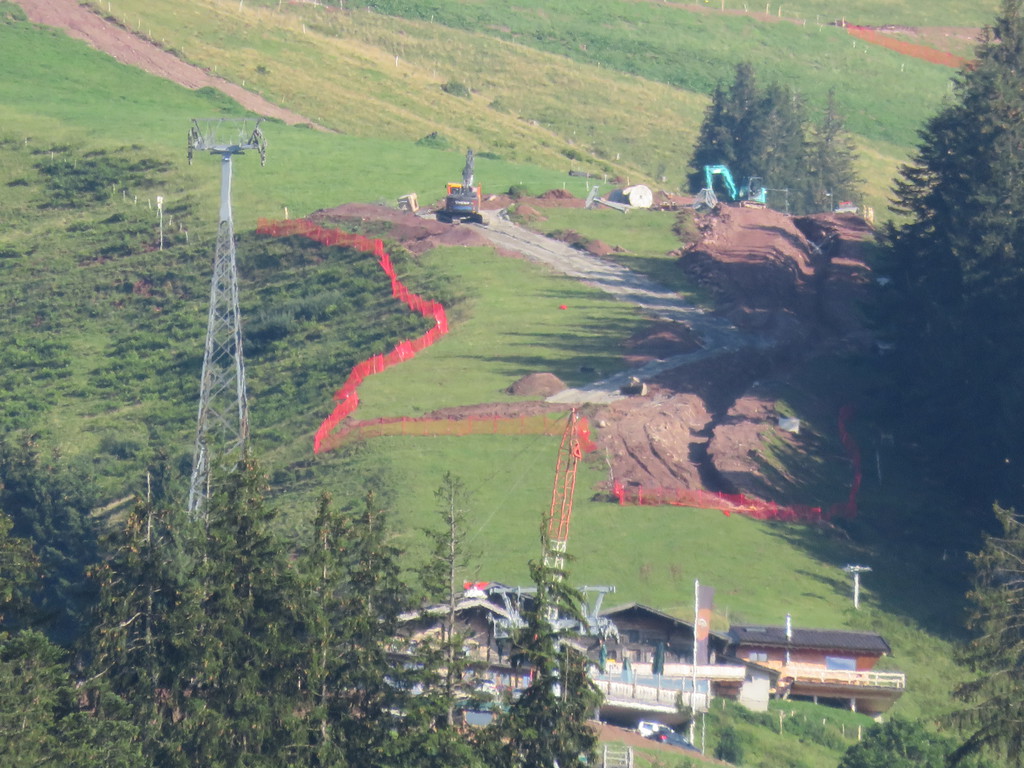

Übersicht Fleckalm mit Gedenkstütze

Soweit erkennbar, stehen alle Stützen im unteren Streckenteil:

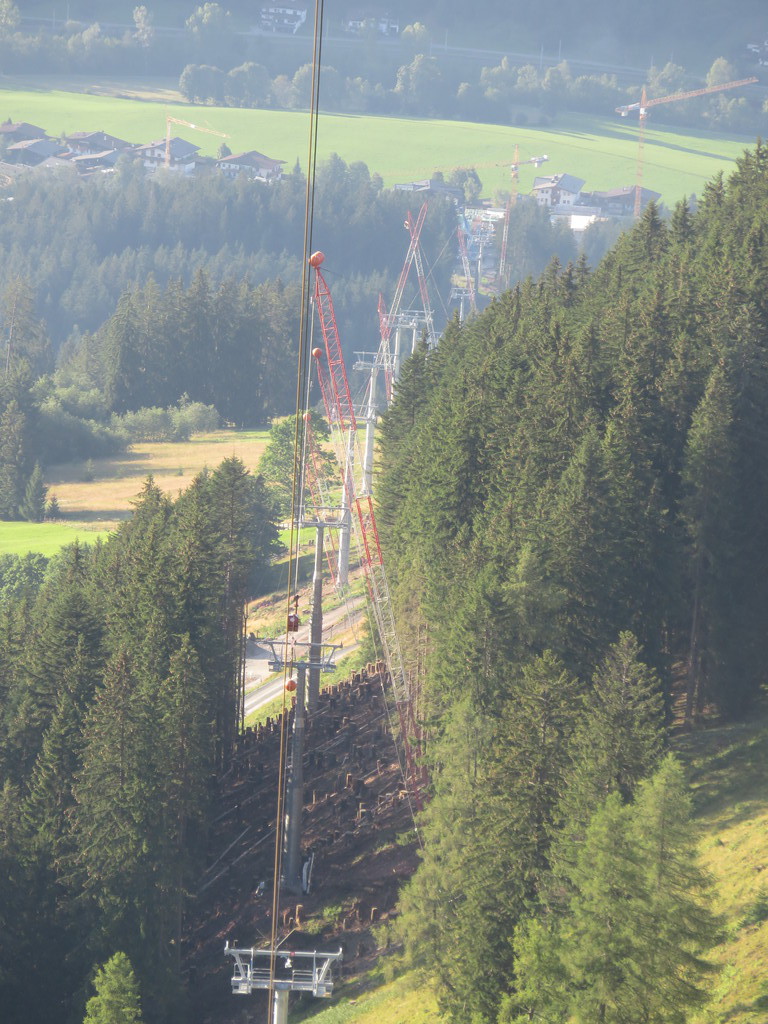

Trasse bis Talstation

Was da genau auf der Direktpiste noch an Erdarbeiten passieren soll, ist schwer zu erkennen:
Direktpiste

Oberhalb liegt noch Einiges an Rohren herum, teilweise sogar mit Durchmesser 250 mm. Schaut so aus, als würde man jetzt die Fleckalmpiste doch vollwertig an die Beschneiung anbinden, nachdem das in der Vergangenheit immer nachrangig gehandhabt wurde:
Schneileitungen Lagerplatz

Oberhalb scheint der Leitungsbau schon fertig zu sein; die Schneischächte müssen aber noch eingegraben werden:
Leitungsbau abgeschlossen

Hier wird wohl noch mehr aufgegraben werden:
Leitungsbau Direktpiste

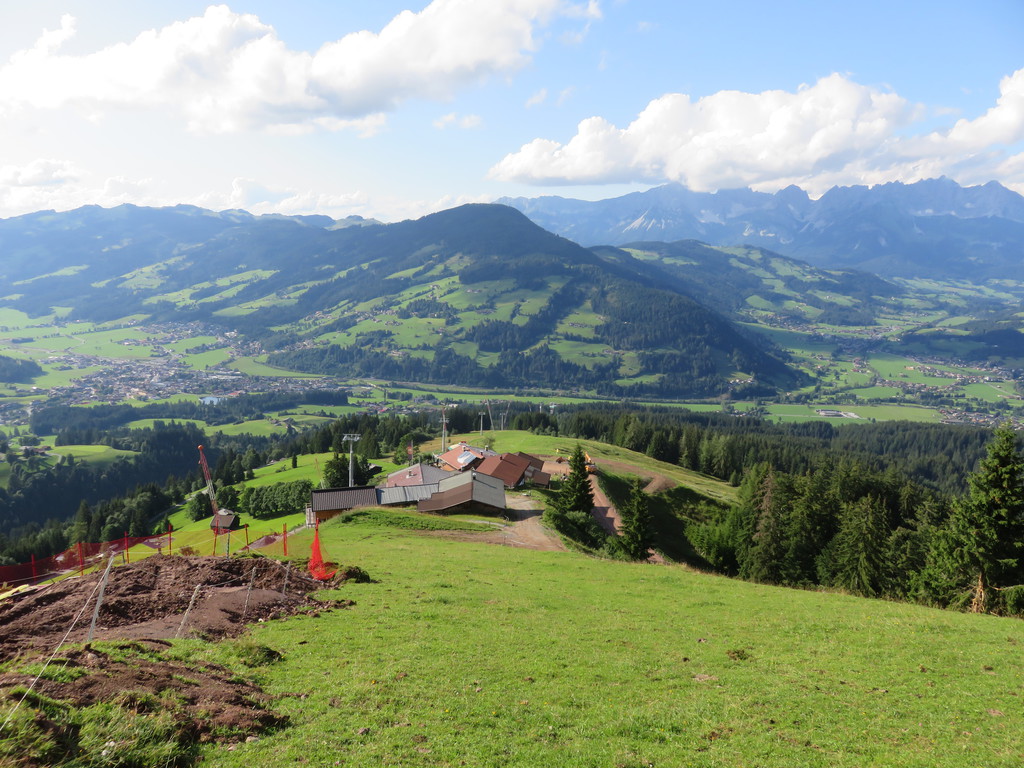

Fleckalm-Gebäude und unterer Trassenteil:
Blick über die Fleckalmgebäude Richtung Tal

Die "Gedenk-Stütze":
Horn hinter der Museumsstütze

Jetzt ganz gleichmäßig: Weg-Ende und Einfahrt zur weiteren Piste:
Übergang vom Weg zur Piste
Verbreiterte Einfahrt


Den Trassenknick, wenn es denn einen gibt, konnte ich vor Ort auch nicht erkennen. Ich habe mich mal dorthin gestellt, wo sich etwa die extrapolierte Verbindungslinie der unteren Stützen und der Seilverlauf der oberen Materialseilbahn treffen, aber wenn überhaupt vorhanden, dann ist die Richtungsänderung sehr klein:
Fluchtlinie Trasse unten
Schneise mit Materialseilbahn Trasse oben

Einfahrt zum unteren Pistenteil:
Fleckalmbereich von unten


Zum Schluss noch ein Blick zur Walde-Talstation; aber das Thema "Schneedepots" gehört woanders hin:
Schneedepot bei der Walde-Talstation

Danke!

Da die obere Materialseilbahn offensichtlich an der Stütze vorbei geht sieht es doch nach einem leichten links-Knick aus (von unten gesehen).
Stellt man da nur die Robas schief oder auch die Stützen?

der Lange

Welche Nummer hat eigentlich die "Gedenkstütze"?

Ist es neu, dass in Kitzbühel die Stürzennummern im CD sind und nicht klassisch nach Herstellervorgabe?

Ganz neu ist das nicht. Soweit ich mich erinnern kann, wurden die Tafeln der Hersteller bei den existierenden Anlagen schon vor ein paar Jahren ausgetauscht. Um das genauer einzugrenzen, müsste ich in meinem Bildarchiv suchen. Inzwischen liefert aber Leitner die roten Tafeln gleich beim Neumaterial mit:

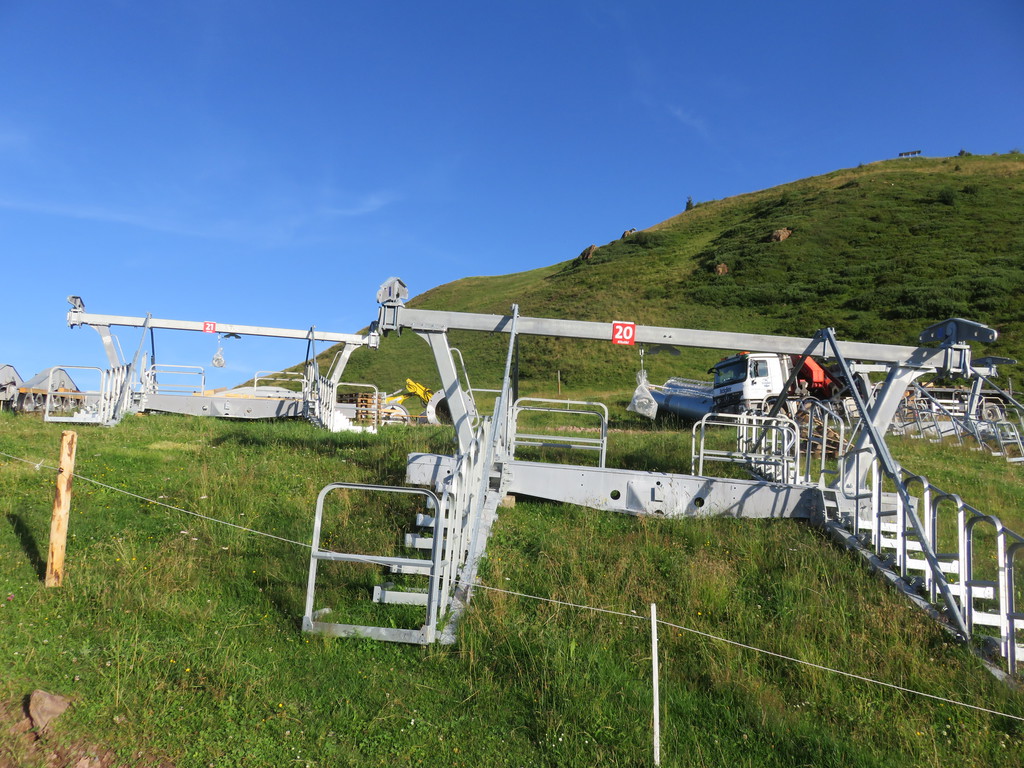

Stützenteile

Super, Talabfahrer, Danke für Deine Mühen!

Sehr schöne Bilder, vermitteln einen guten Eindruck! Es schaut auf den Bildern mit den Fluchten tatsächlich nach einem leichten Linksknick aus, wenn die Trasse der der Materialseilbahn(en?) folgt. Bin schon gespannt auf die Umsetzung.

Ich komme gerade von der Bergstation.
Der Knick ist schon einiges wenn mann von oben schaut, würde sagen auf die ganze Länge ist es ca. 100 m Seitenabstand.
Bei der Berstation wird der letzte Stationssteher bald betoniert.

Bilder folgen.

Vom "Knick" habe ich jetzt ein Bild aus dem Weltraum, und zwar das aufbereitete Multispektralbild des europäischen Sentinel-2 Satelliten vom 23. Juli 2019. Seit Ende Juni hat es nur wenige Tage gegeben, wo über eine große Fläche keine großflächige Verdeckung im optischen Bereich durch Wolken vorhanden war. Ich verfolge diese Bilder, weil die zwar wesentlich geringer als Google Earth aufgelöst sind, es dafür aber alle paar Tage aktuelle Daten gibt, wenn halt wieder die Lage des Aufnahmestreifens das gewünschte Gebiet überstreicht. Die Auflösung langt jedenfalls aus, um den Baufortschritt der vielen Seilbahn- und einer gut versteckten großen Speicherteichbaustelle, insbesondere der Erd- und Felsarbeiten verfolgen zu können. Das wäre aber ein eigenes Thema, denn so ganz trivial ist das mit der Verarbeitung der Bilder nicht. Um an das Bild zu kommen, muss man eine 1.16 GB grosse Datei aufdröseln, in der es eigentlich nur eine für mich verwertbares Grafikdatei gibt, die allerdings auch ca. 132 MB groß ist. Im Gegensatz zu manchen anderen Usern verzichte ich aber auf das Hochladen ins Forum. Die hat ein wenig gängiges Format (jpeg2000), aber mit dem richtigen Werkzeugkasten klappt das schon :biggrin:

Sentinel-2 Instrument: MSI Sensing Date: 2019-07-23T10:10:31.024Z:
Fleckalmbahn-Trassenlage

In das Bild habe ich zwei Geraden eingezeichnet, die ich so gut wie möglich in die erkennbaren Schneisen, Stützenfundamente und Stationen gelegt habe. Die beiden Geraden schneiden sich etwas unterhalb der Fleckalm, und der Winkel zwischen den beiden beträgt ca. 2 Grad.

So jetzt zu meinen Fotos vom Boden aus aufgenommen gestern Abend.

Man kann den Linkskurfe erkennen. ( früher dachte ich es wird eine Rechtskurfe)

Ich glaube die Kurfe wird über mehrere Stützen gehen.







Restlichen von der Bergstation folgen.

Umgeht man mit der doch recht deutlichen Kurve den Grund und Boden eines sturen Eigentümers? Am Gelände selber wird es ja nicht liegen?!

snowflat schrieb:
Umgeht man mit der doch recht deutlichen Kurve den Grund und Boden eines sturen Eigentümers? Am Gelände selber wird es ja nicht liegen?!
Am Gelände selbst wird es nicht liegen, man will jedoch die Bahn weniger Wind exponiert bauen, wodurch man sie in diesen Garben reinbauen musste.Man hätte sie natürlich auch gerade bauen können auf einer anderen Trasse,was jedoch zur Folge hätte, einen neuen Standort für Tal-und Bergstation suchen zu müssen, wobei die jetzigen eigentlich ganz gut sind.

Die Kurve dient jetzt dazu, dass die Trasse nicht über die Gebäude der Fleckalm (Alm und Gasthaus) führt. Der ursprüngliche Plan war, eine gerade Trasse vom Ostende des jetzigen Parkhauses, also dort wo der Skischul-Pavillon steht, zum feststehenden Standort der Bergstation neben der Ochsalm-Bergstation zu bauen. Diese Trasse wäre östlich an den Fleckalm- Gebäuden und dem jetzt mit einer Schneise versehenen Wäldchen vorbeigegangen und hätte die Piste am oberen Rand des Wäldchens gequert. Da keine Einigung mit dem Grundbesitzer der Grundstücke hinter dem Parkhaus erzielt werden konnte, blieb es im unteren Teil bei einer westlichen Trasse, die aber bei gerader Linie genau über die Fleckalm-Gebäude geführt hätte.

Da wohl keiner von uns bei den Verhandlungen der Bergbahn mit den Grundeigentümern dabei war, wäre ich mal zurückhaltend damit, jemanden pauschal als "stur" zu bezeichnen.

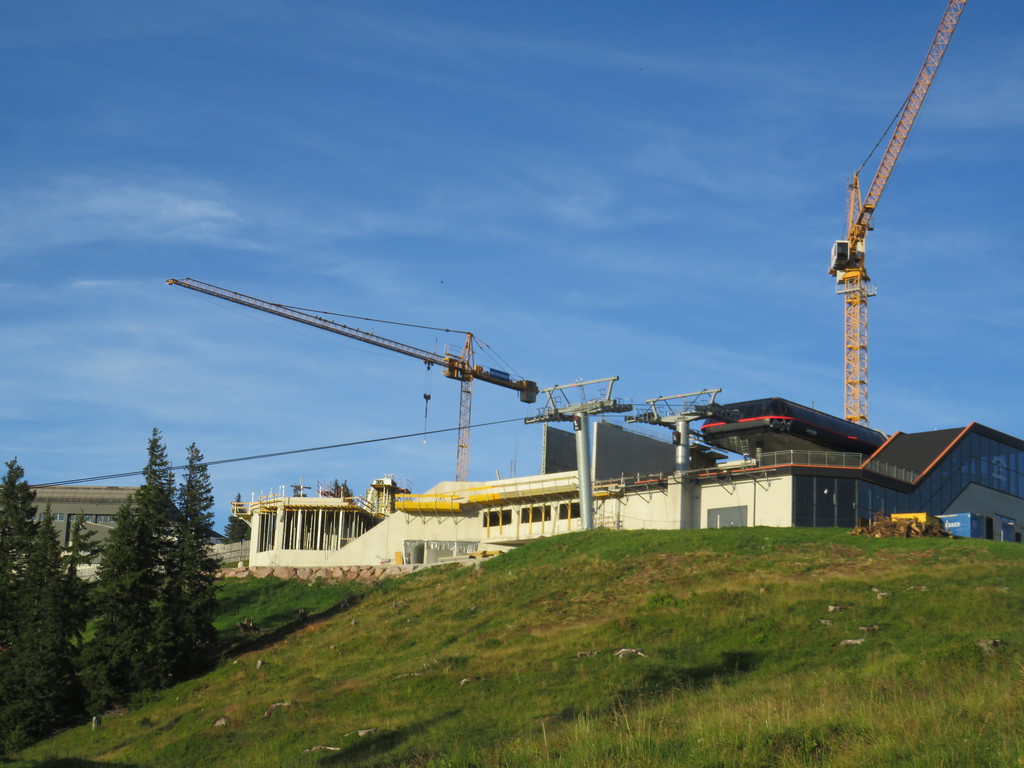

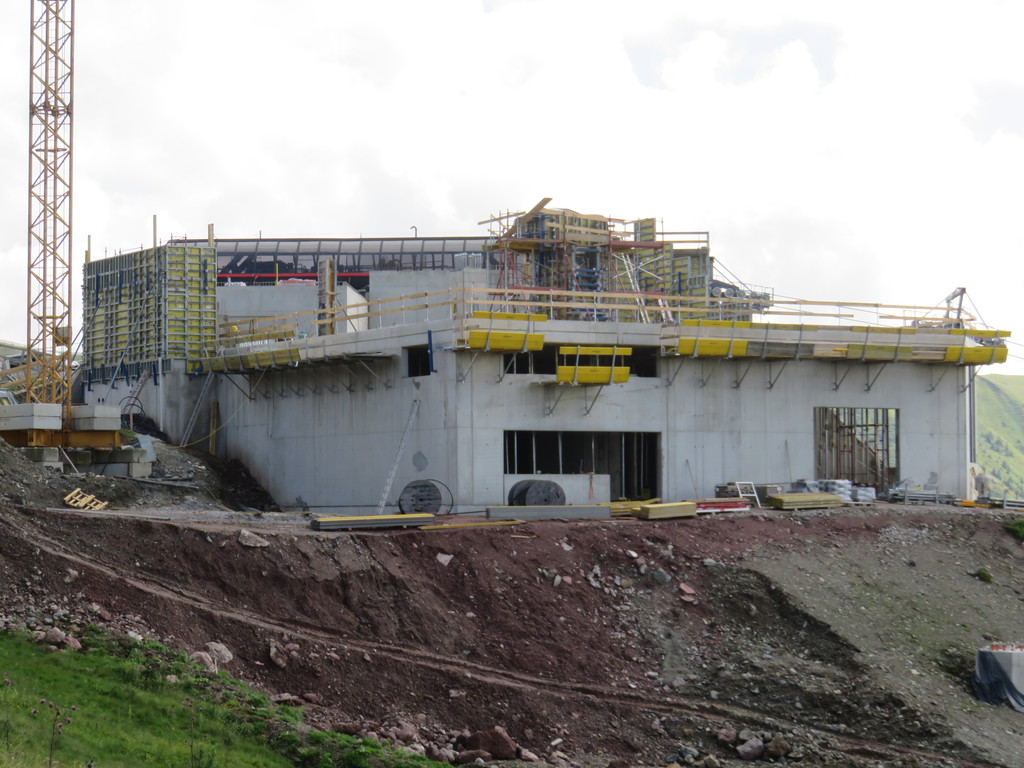

Nun zu den Fotos der Bergstation.

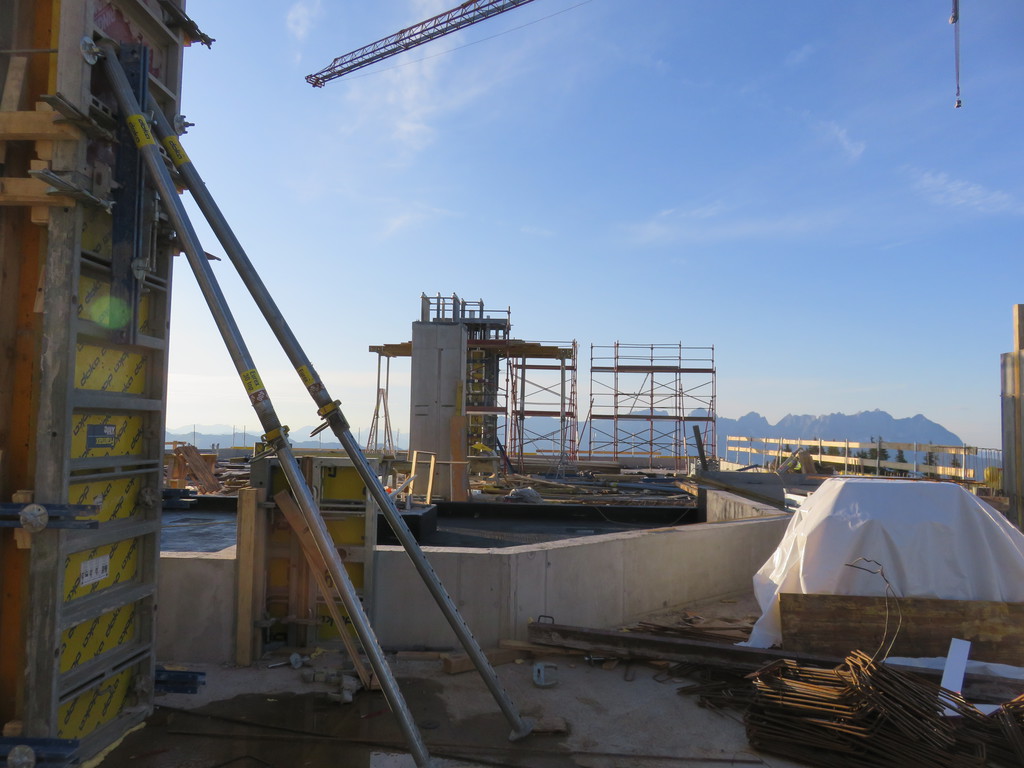

Im wesentlichen ist alles Betoniert auf Stationsebene bis auf ein Stationssteher.

Die obersten Stützen sind noch nicht montiert





Seilgewirr Richtung Bergstation



Trasse













ab in den Keller

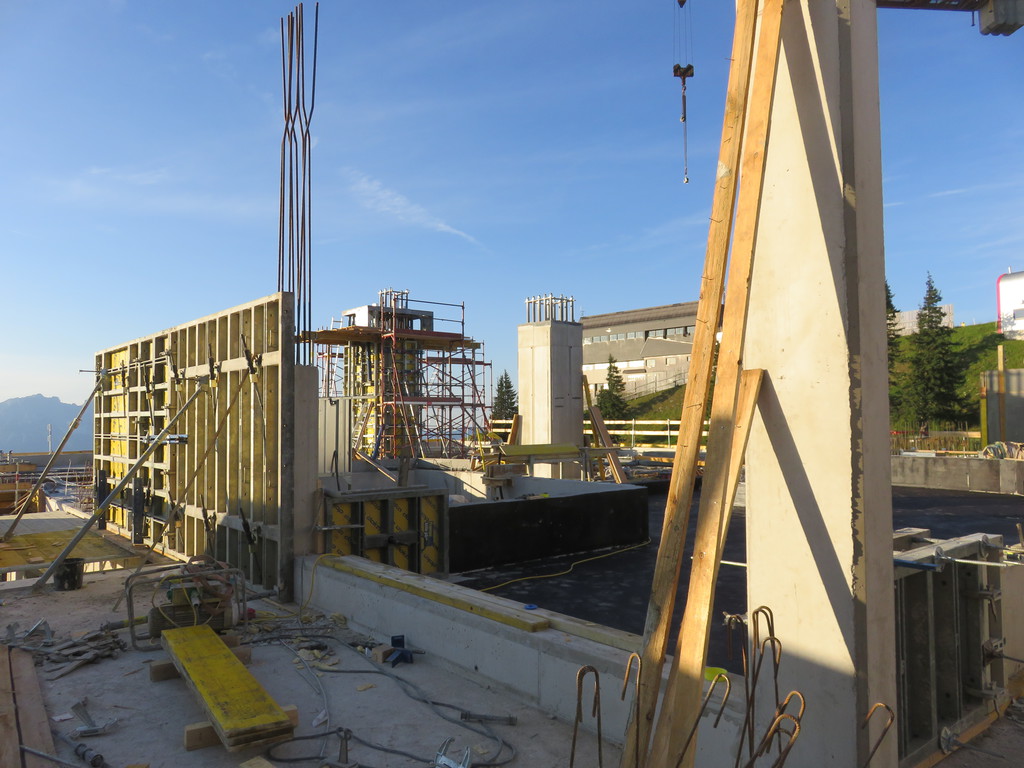

Auch hier sind die Stationssteher zu sehen







noch nicht ganz fertig

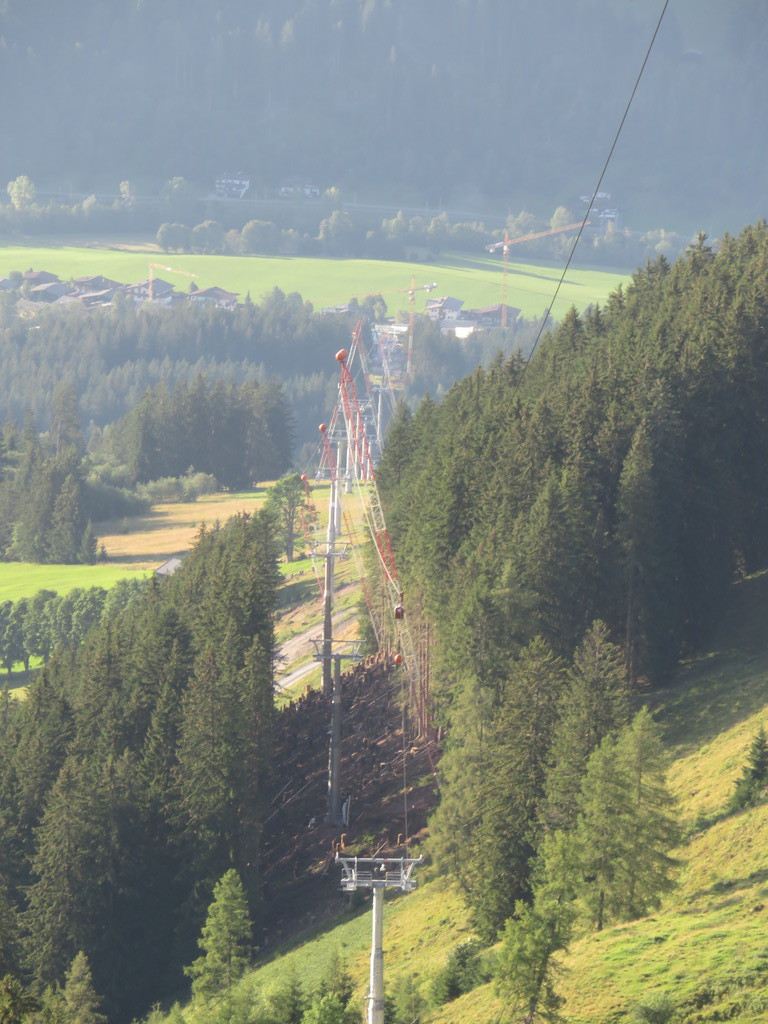

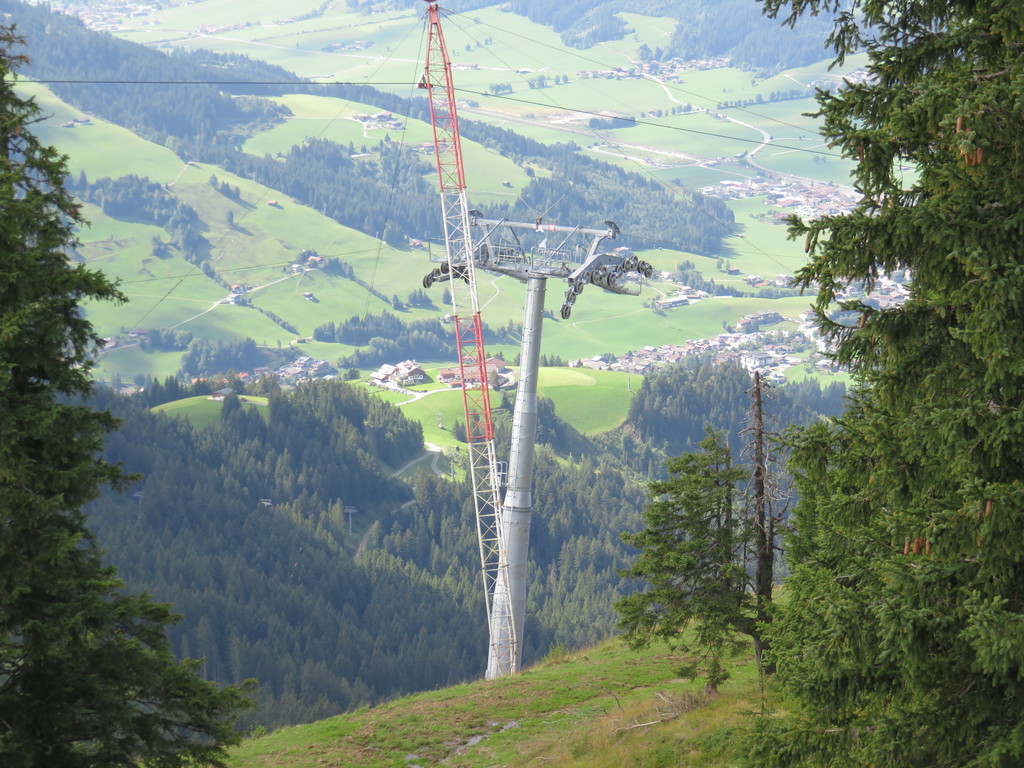

nochmal Trasse mit Knick



Leitungsgraben

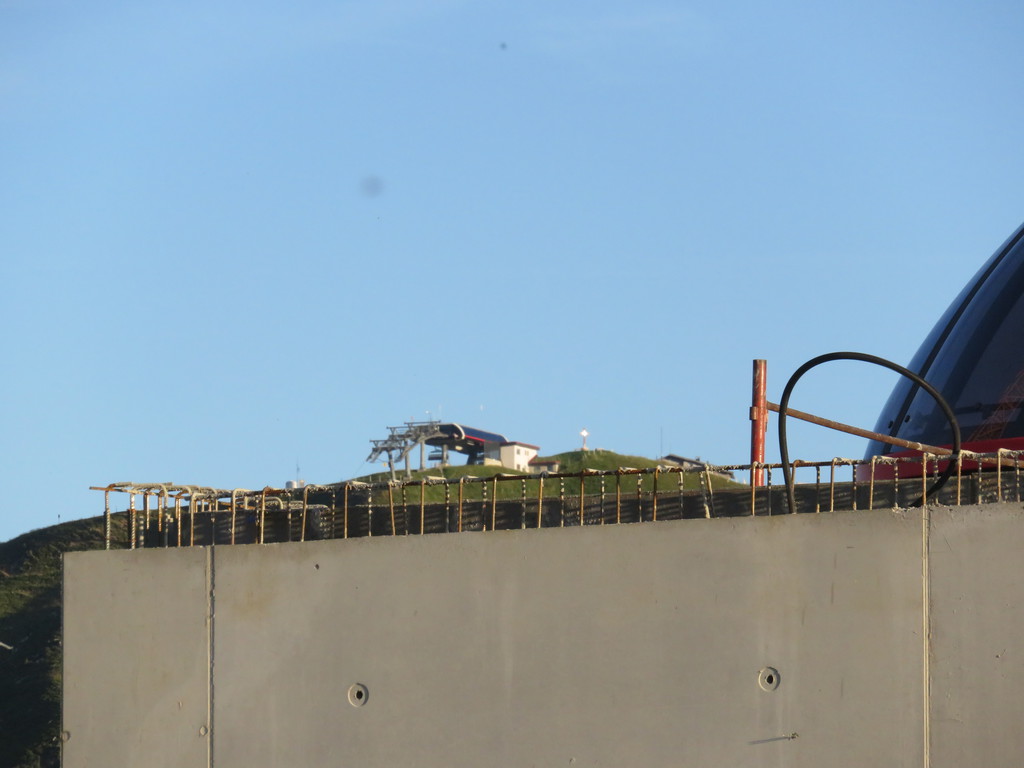

Ausblick Richtung Steinbergkogel

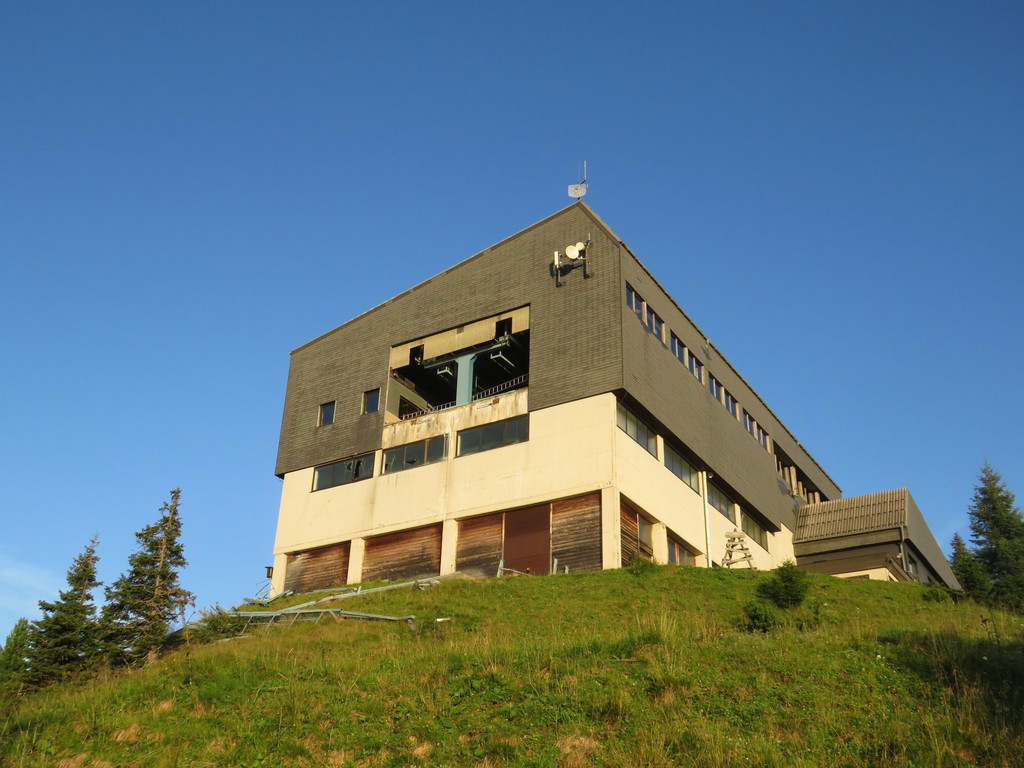

alte leere Bergstation


Update : 11.08.2019

Heute Sonntagsbesichtigung der Talstation. :D :D 8O

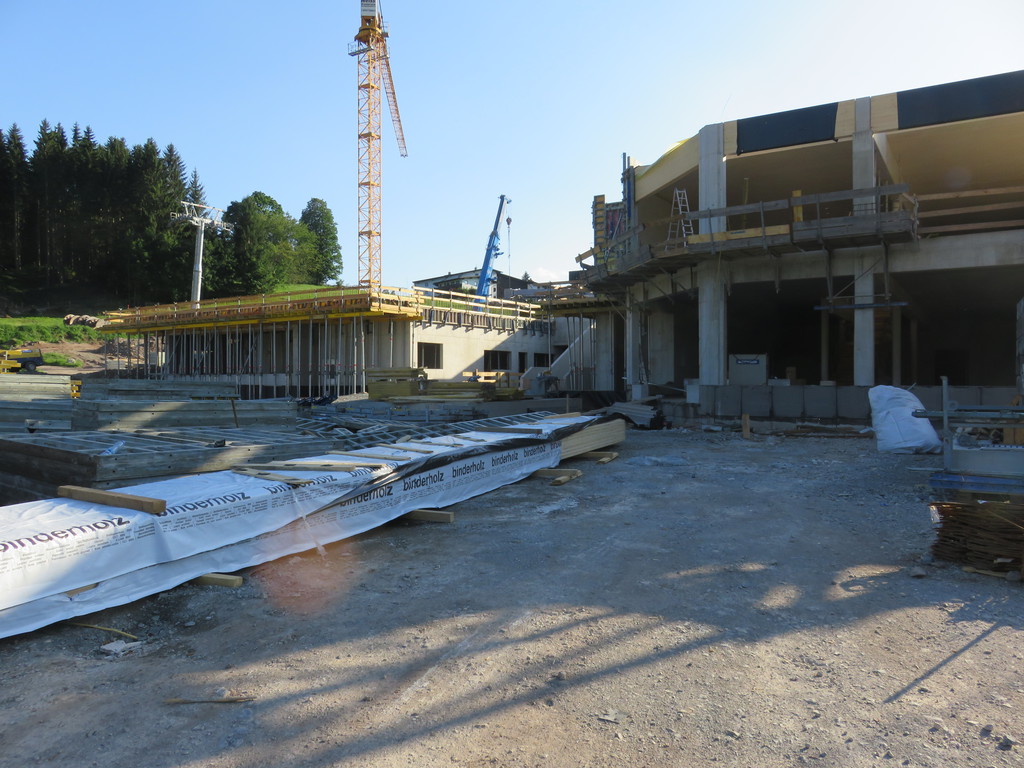

Teil 1





Shop oben

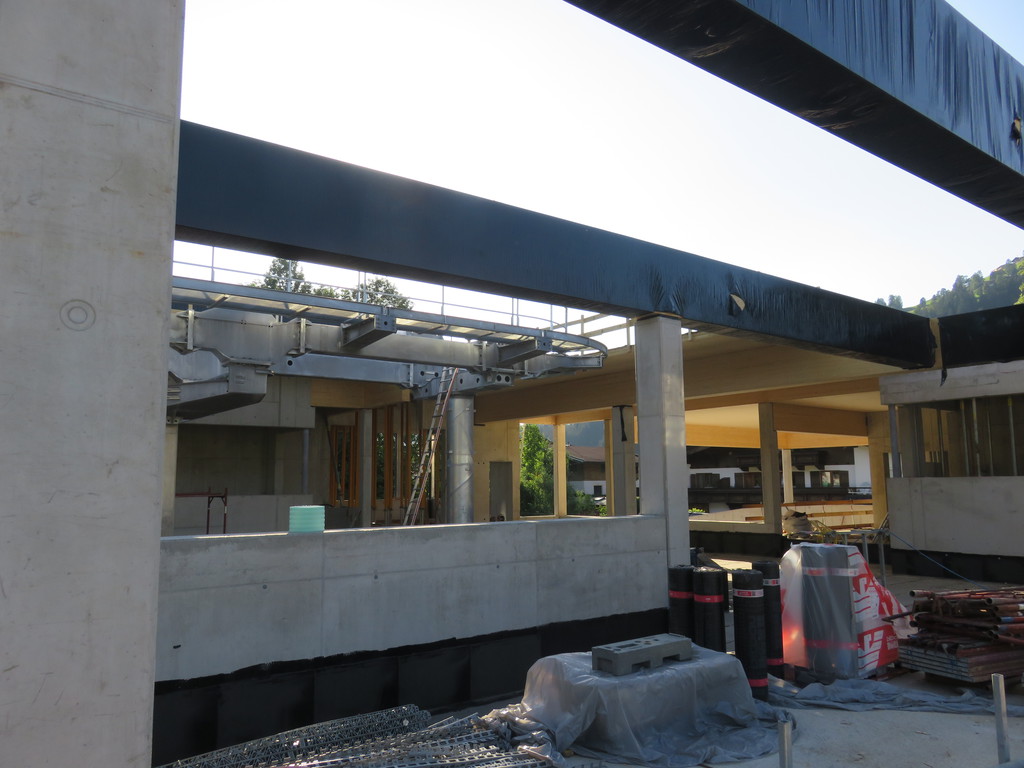

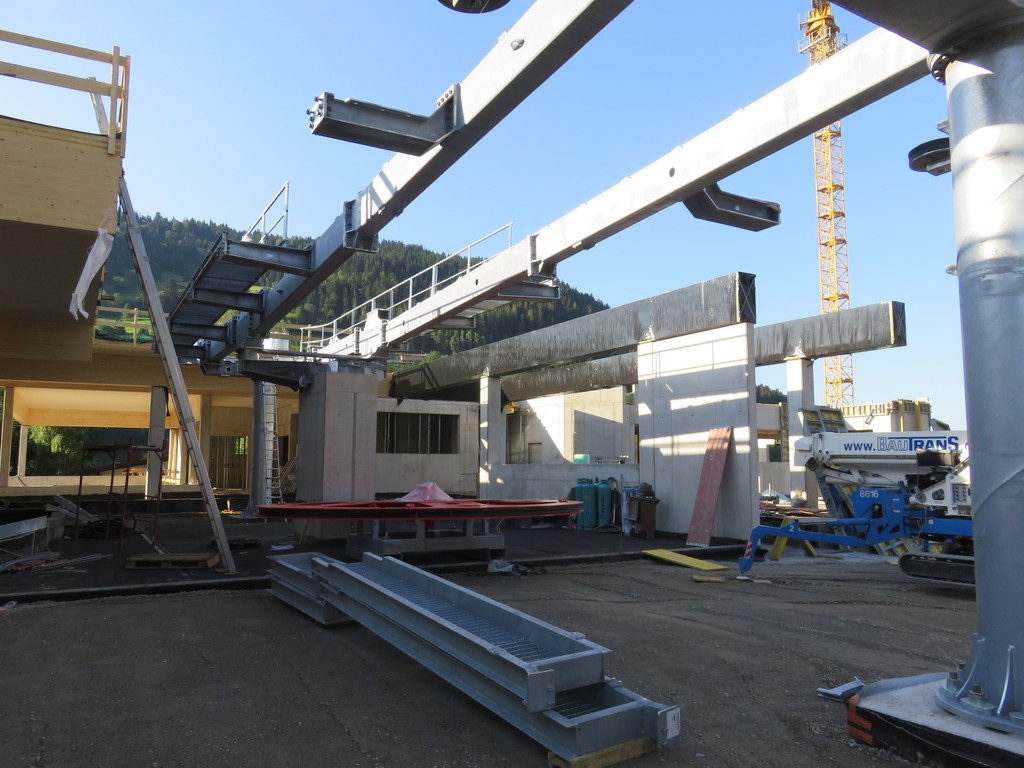

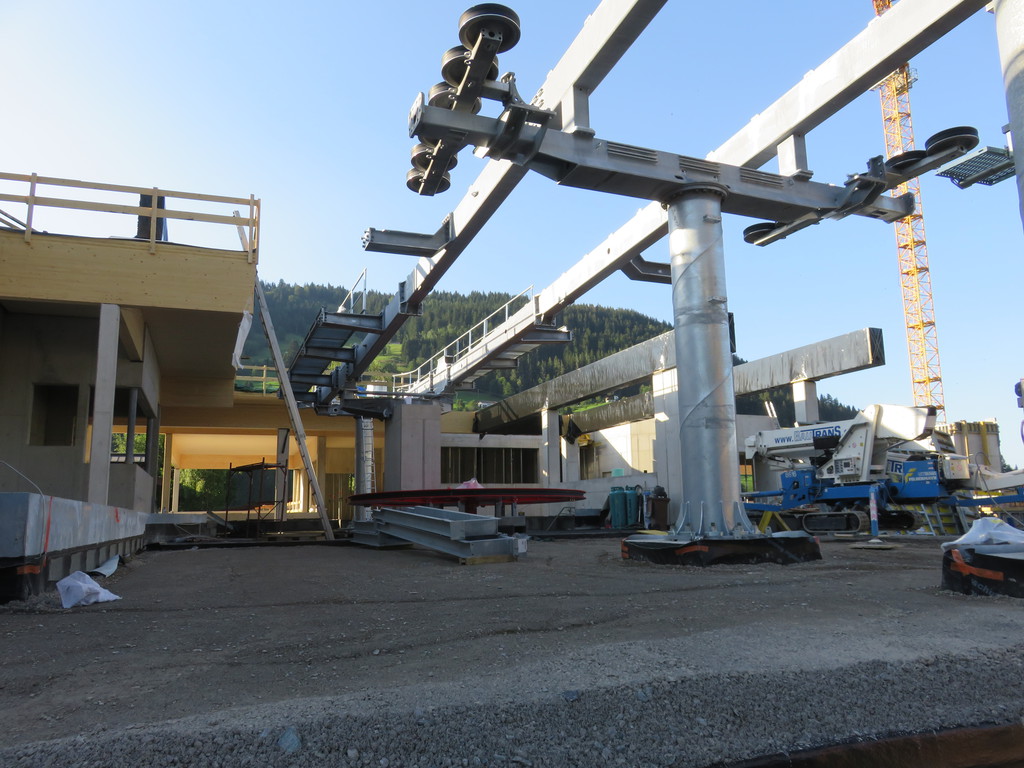

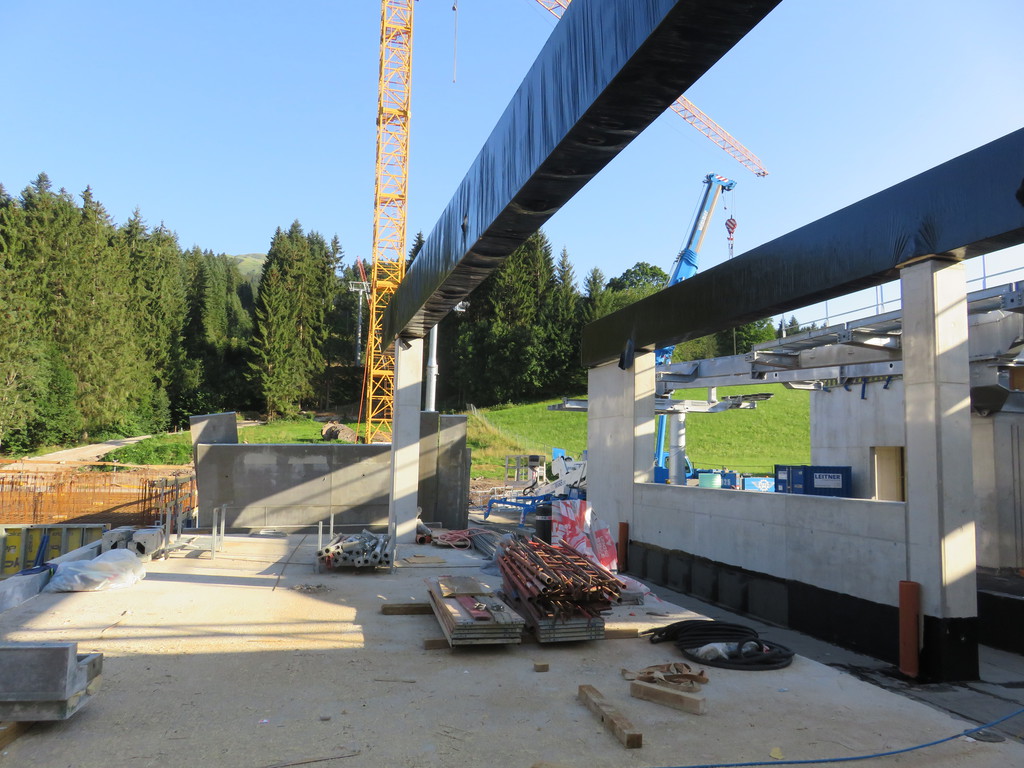

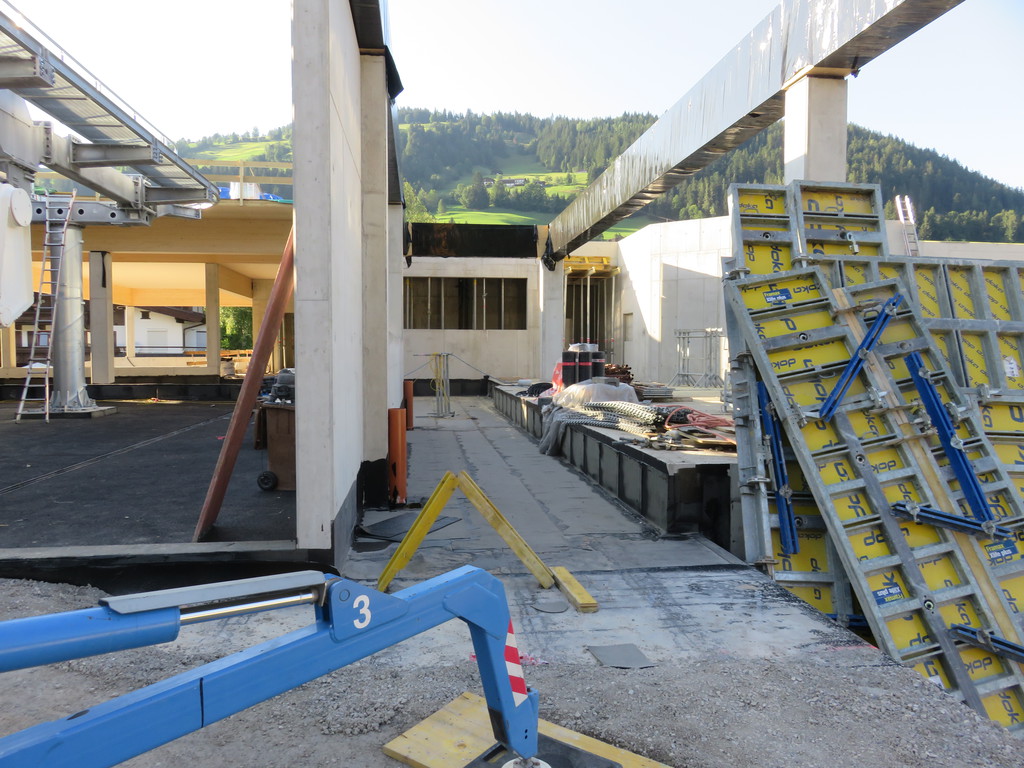

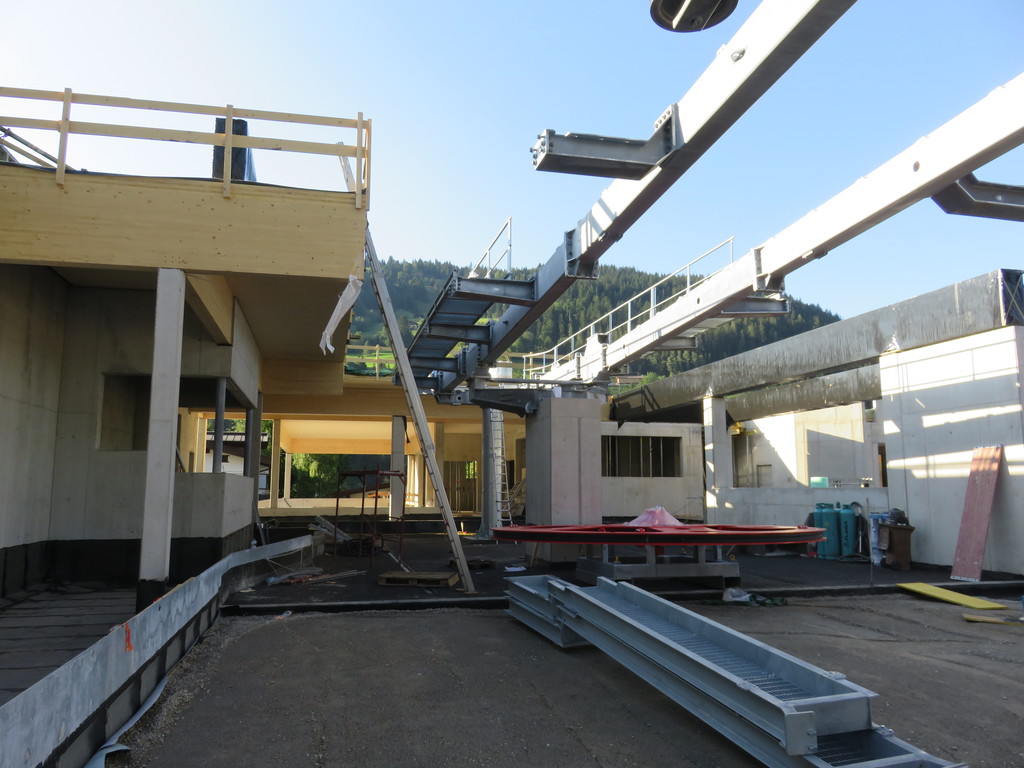

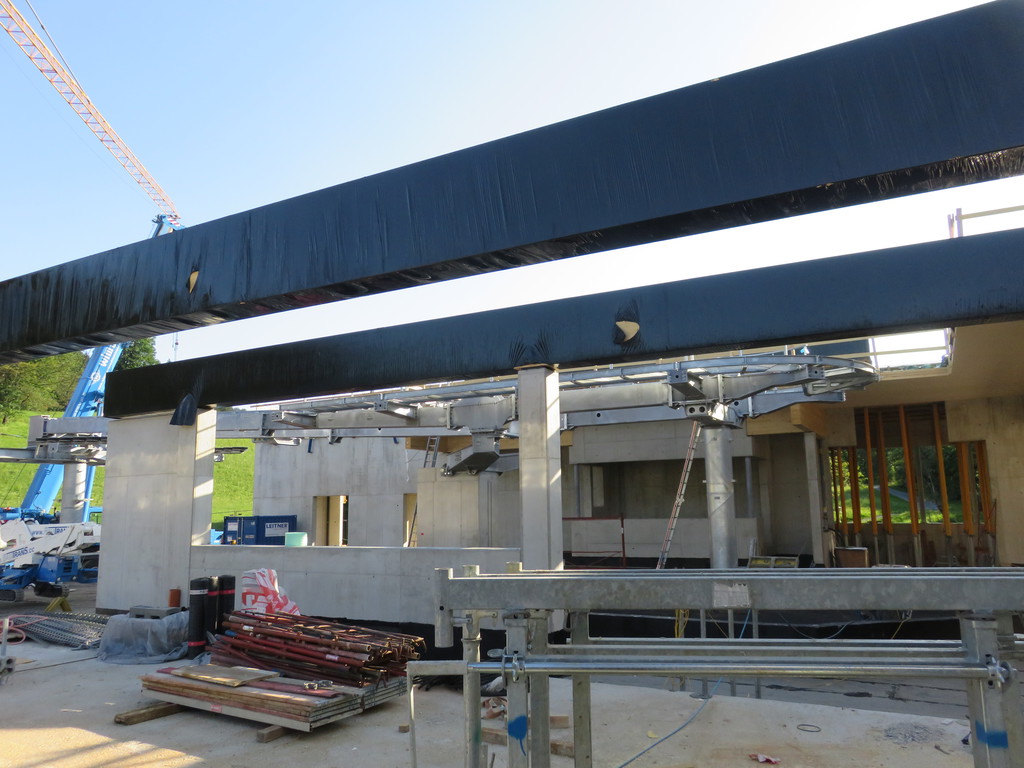

Einstiegsbereich

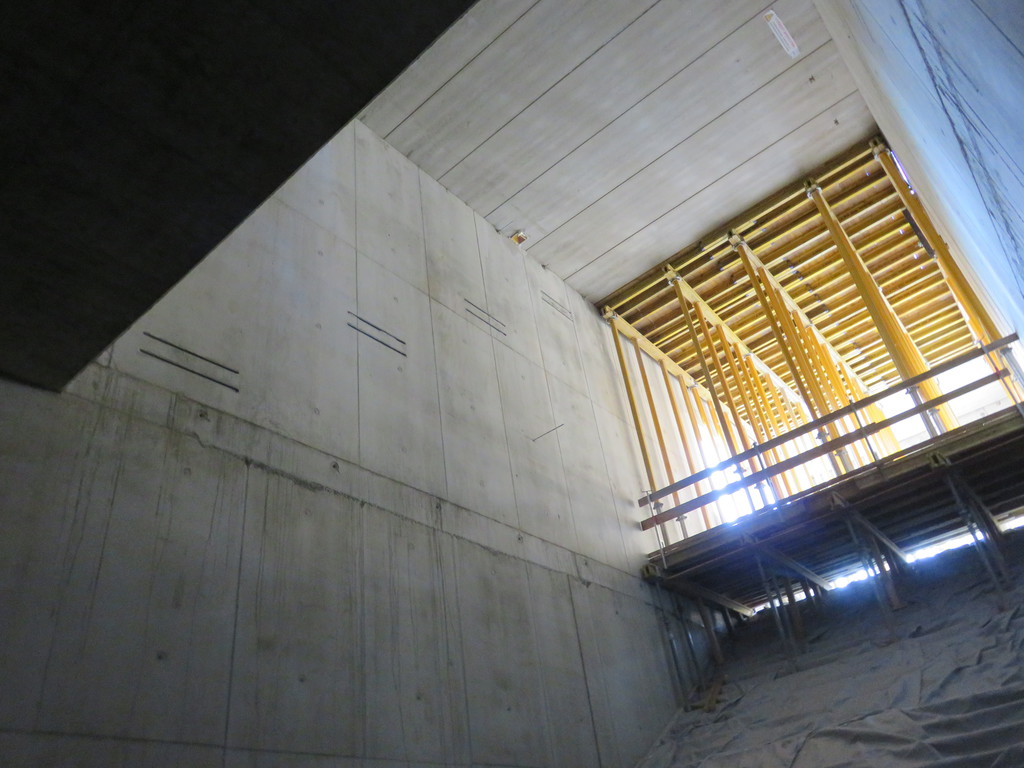

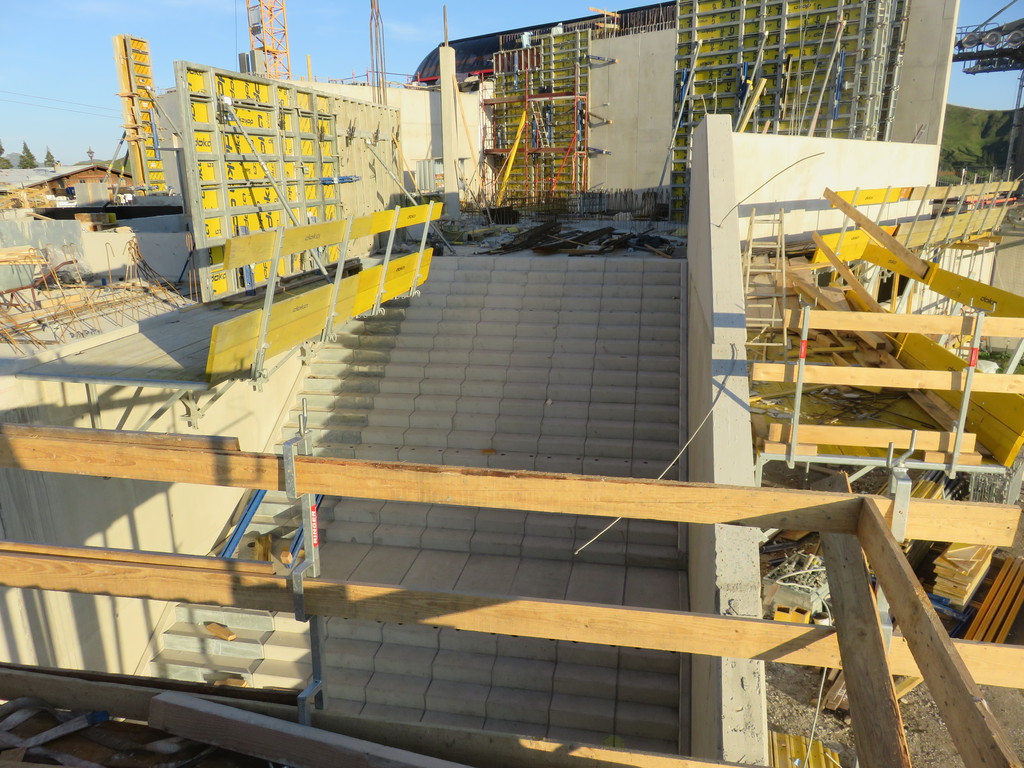

Rolltreppe vom Kassenbereich

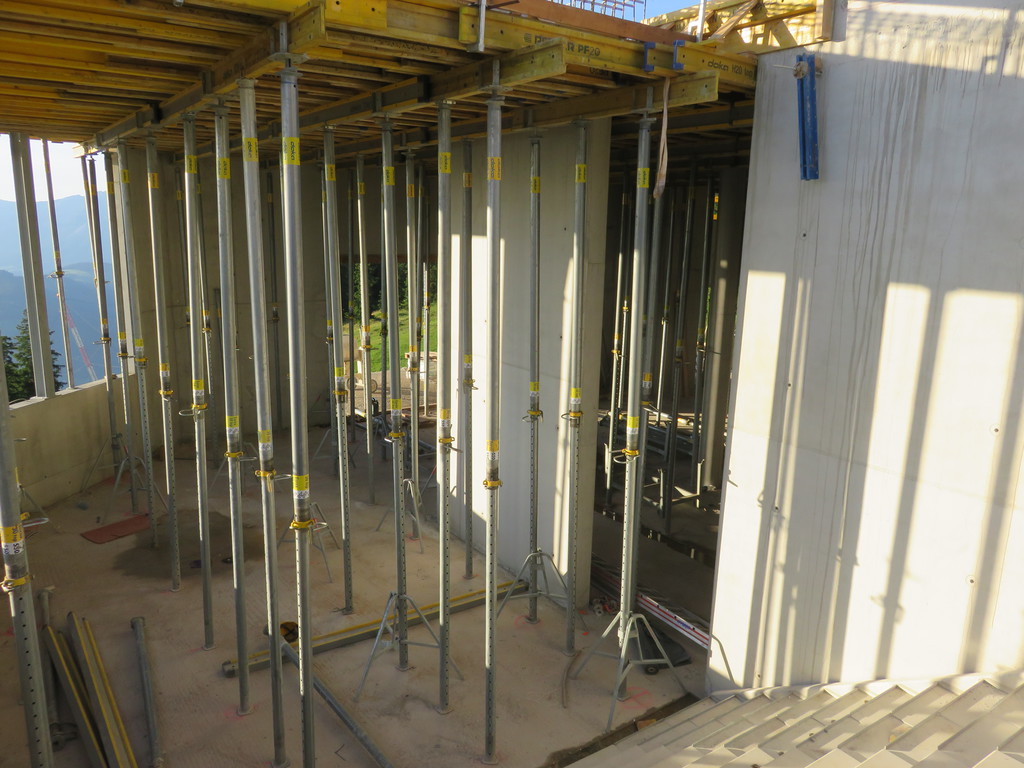

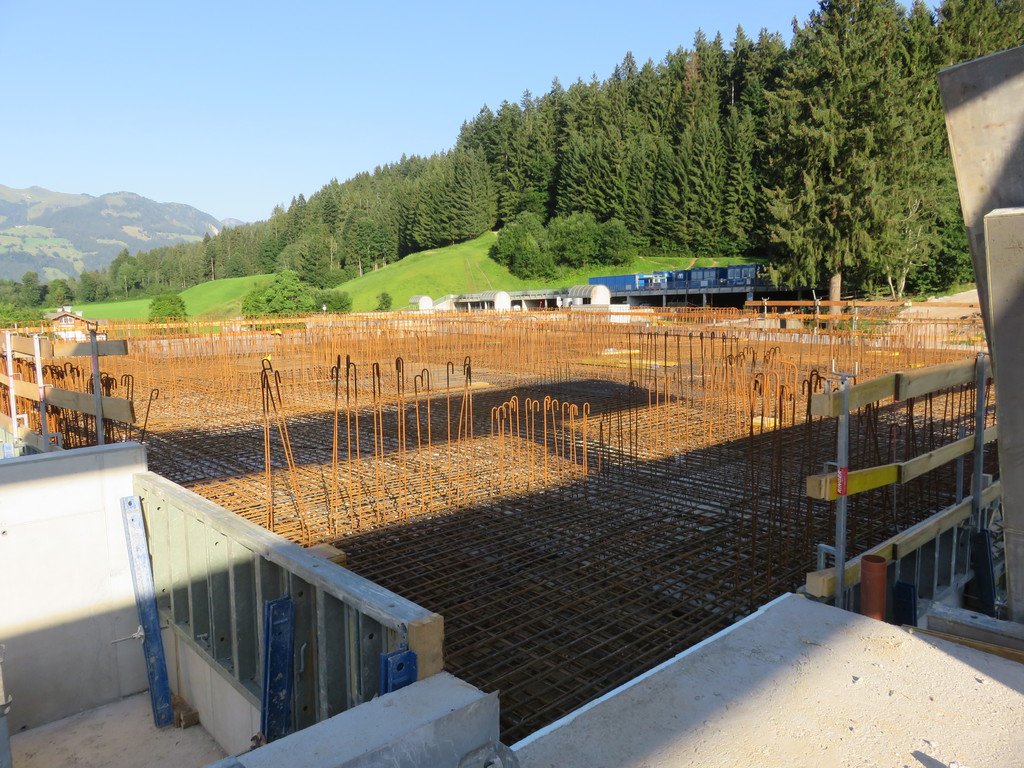

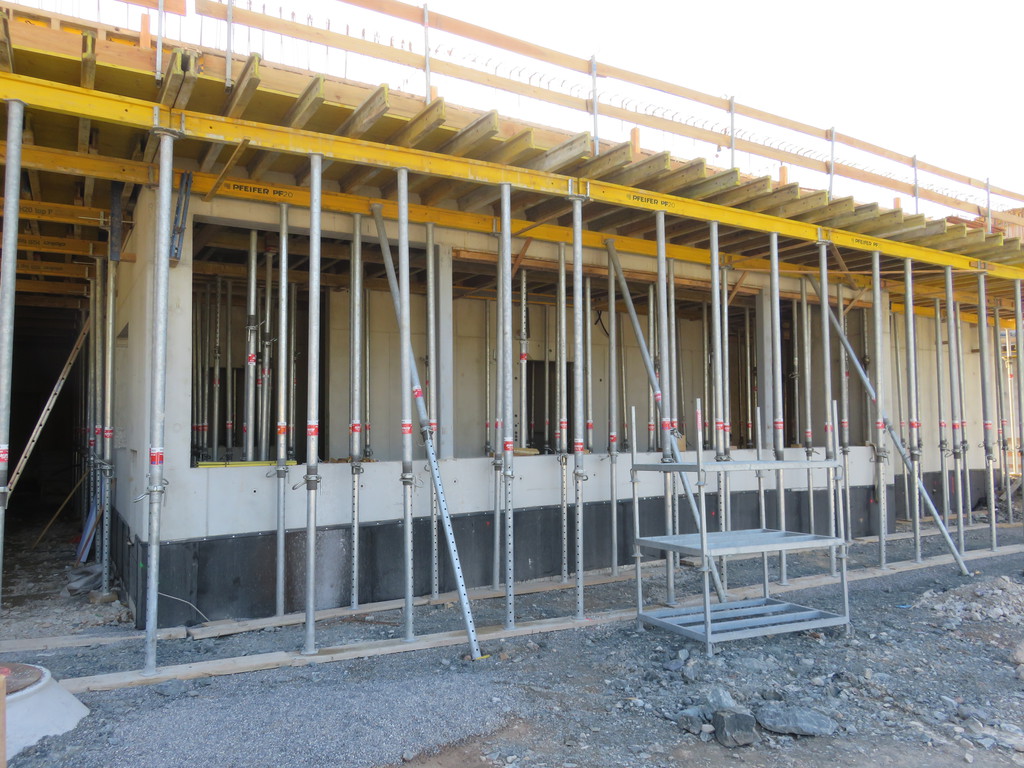

Decke Kassenbereich kurz vor Bettonieren







Trasse mit Knick nach links











Komandostand

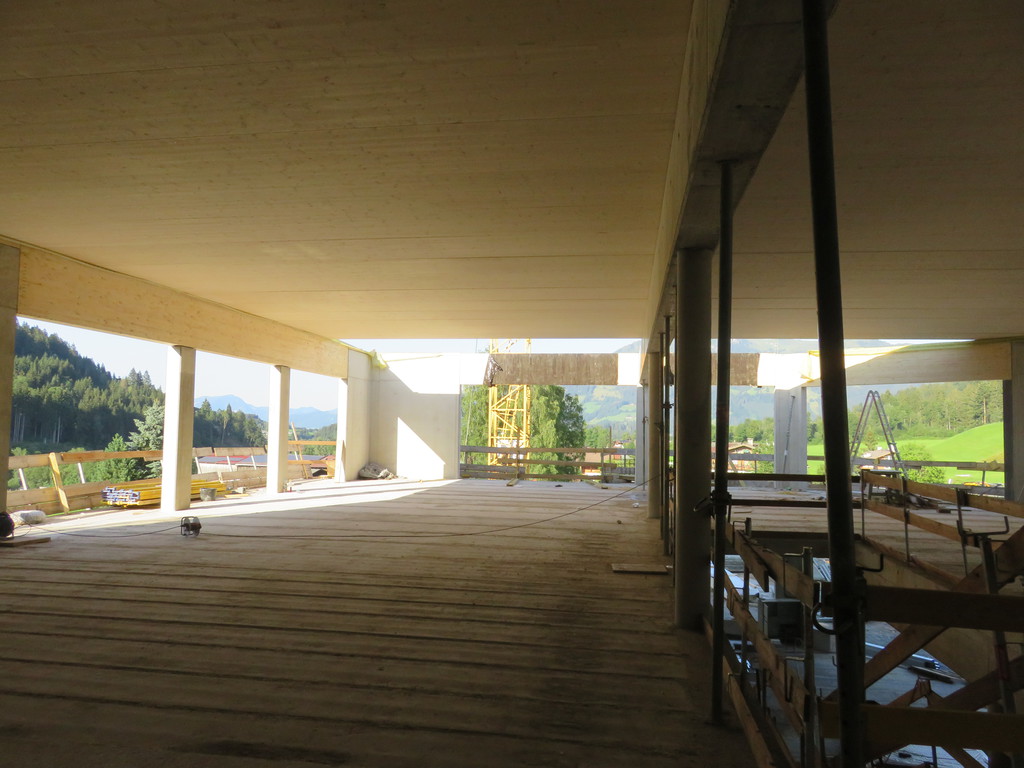

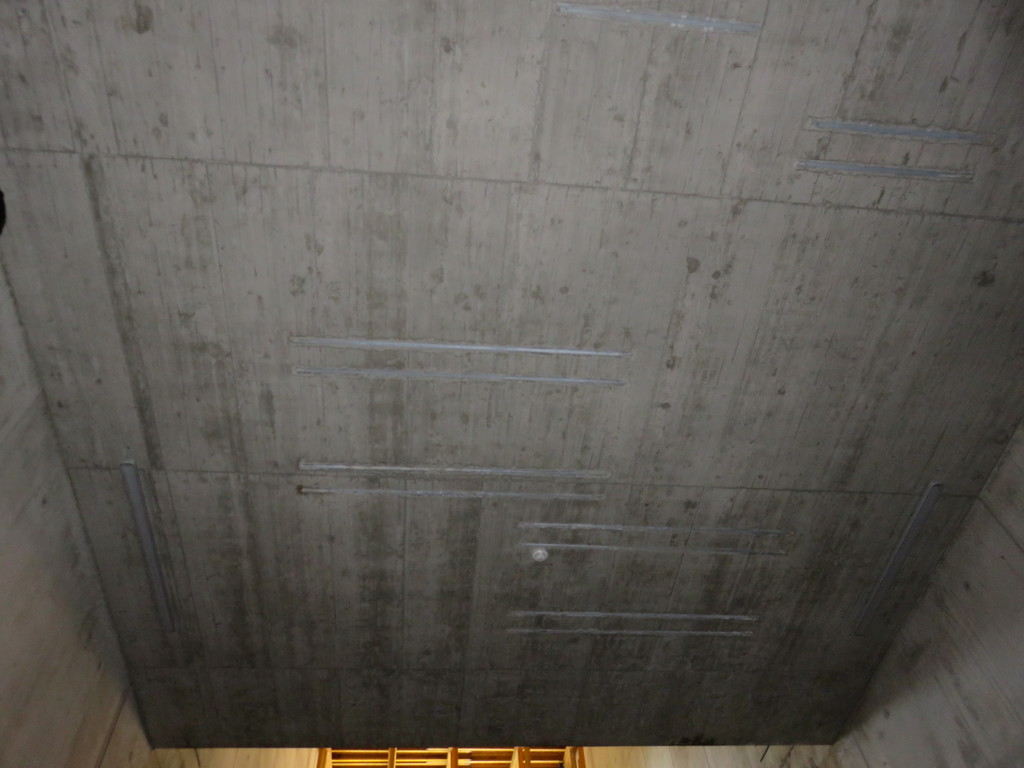

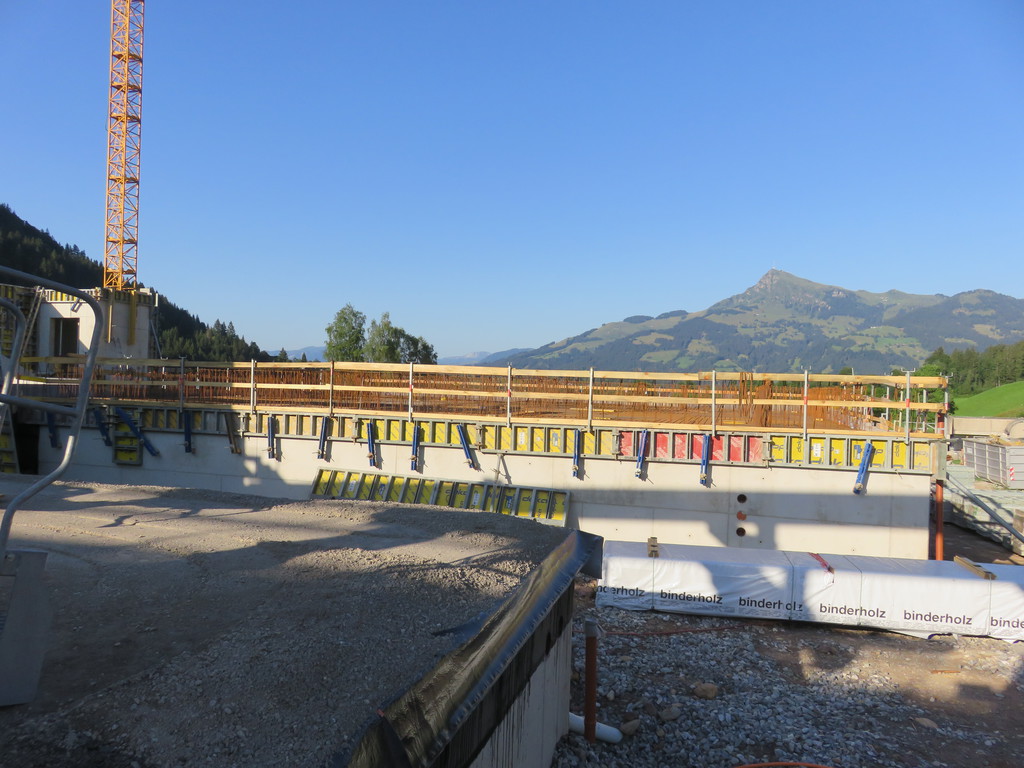

Decke Kassenbereich



An der Piste gibt es keine Veränderungen




Teil 2

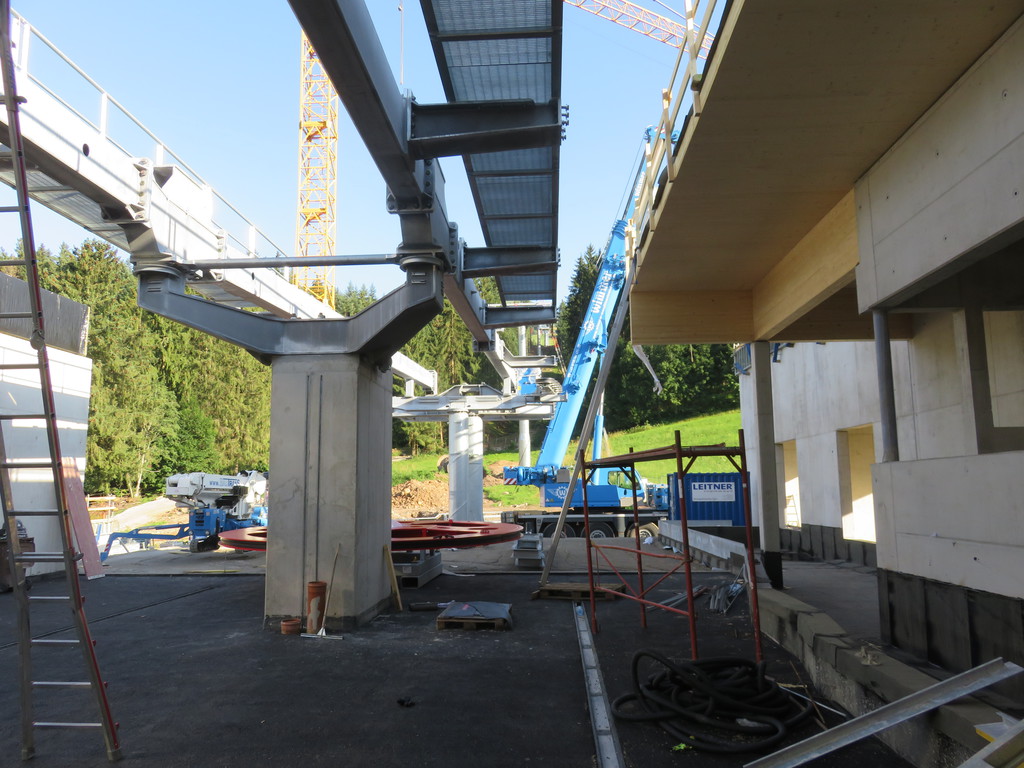

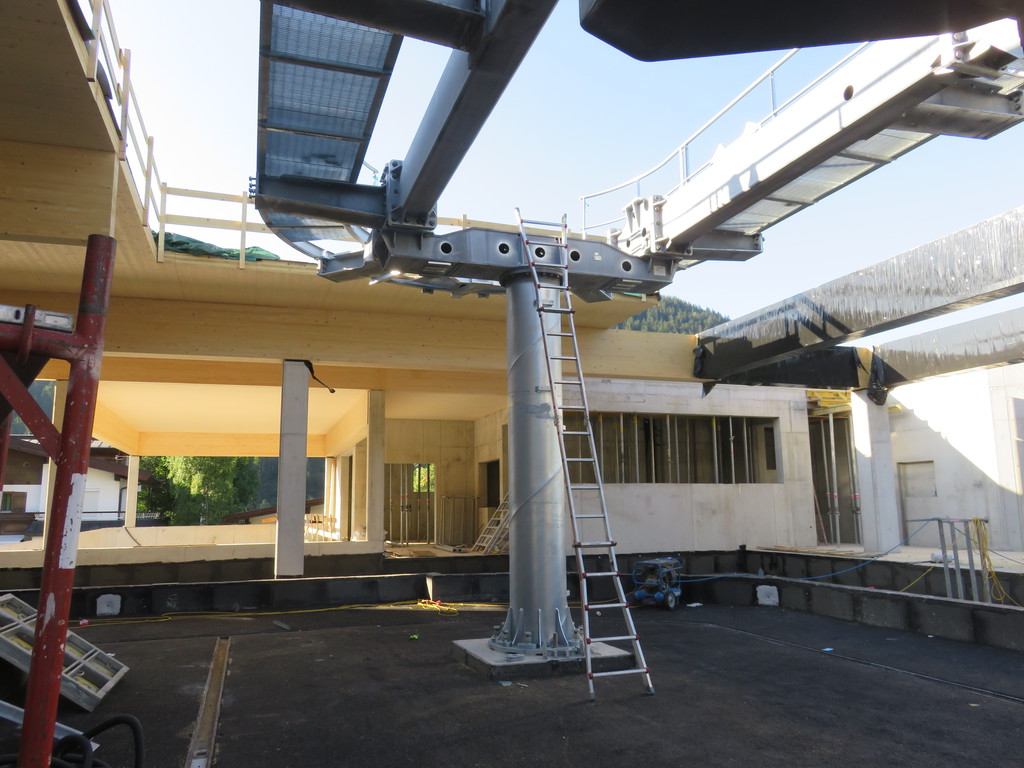

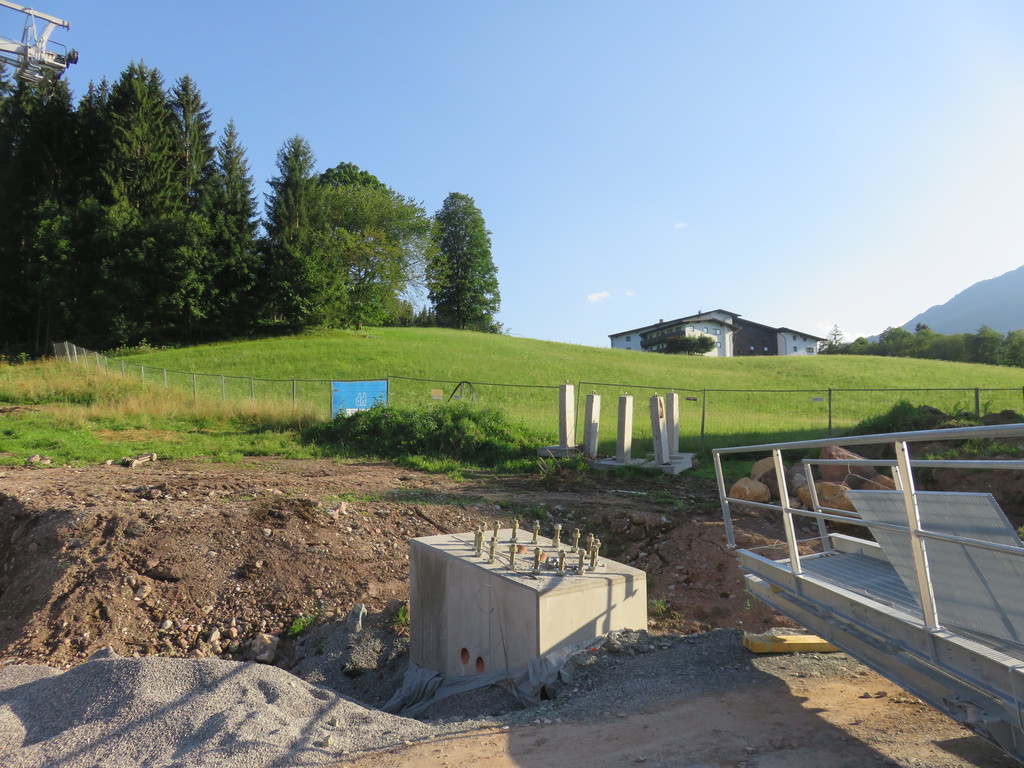

Ausfahrtsstütze



links alte Trasse rechts neue Trasse



vergessene :D :D Stütze von unten



Bereich Fleckalm von unten.

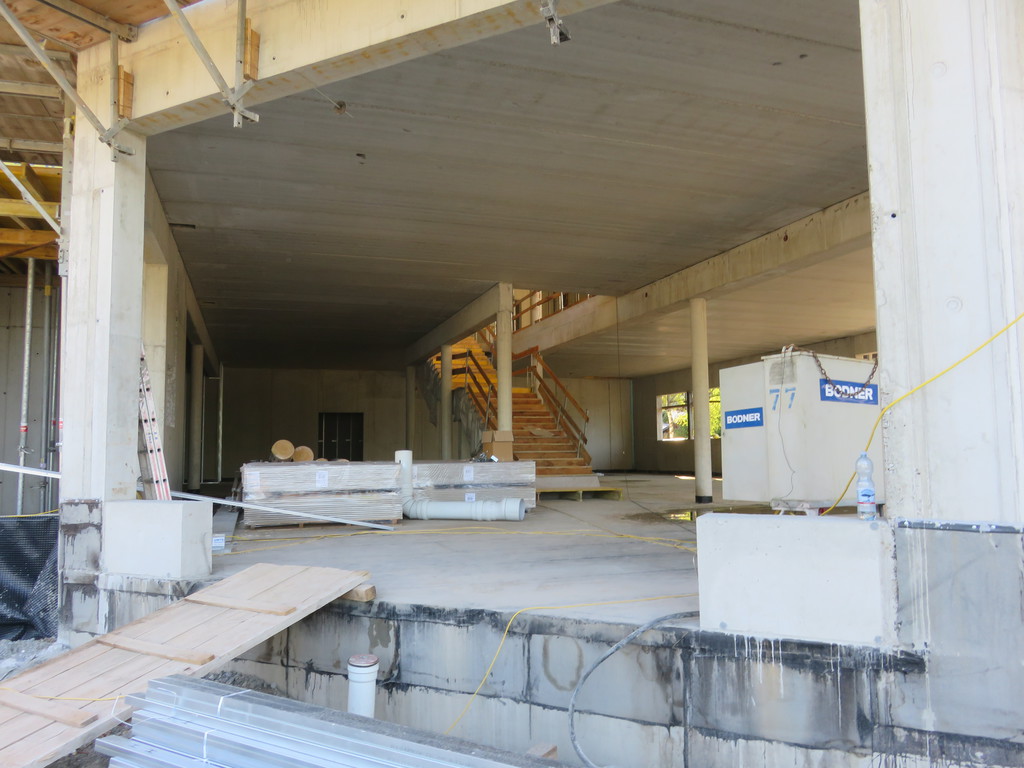

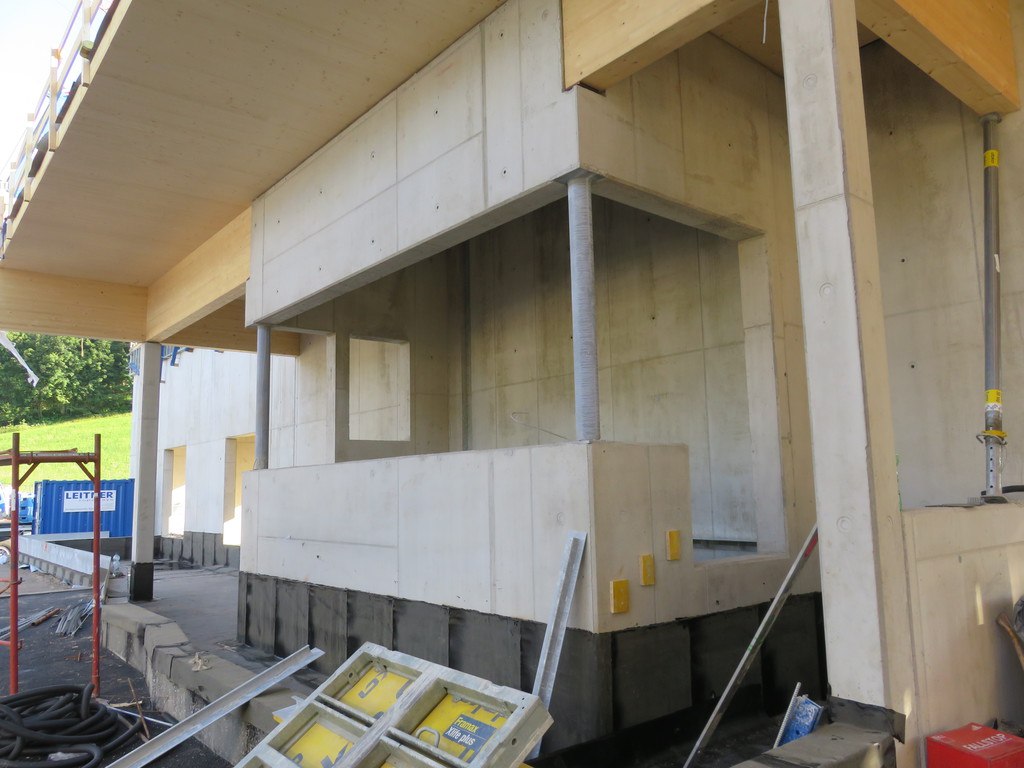

Kassenbereich



und von innen

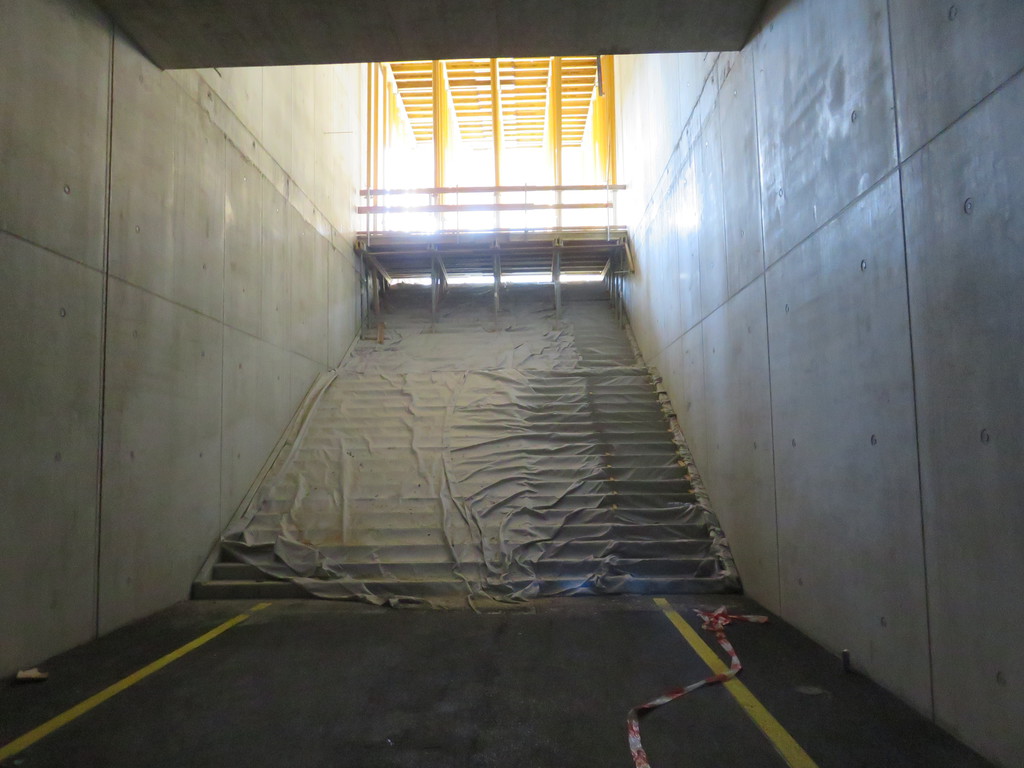

Rolltreppe von unten

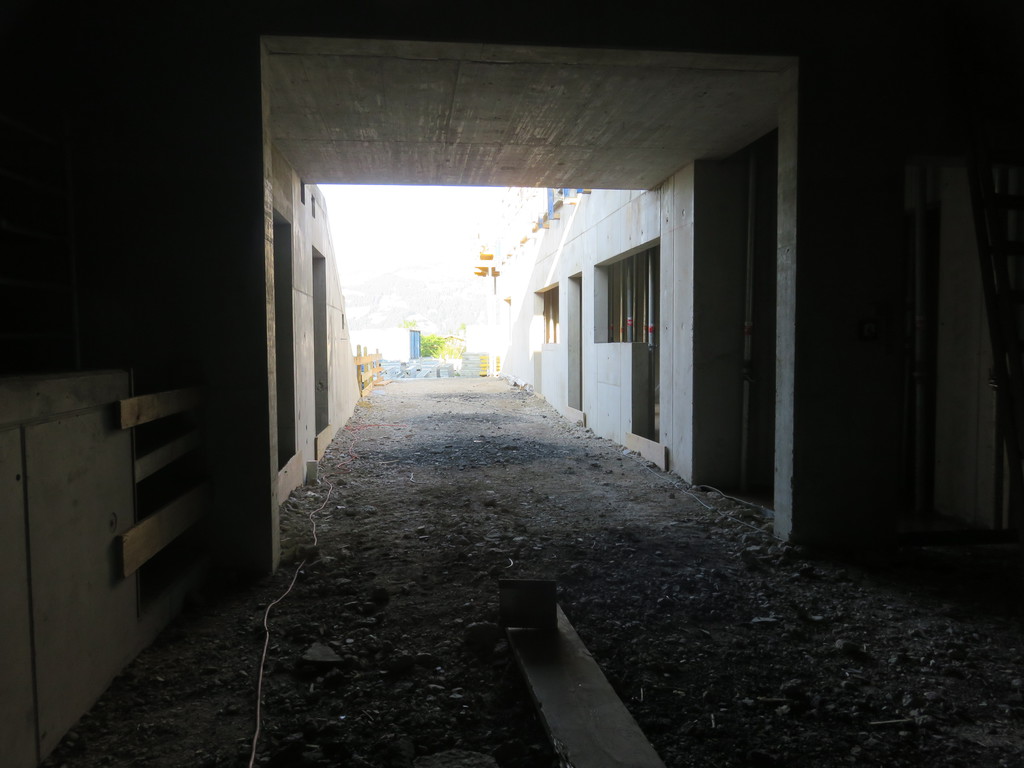

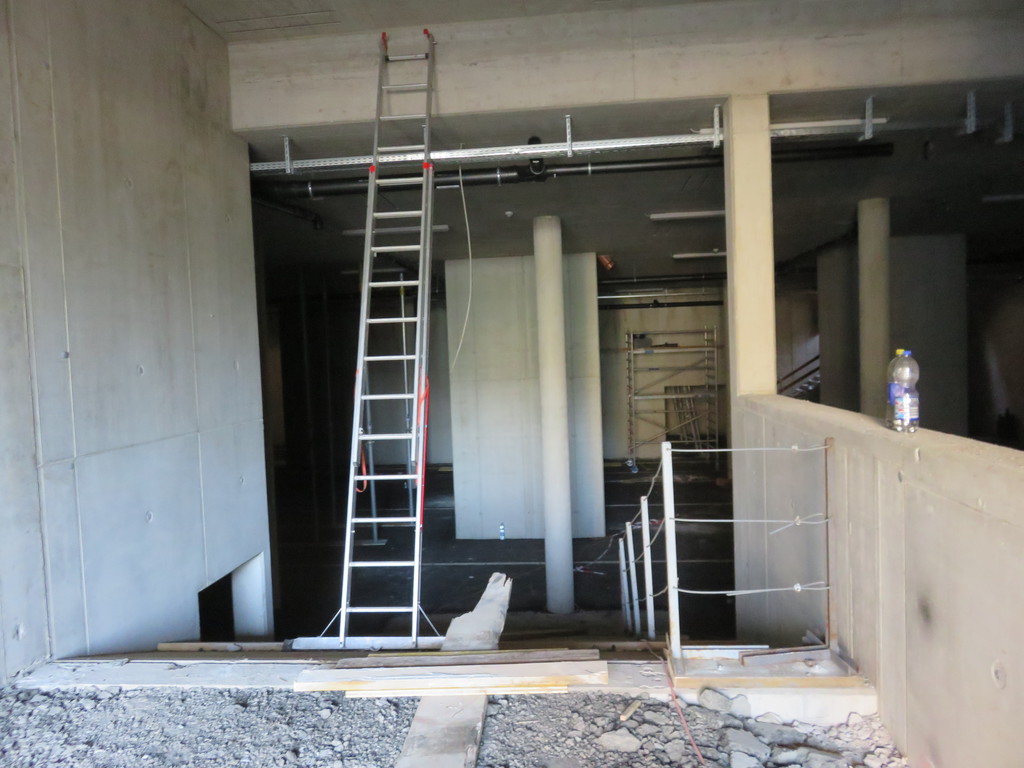

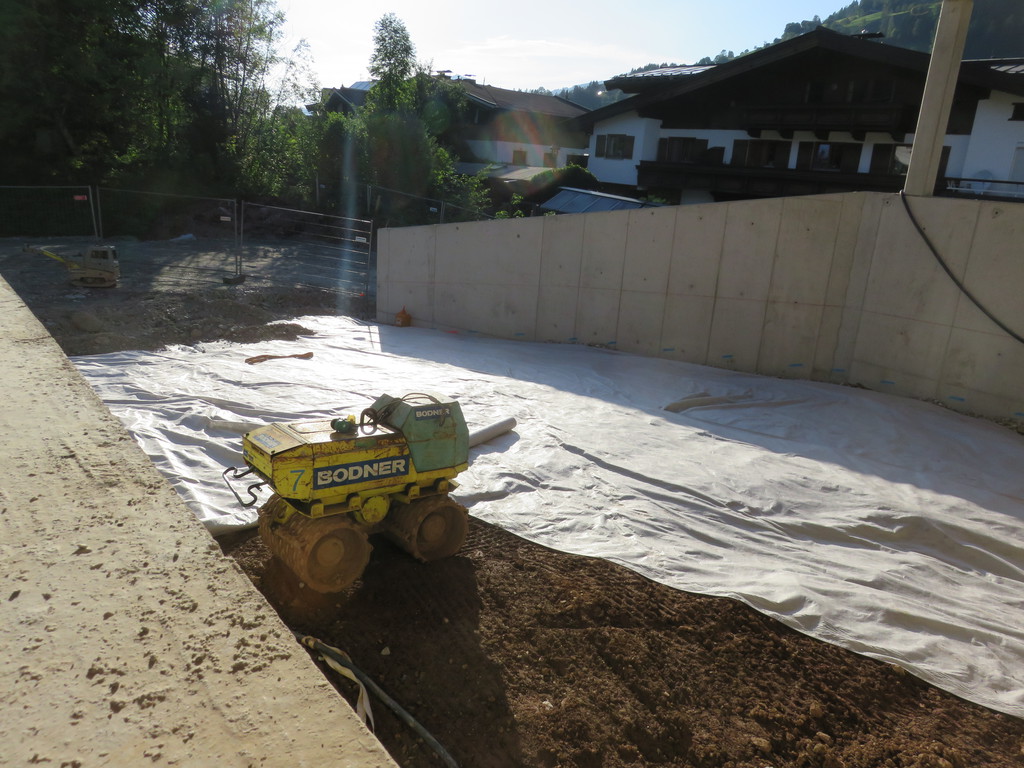

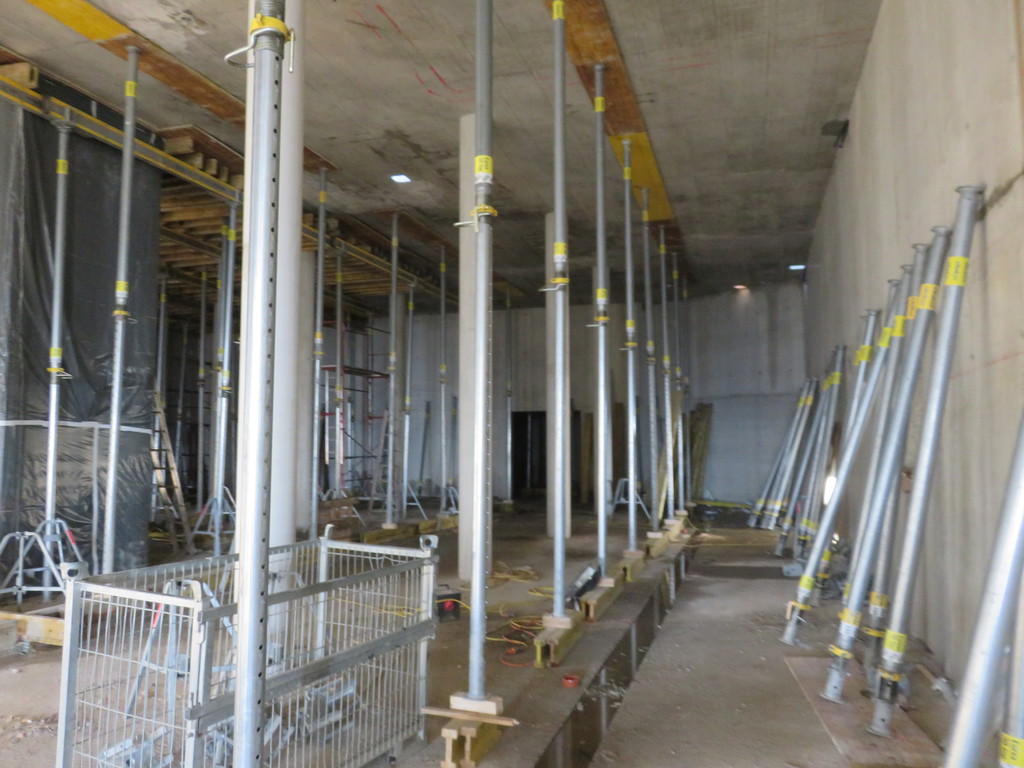

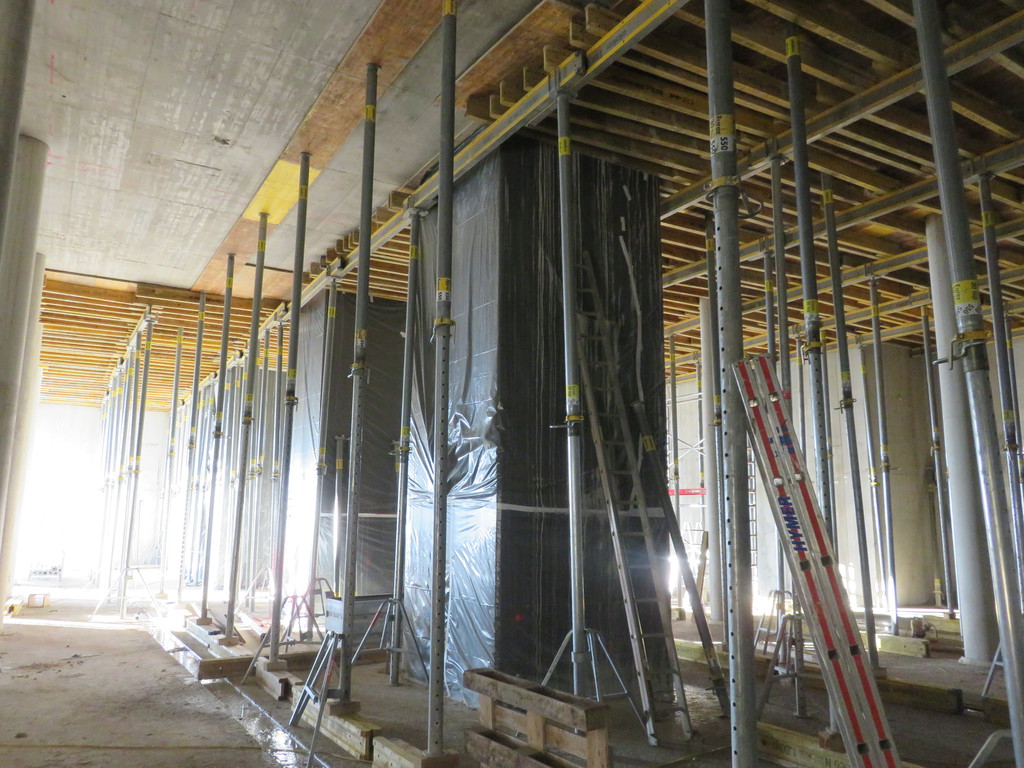

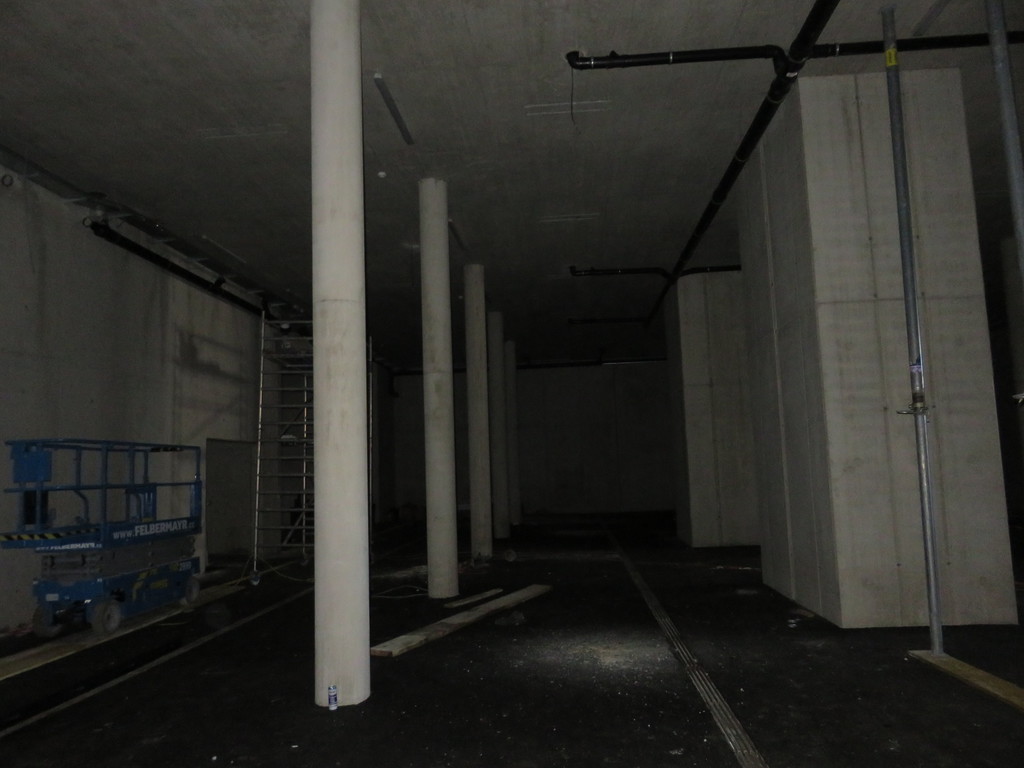

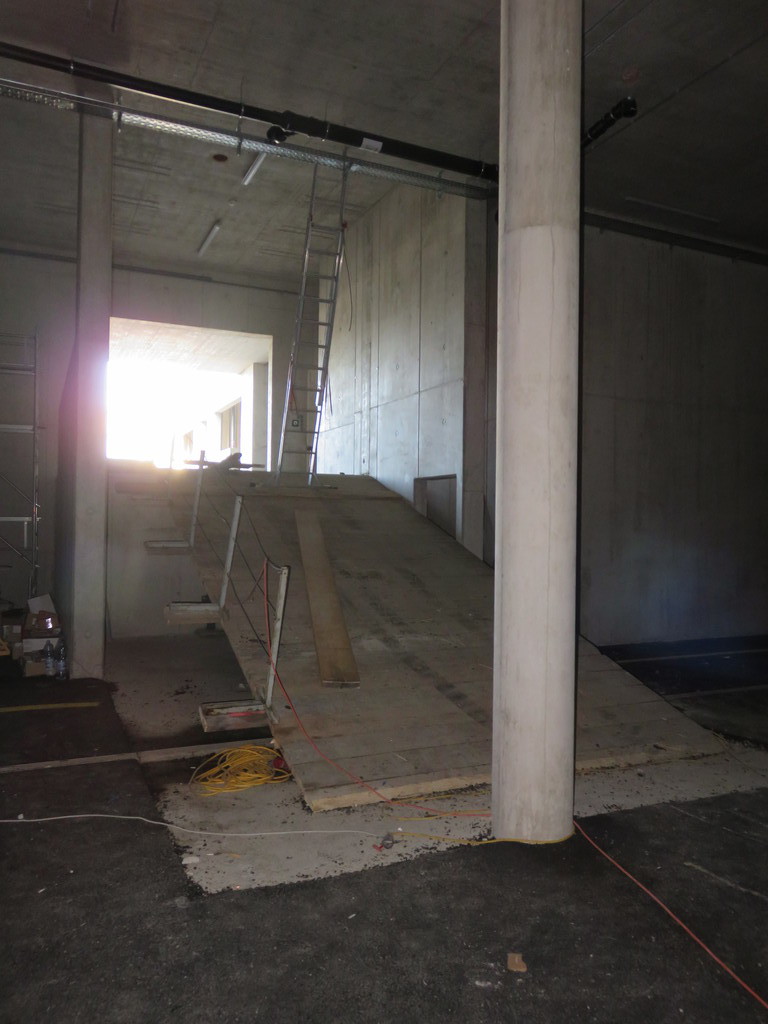

ab in den Keller / Garage

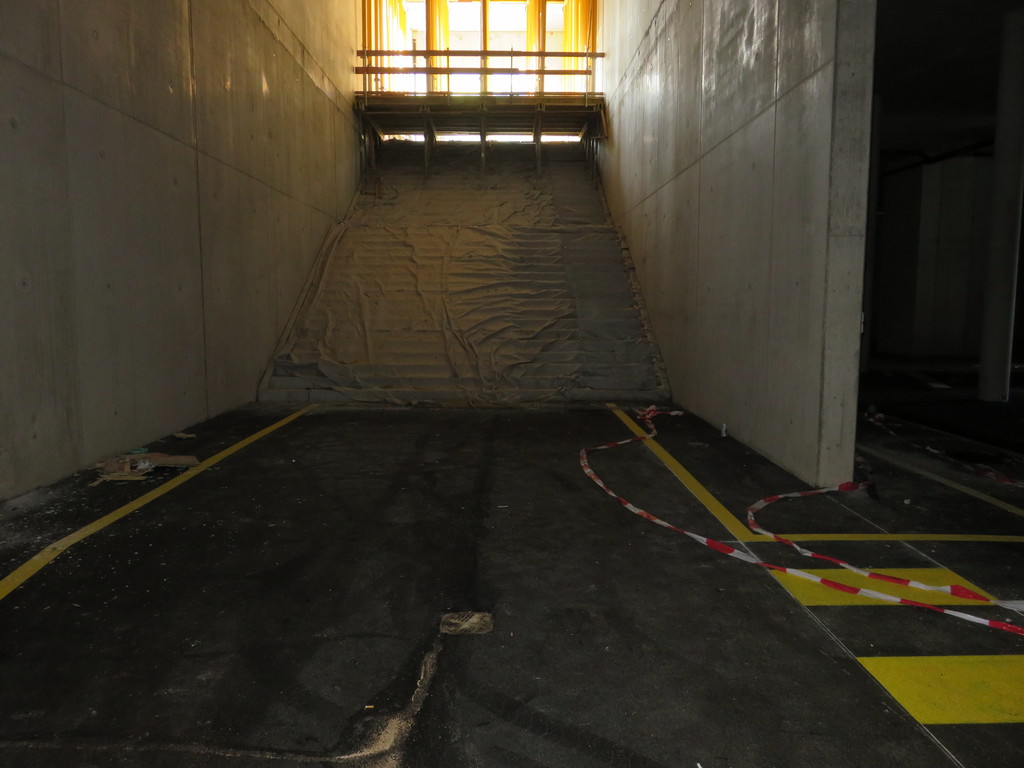

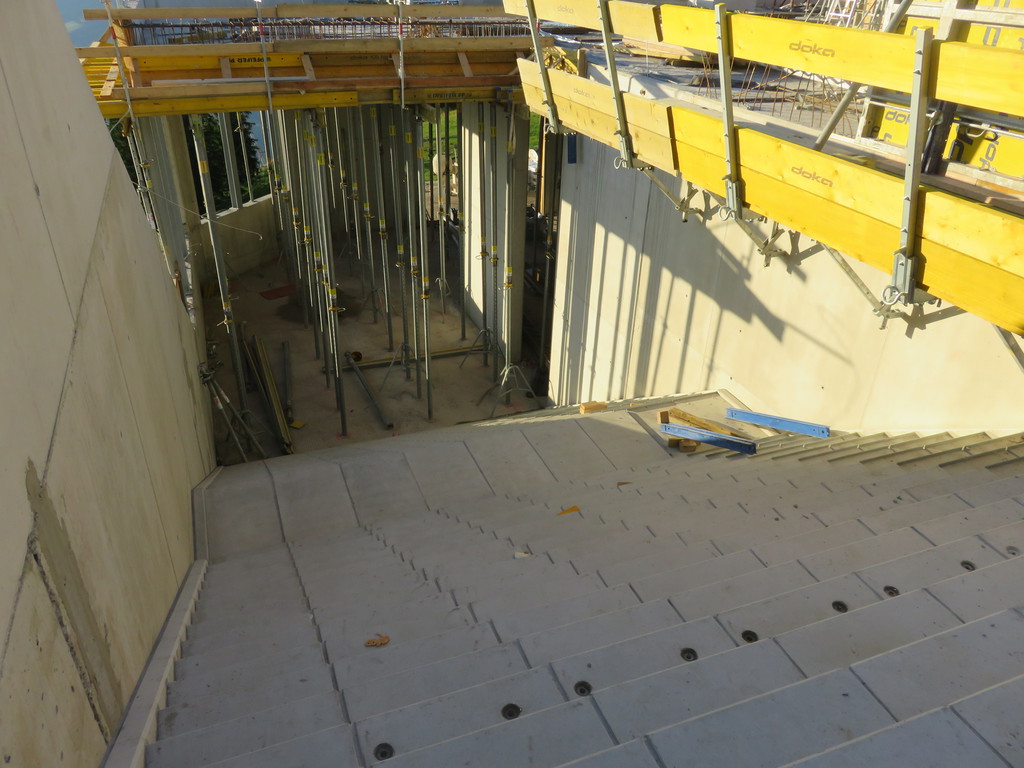

Gondelgarage Treppe

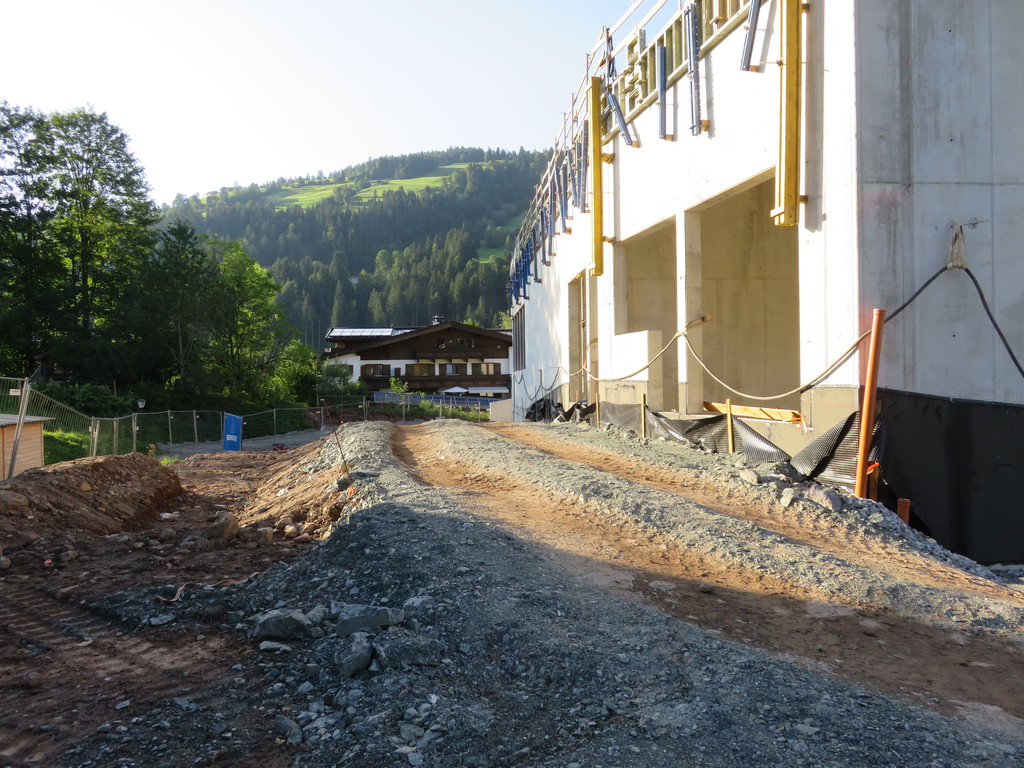

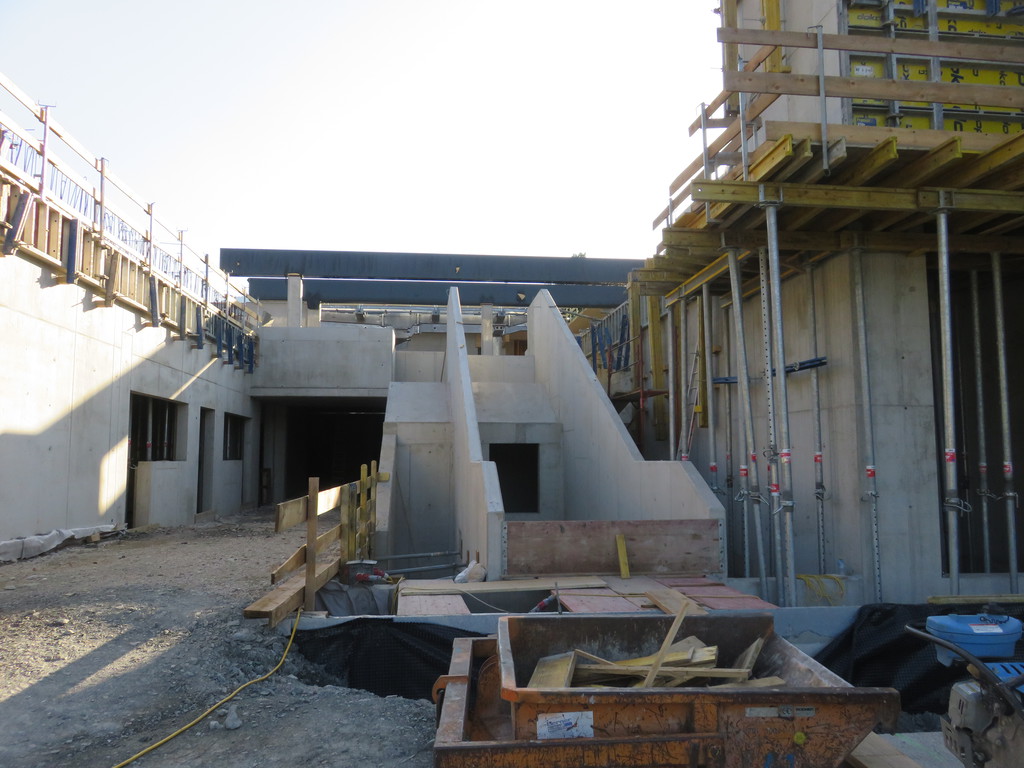

für was diese Ausfahrt ist keine Ahnung







keine Ahnung ob das der Einstiegsbereich von der Piste ist oder etwas anderes Glaube eher an Anlieferung






Teil 3 der Rest

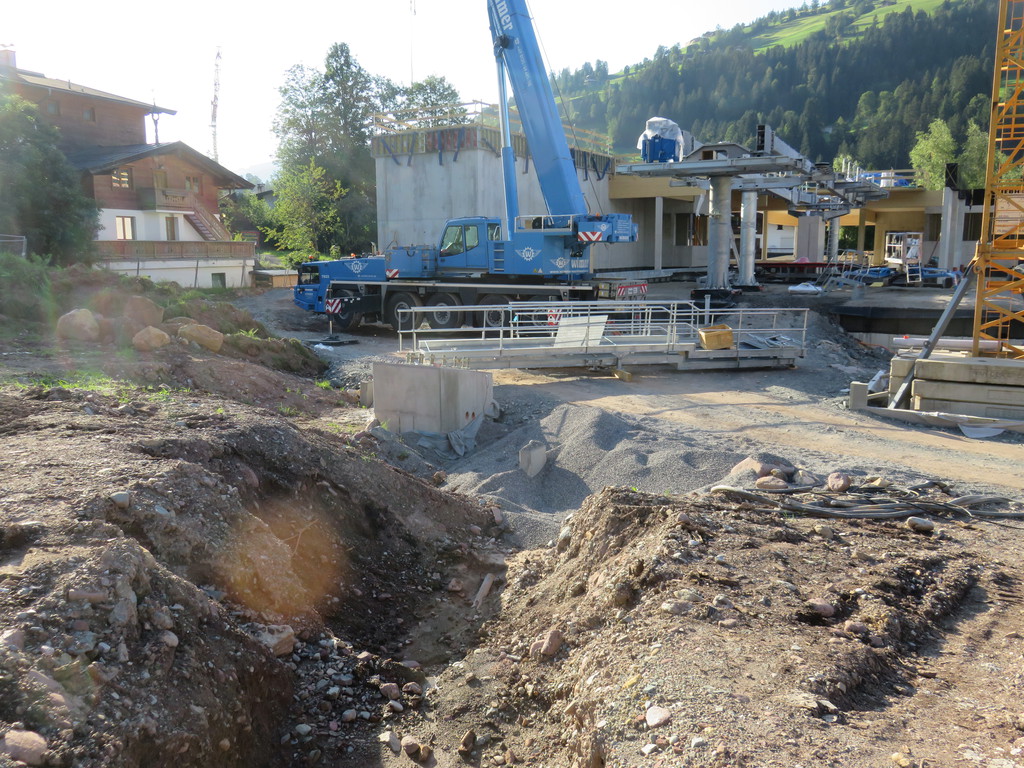

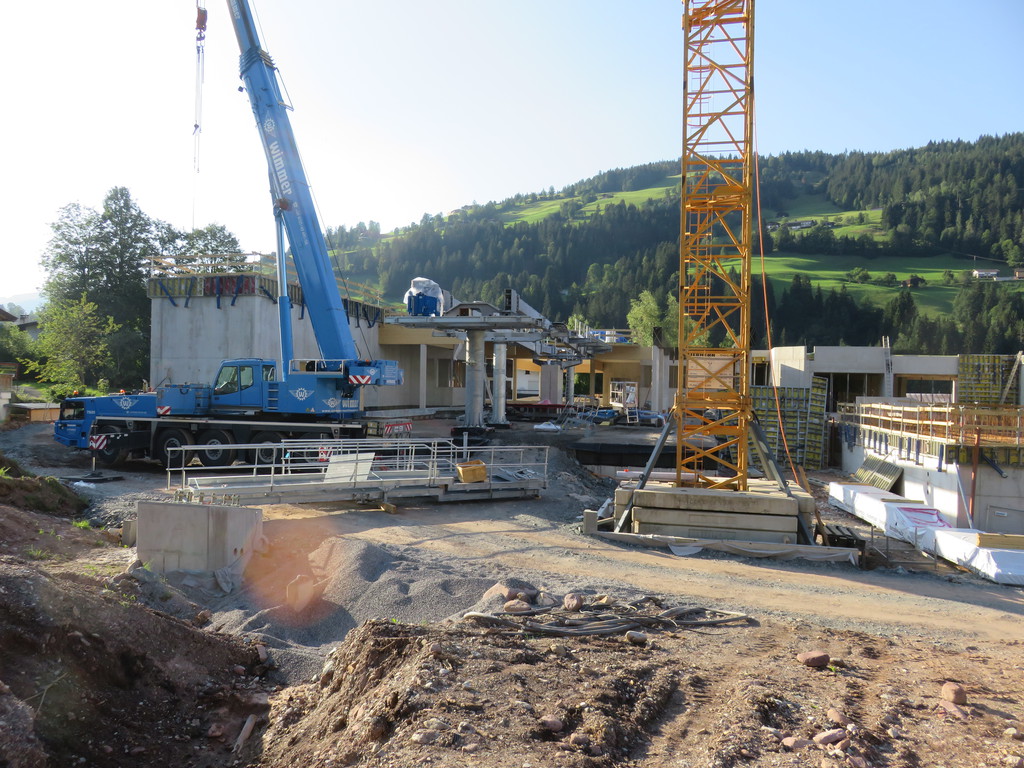

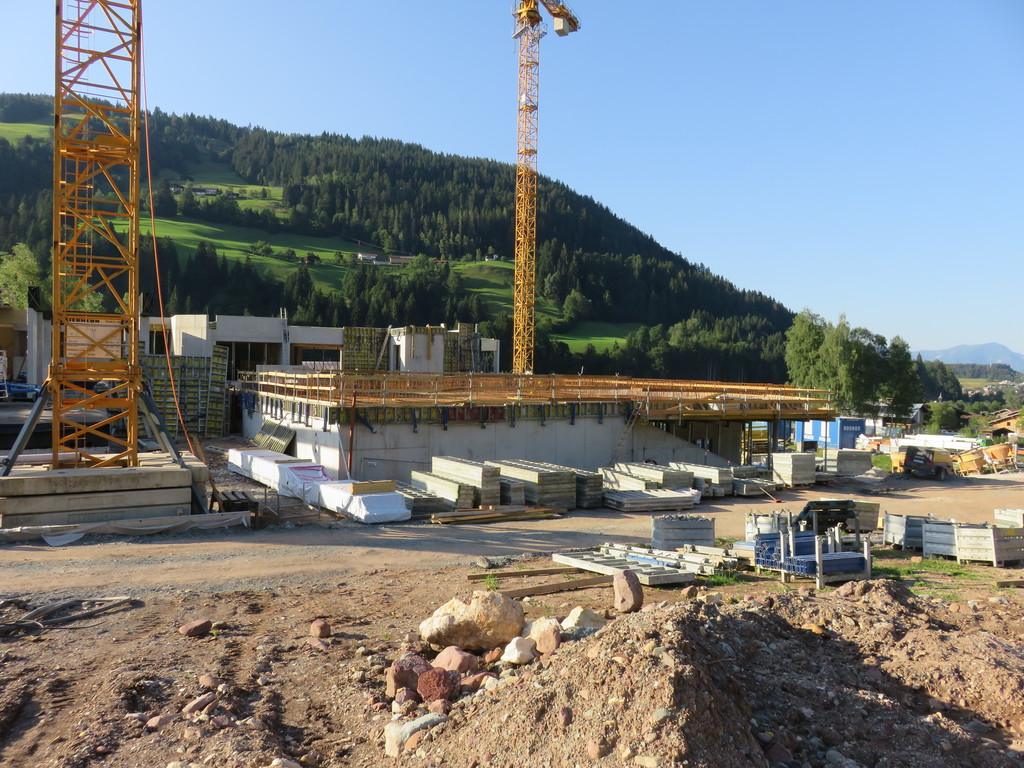

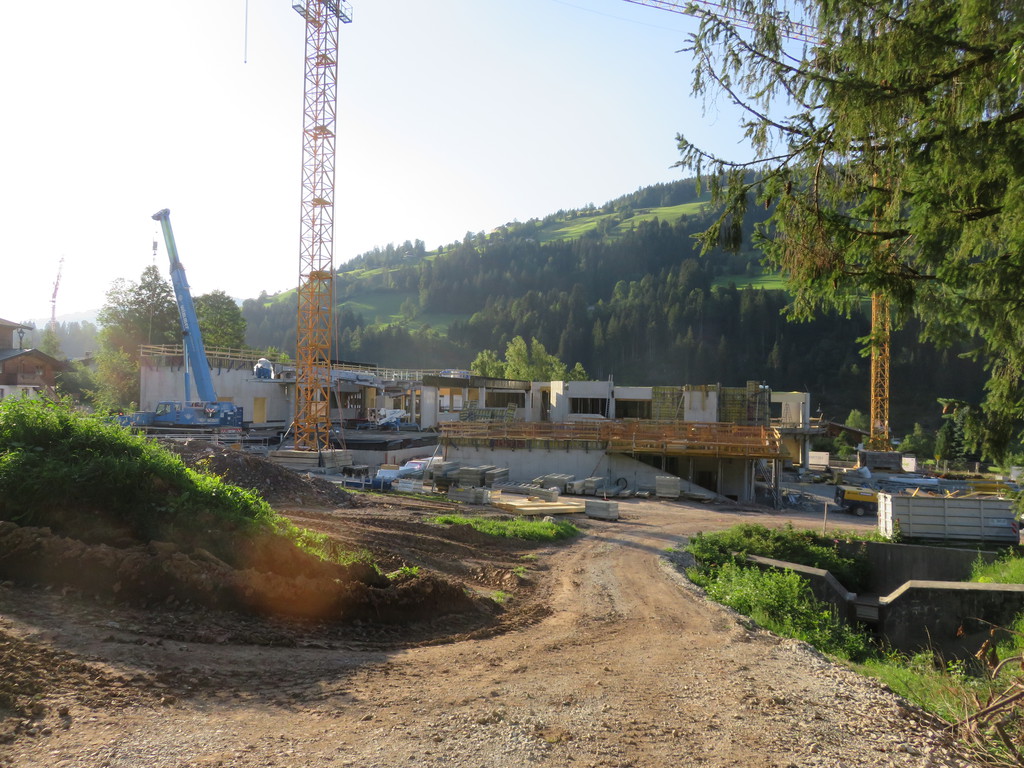

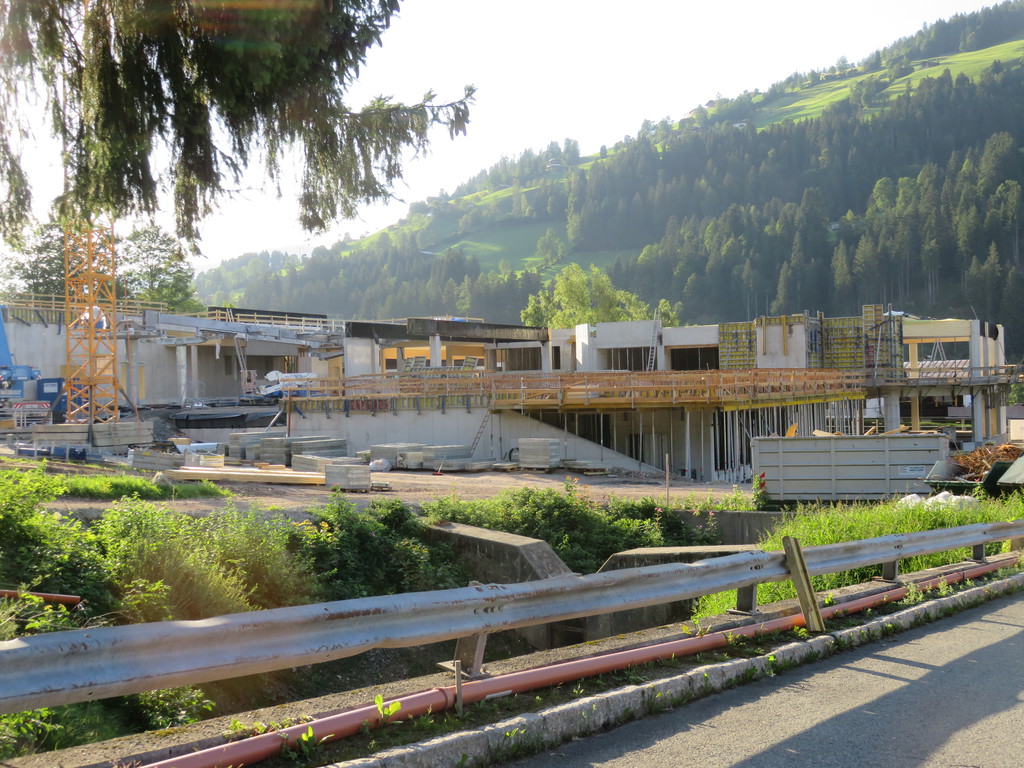

Übersicht aus der Ferne

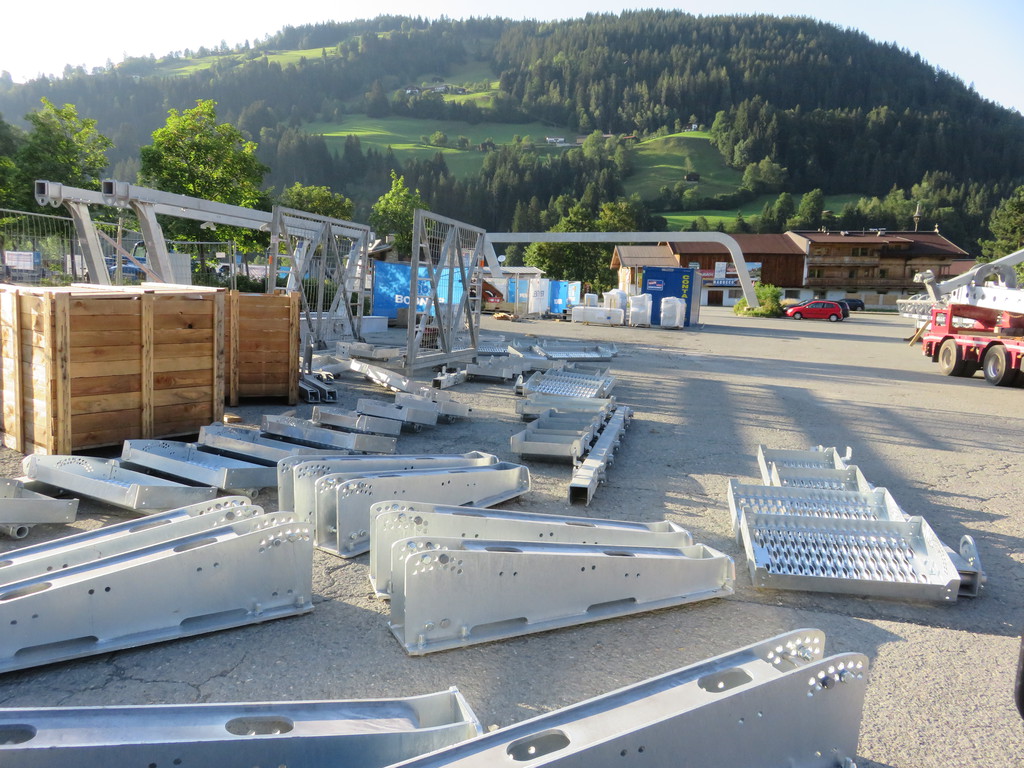

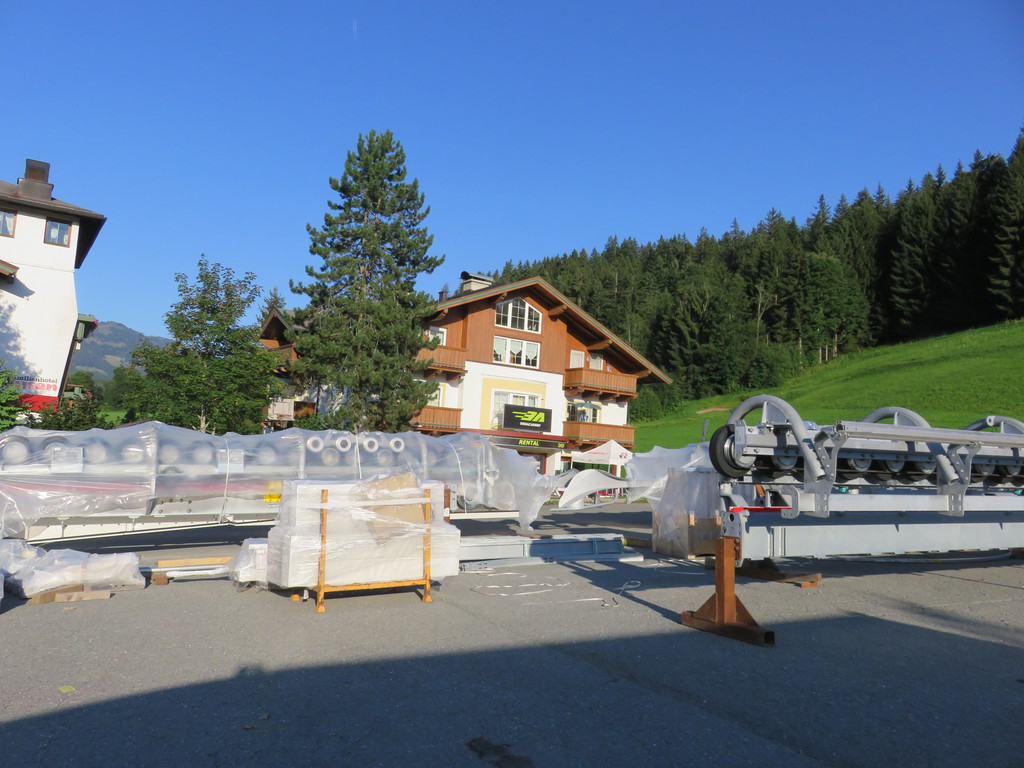

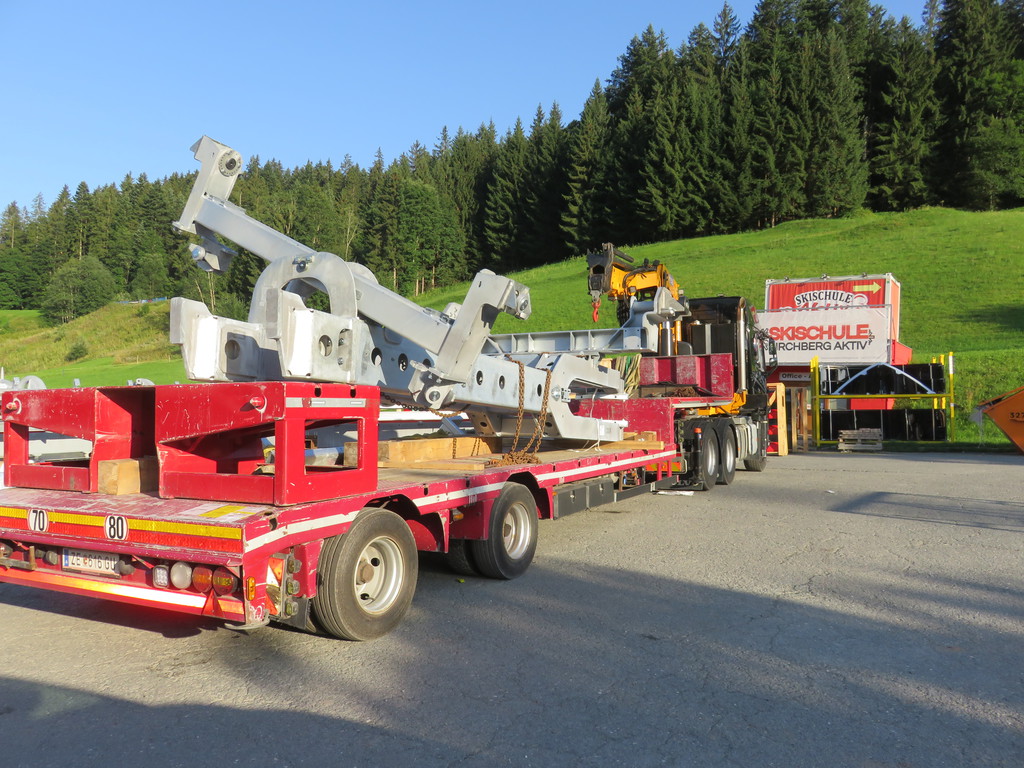

Die nächsten Teile für die Montage





schon auf LKW verladen




Stand heute 13.08.2019

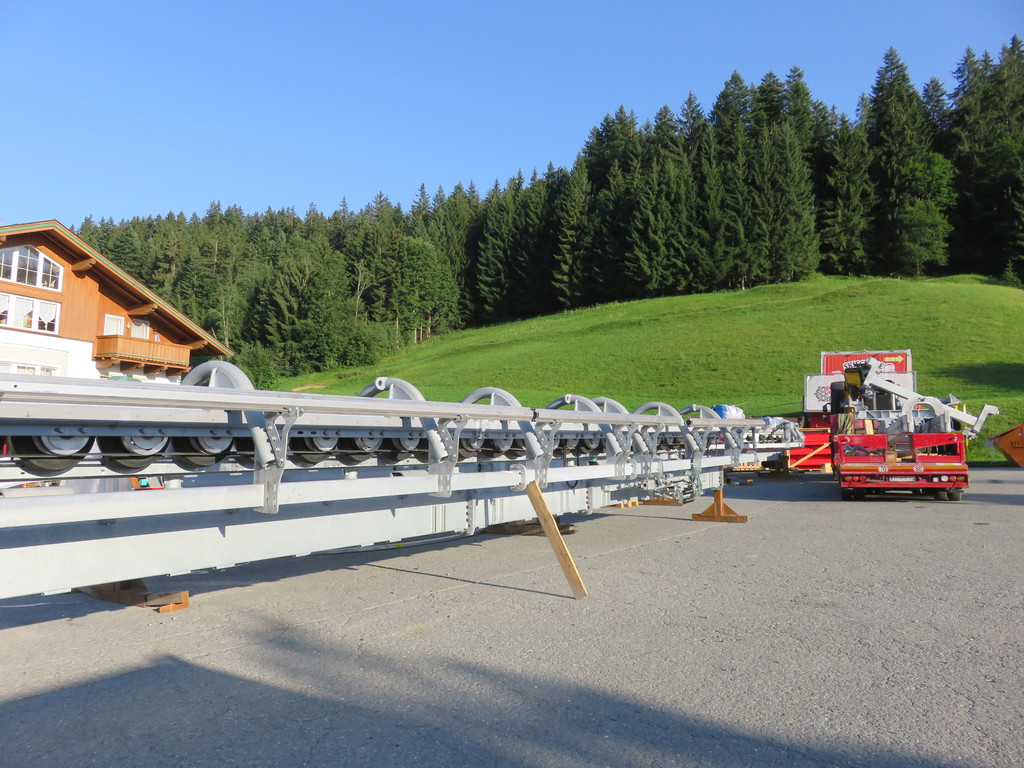

Die ganzen Rollenförderer die auf den Parkplatz waren sind verbaut, auf dem Kassengebäude wurde mir dem nächsten Stockwerk angefangen.

Auf den Berg wurden weitere Stützen gestellt.

14.08.2019

Ich war heute bei der Bergstation

Nicht viel Veränderung zum Sonntag wobei im oberen Bereich fast alle Stützen fertig gestellt sind bis auf die Einfahrtsstützen.
Die Materialseilbahn wird warscheinlich bald abgebaut.

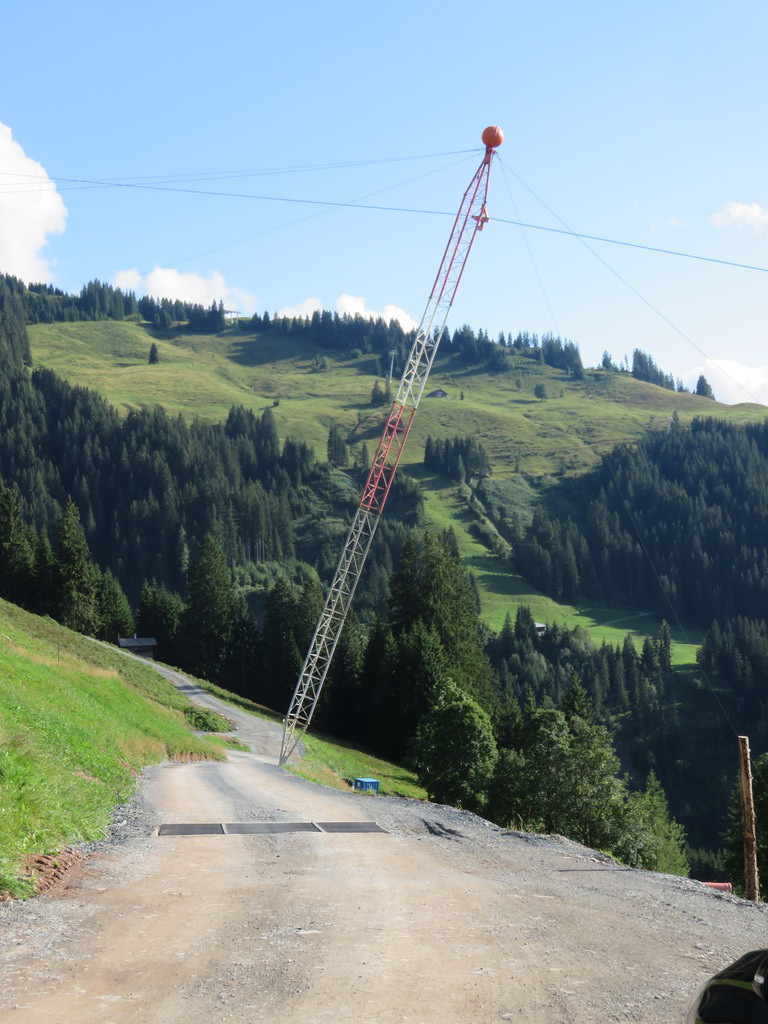

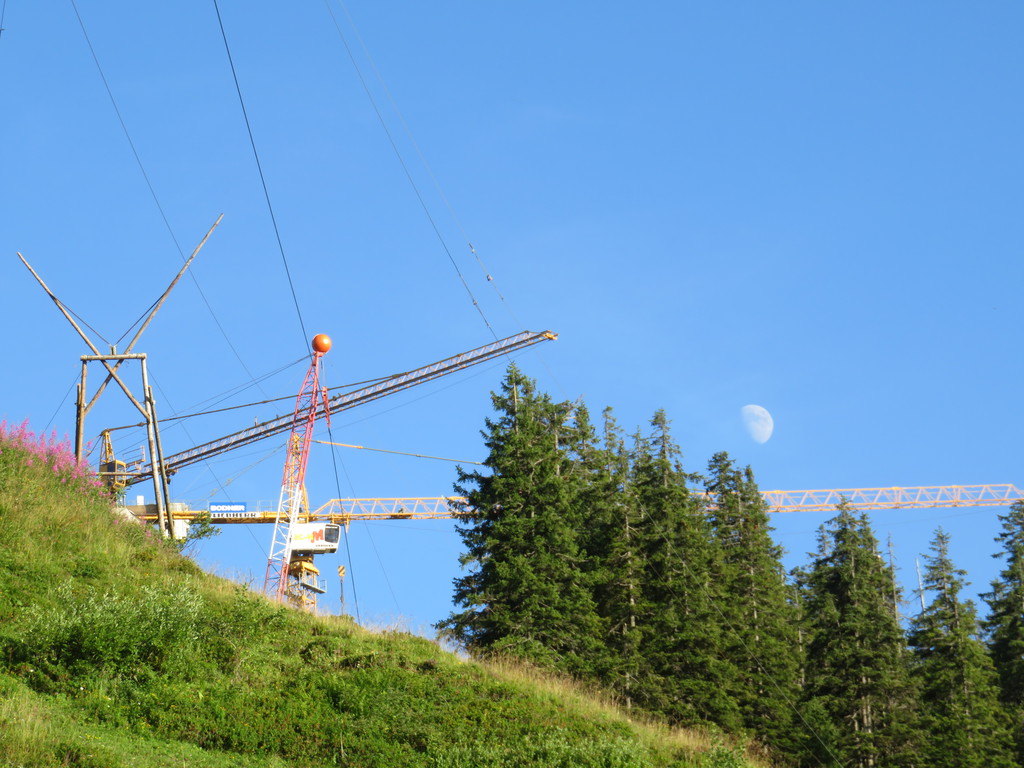

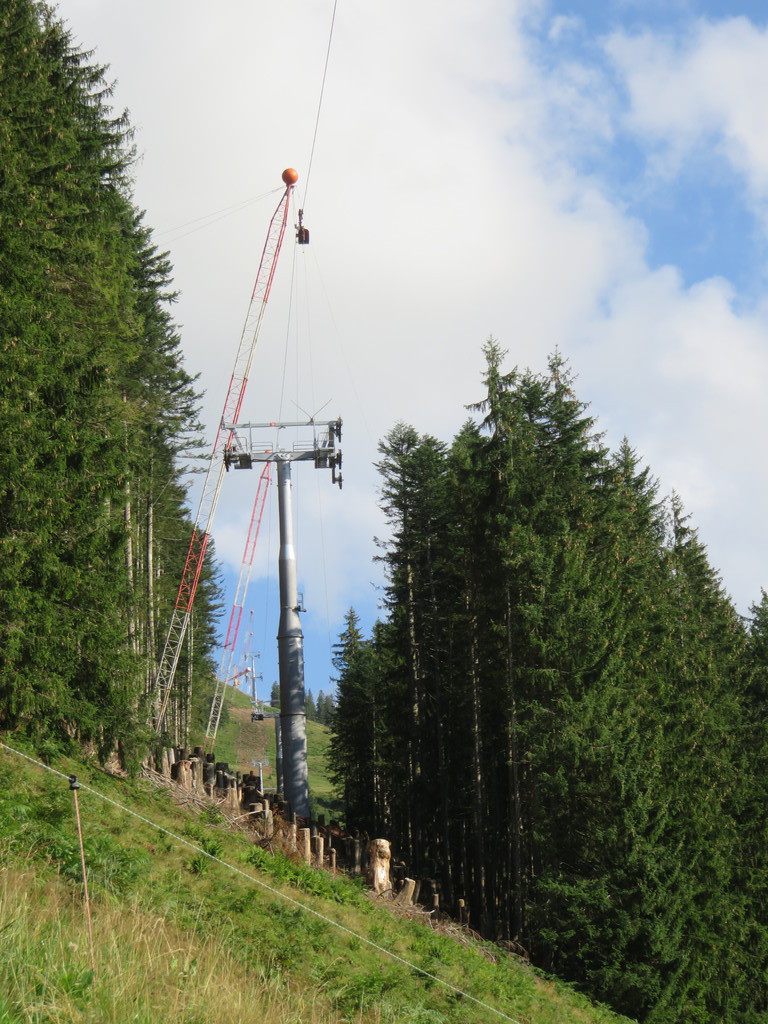

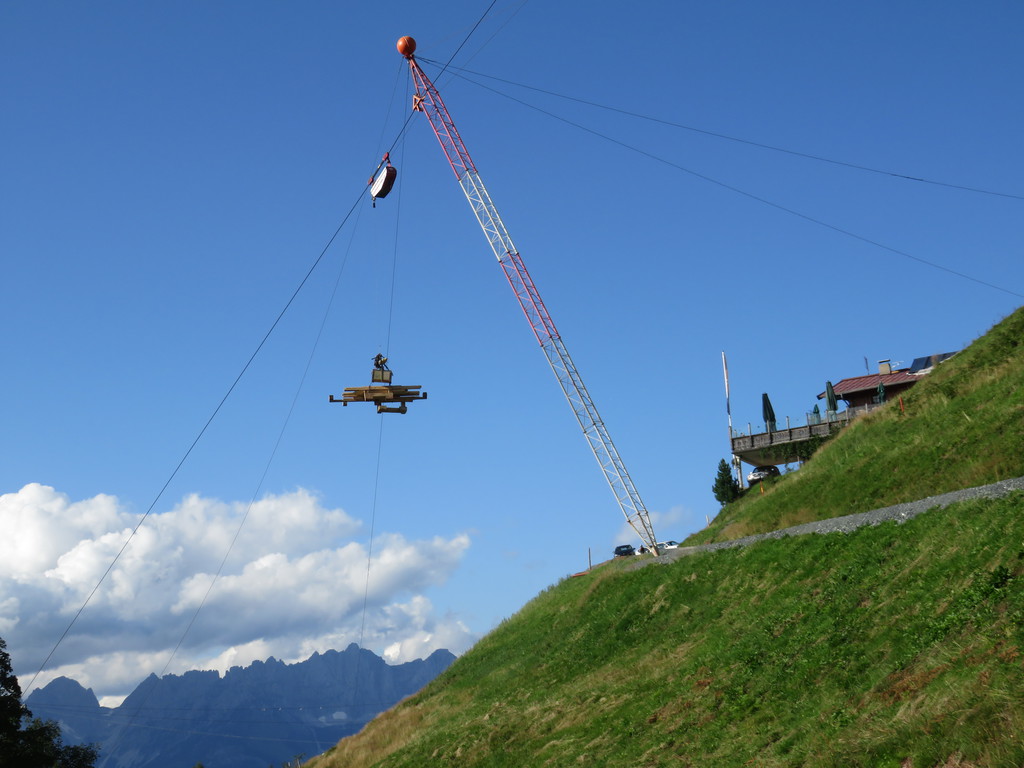

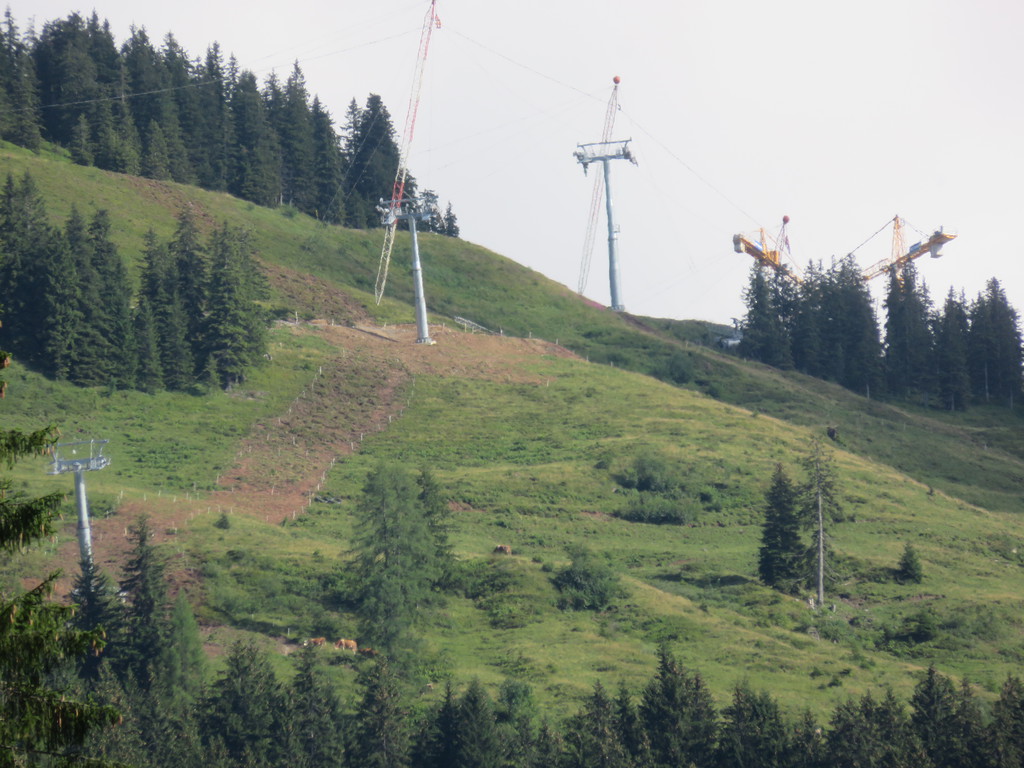

Stützenmontage

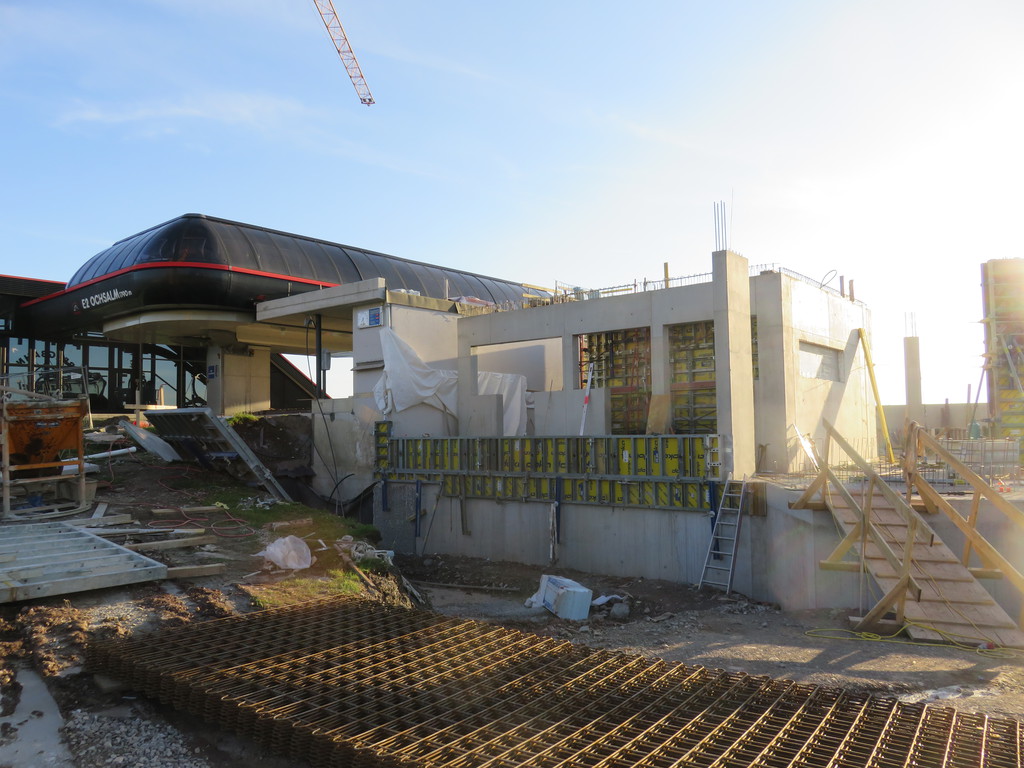

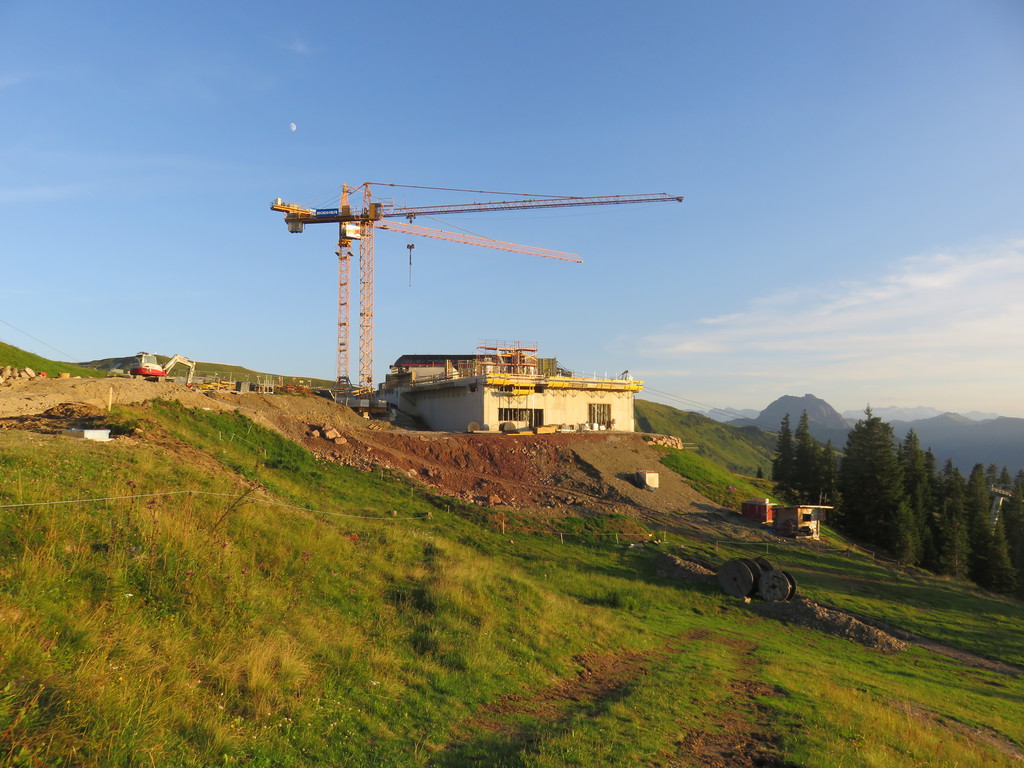

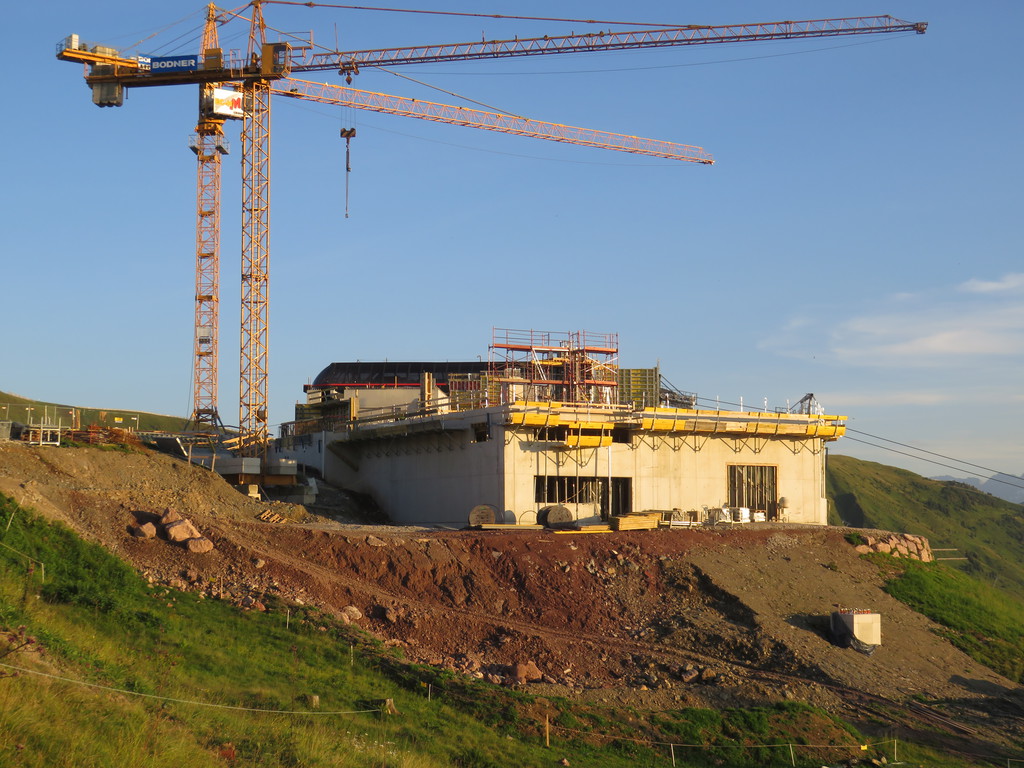

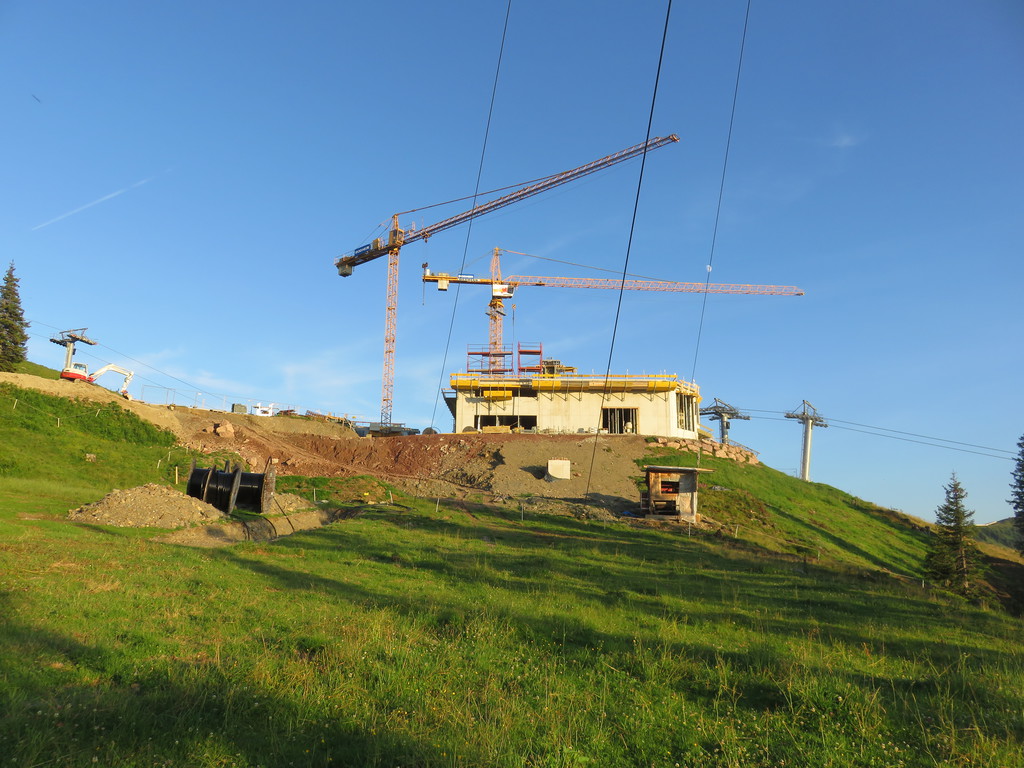

Bergstation



Korrektur Piste

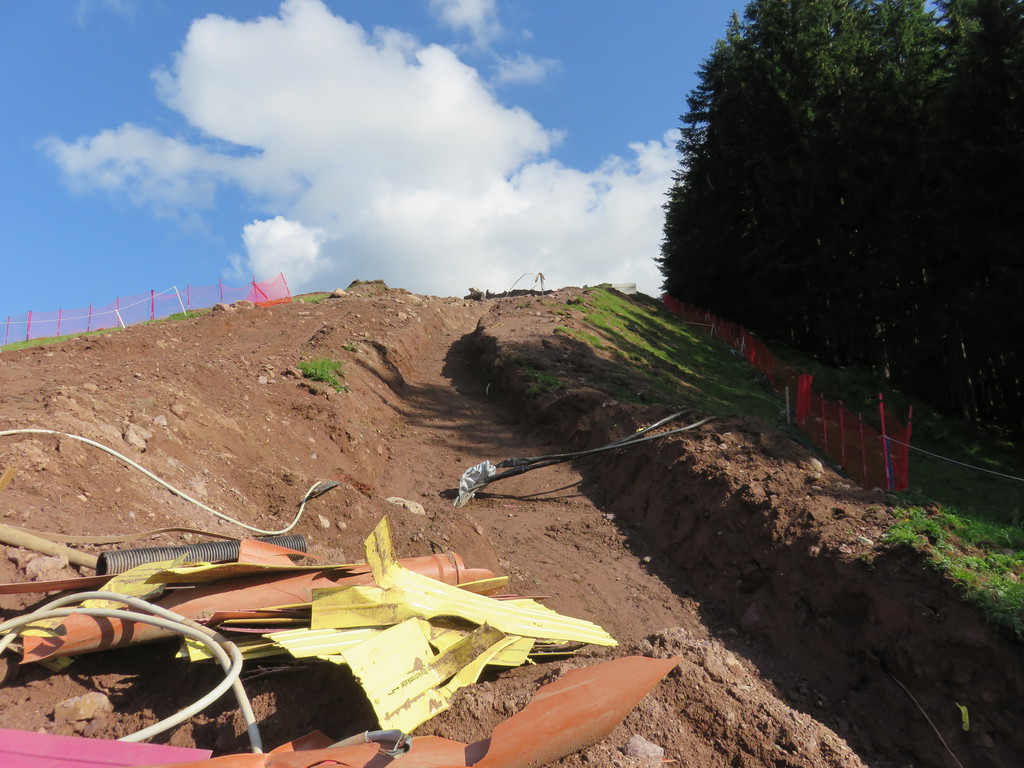

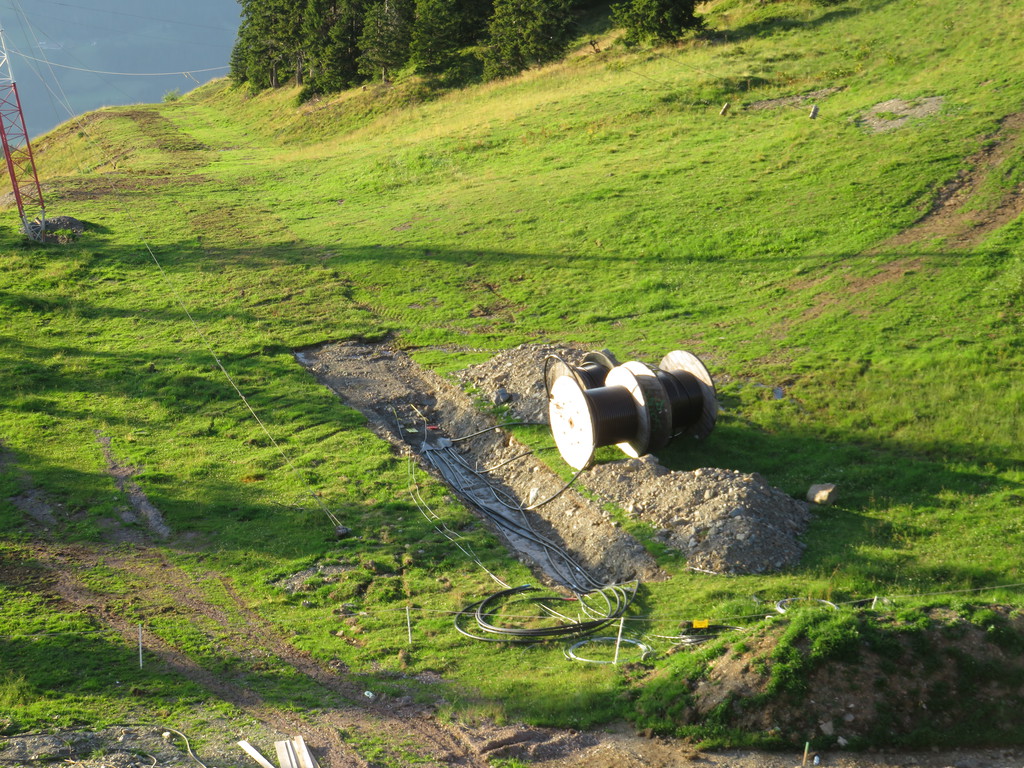

Kabelgraben



Bereich oberhalb Fleckalm

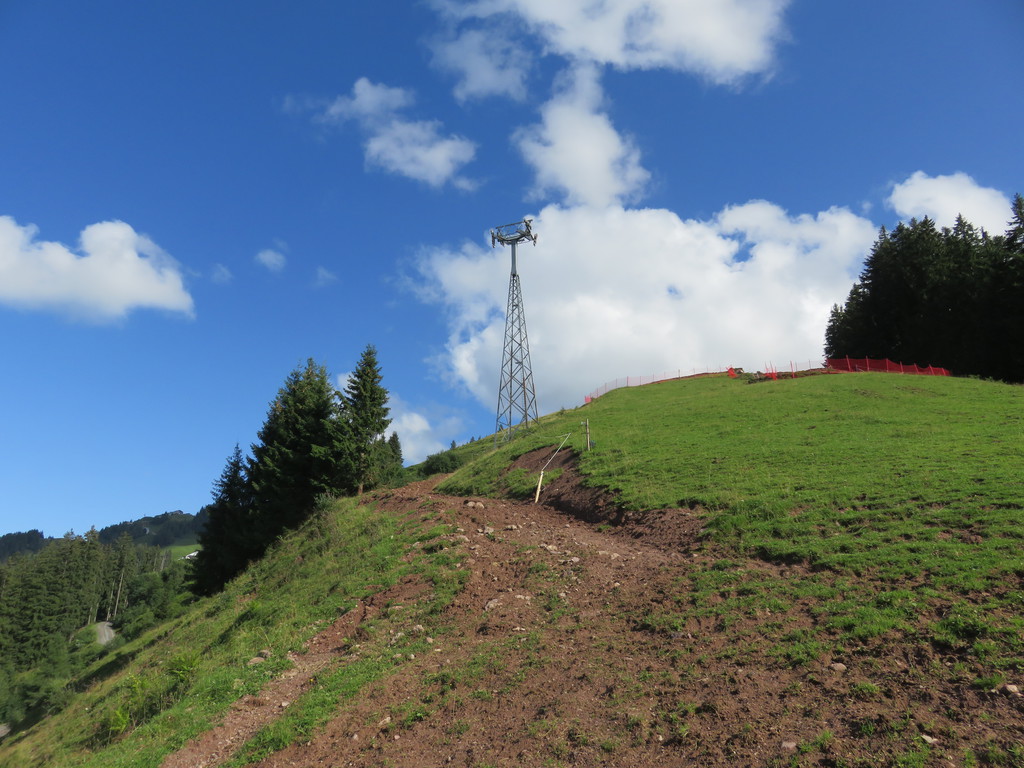

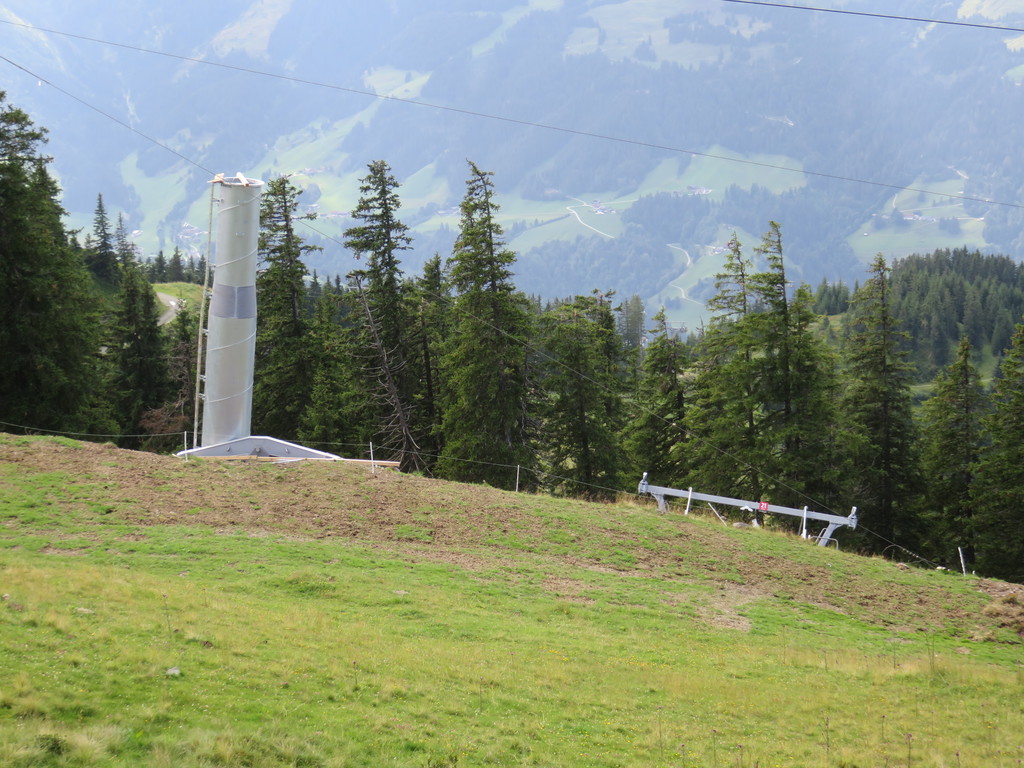

vergessene Stütze







Neue Einfahrt Fleckalm

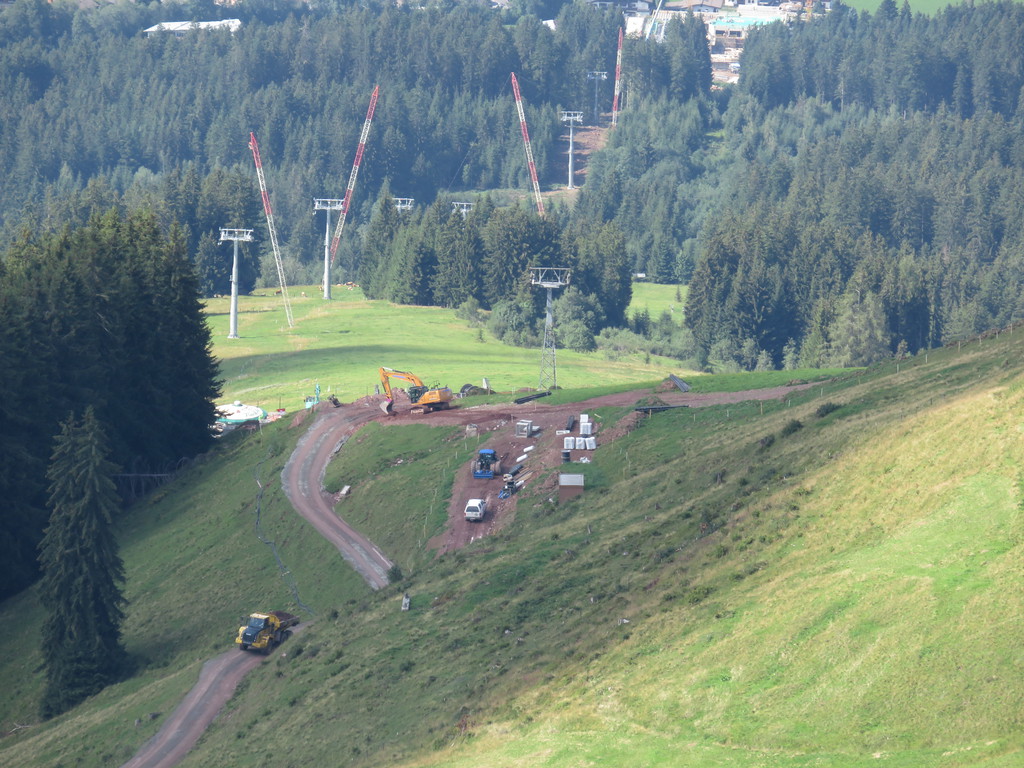

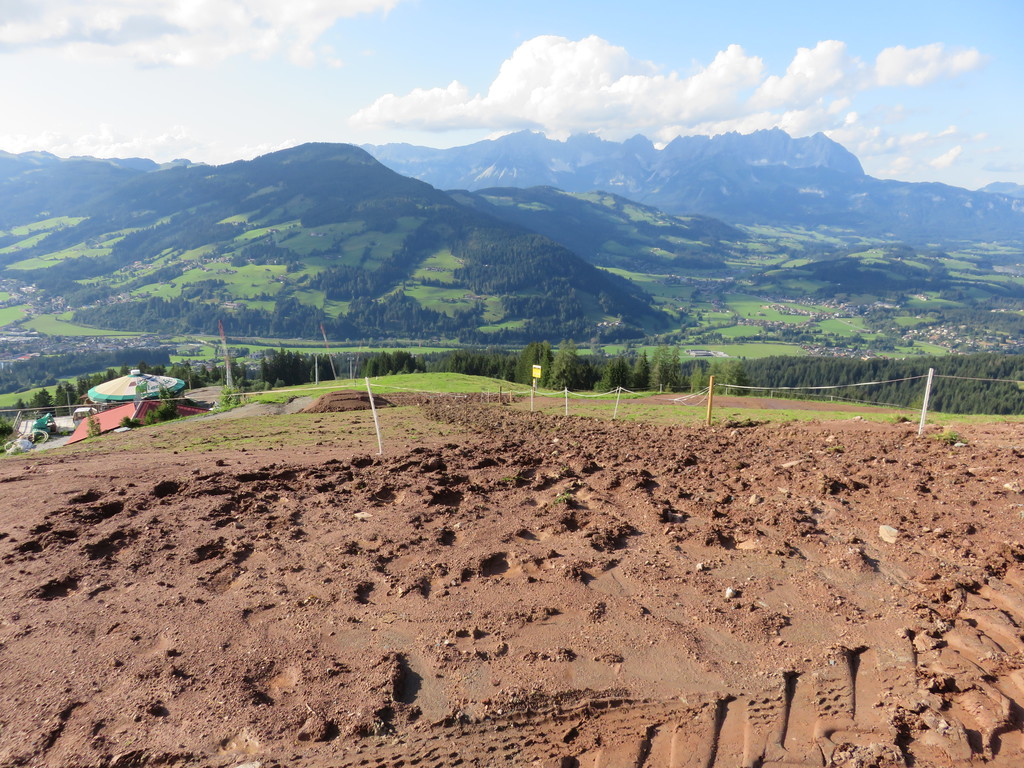

Umgestalltung Piste Bereich Fleckalm





Stütze 14 ist Teil des Knicks

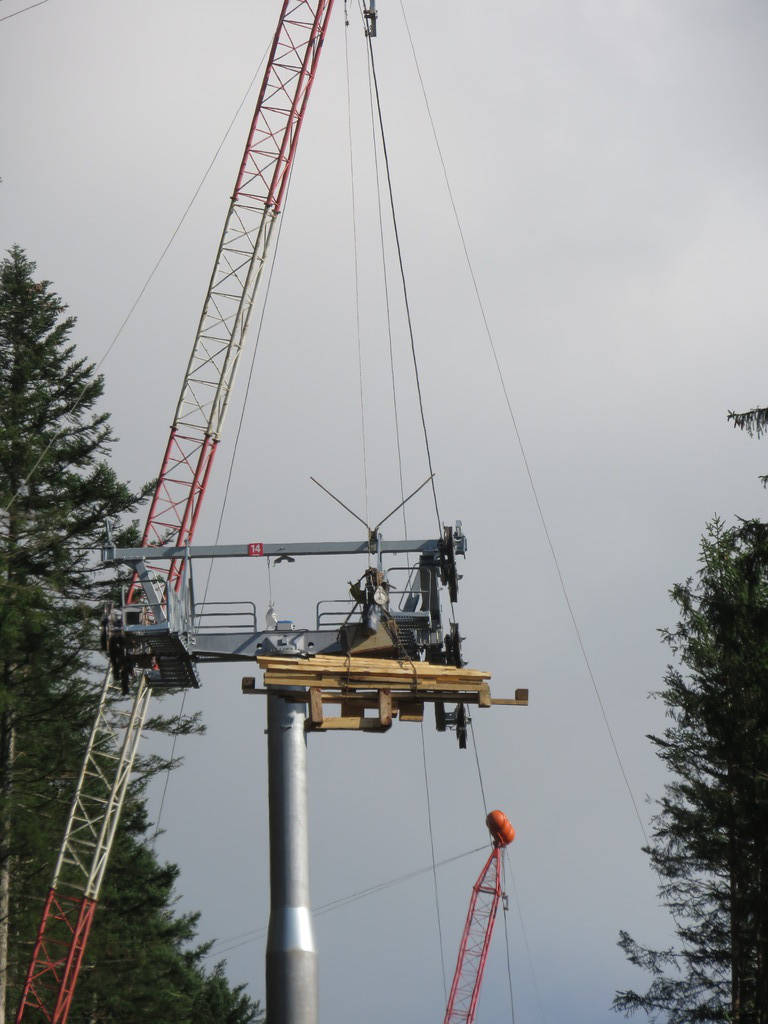

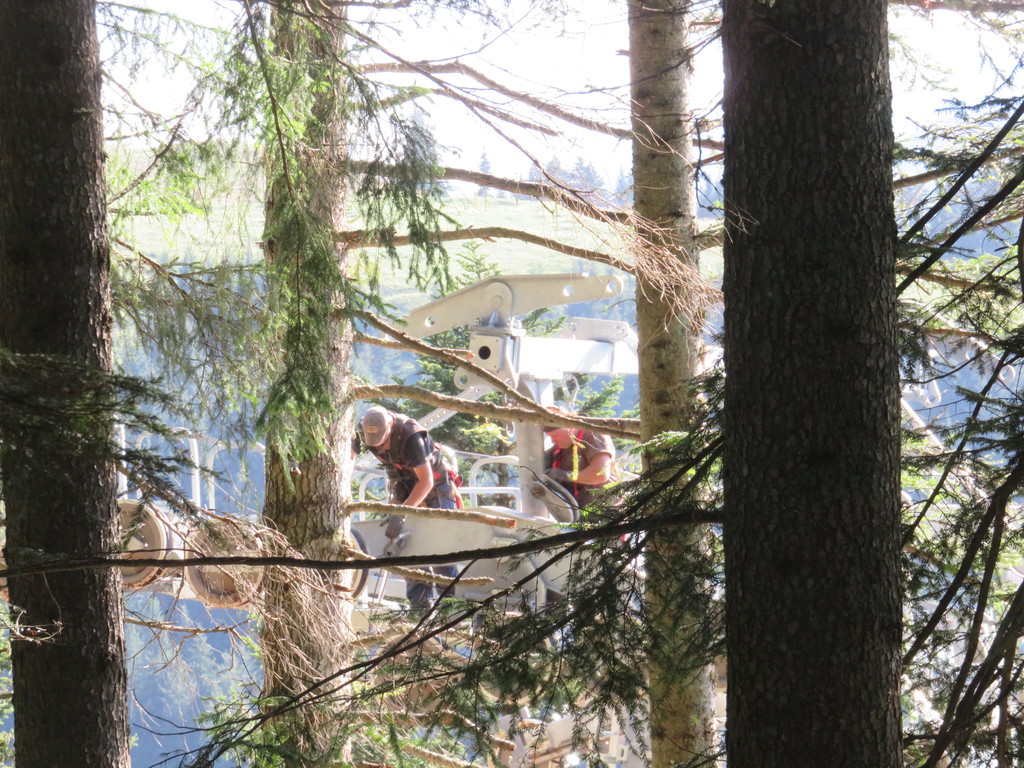

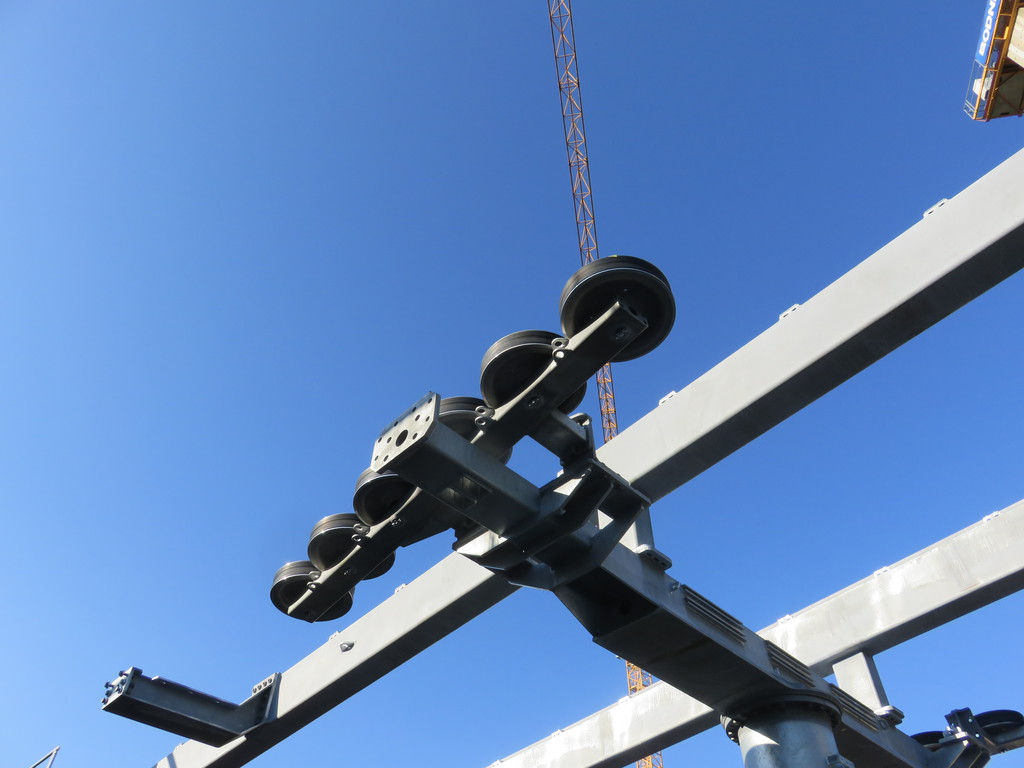

weden gerade die Rollerbatt. montiert

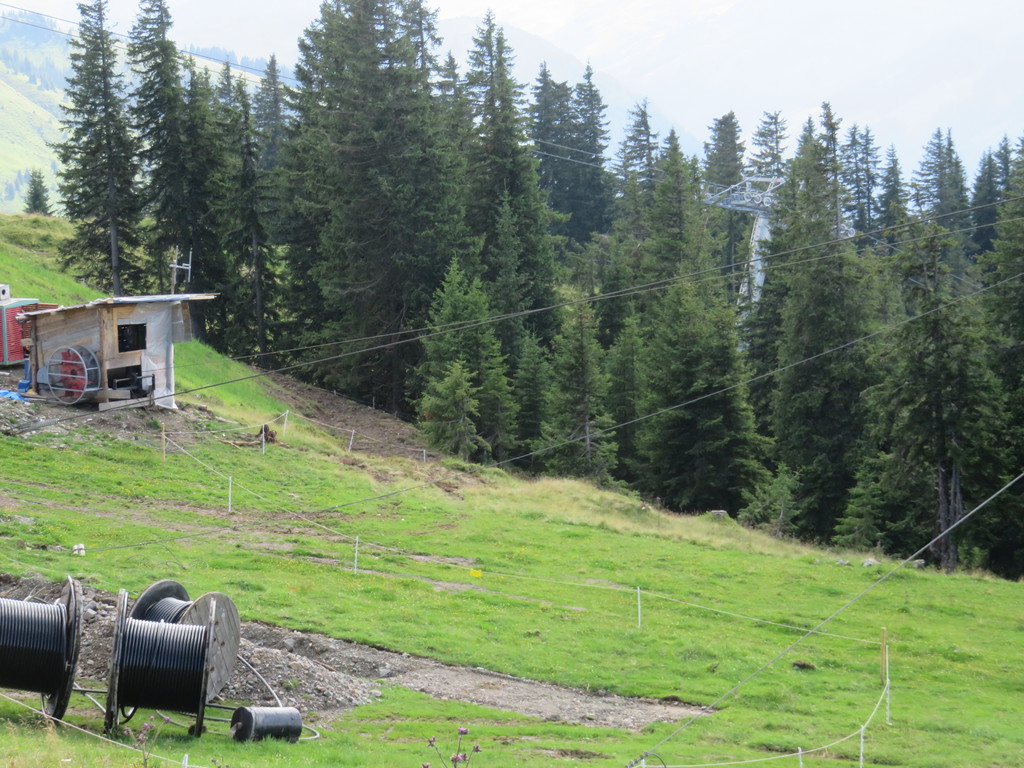

Leitungsgraben / Beschneiung oberhalb der Fleckalm

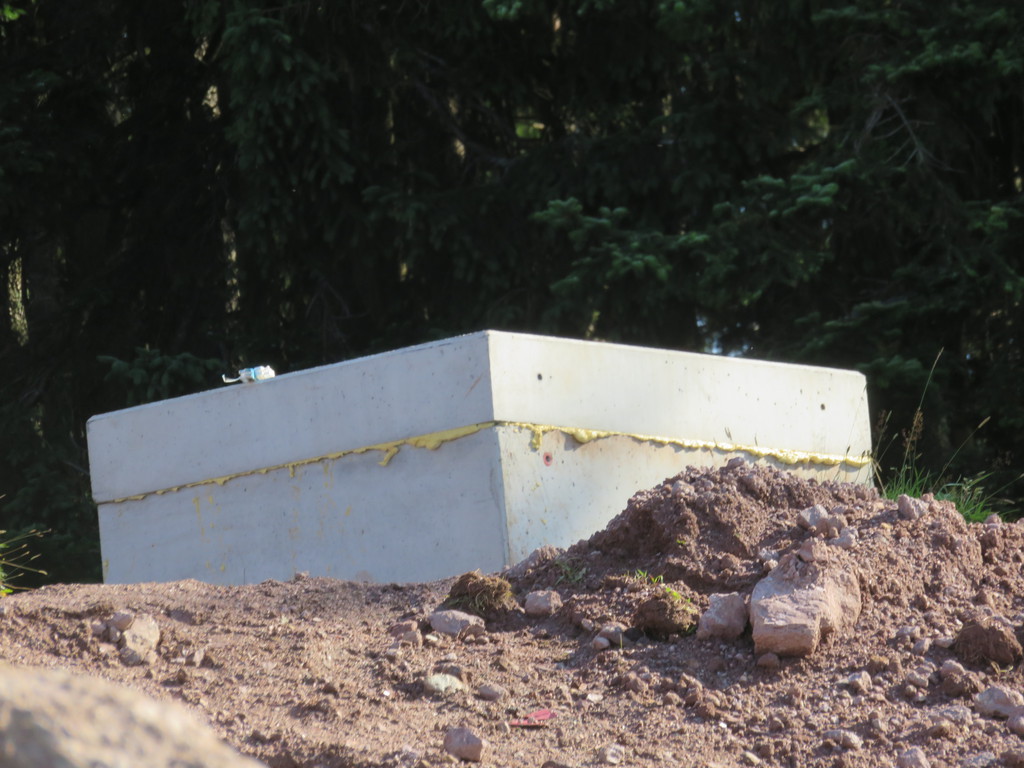

neue Schneischächte

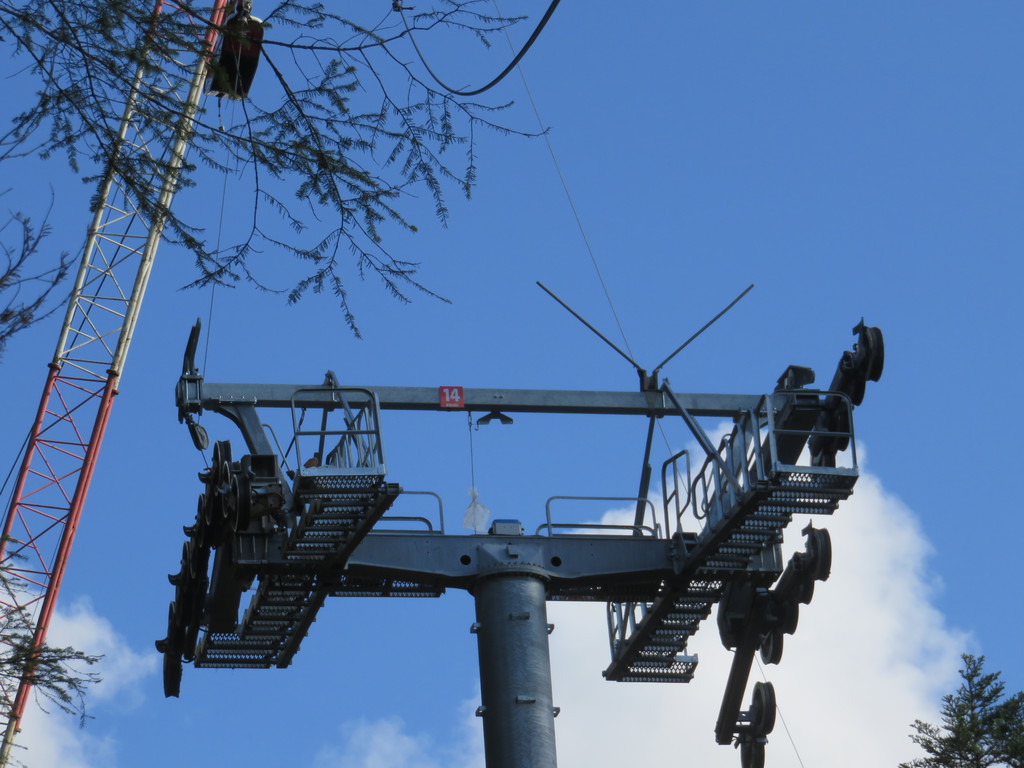

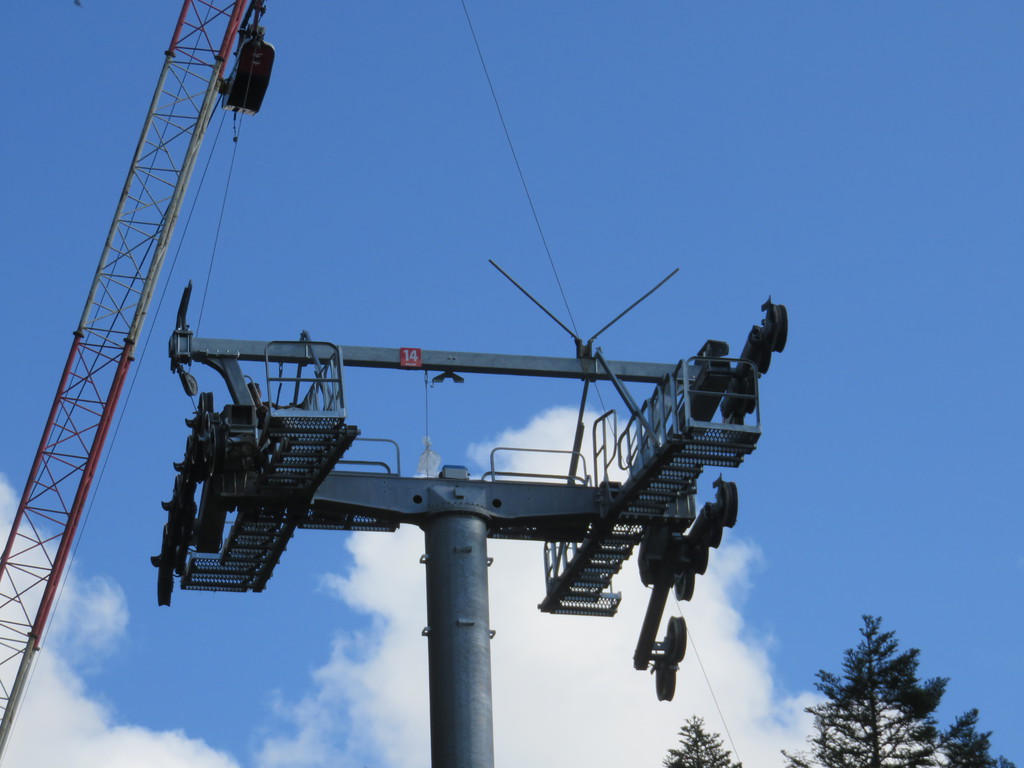

Rollerbatt Stütze 14



wer macht mehr Kaputt? Skifahrer oder Kühe

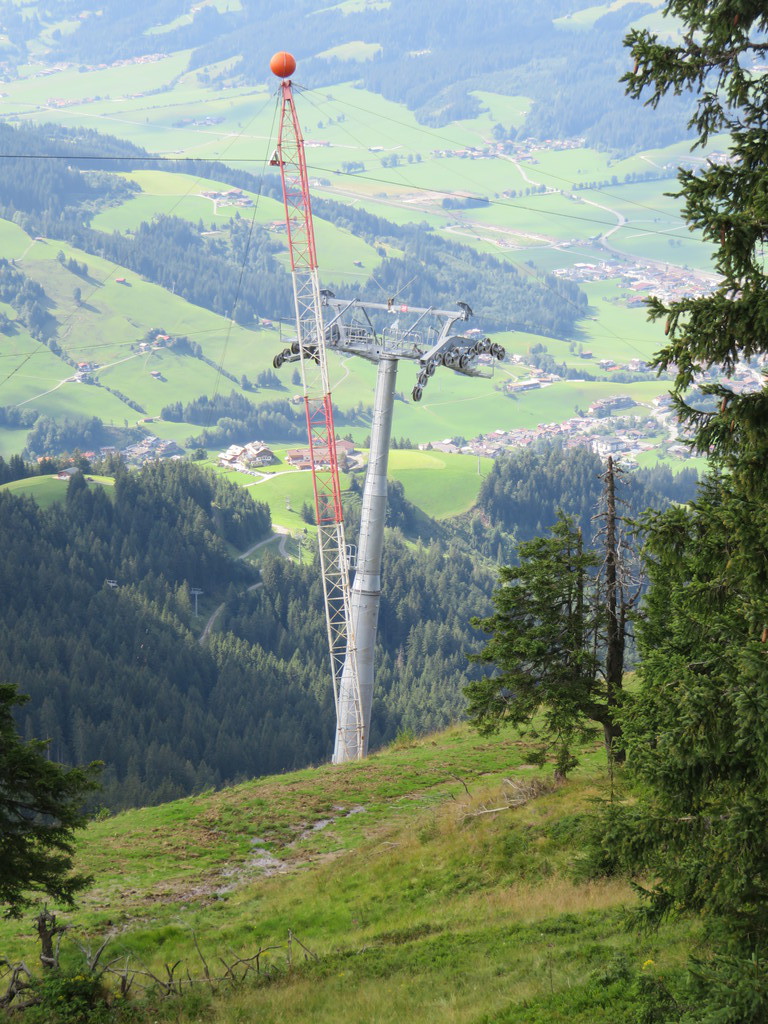

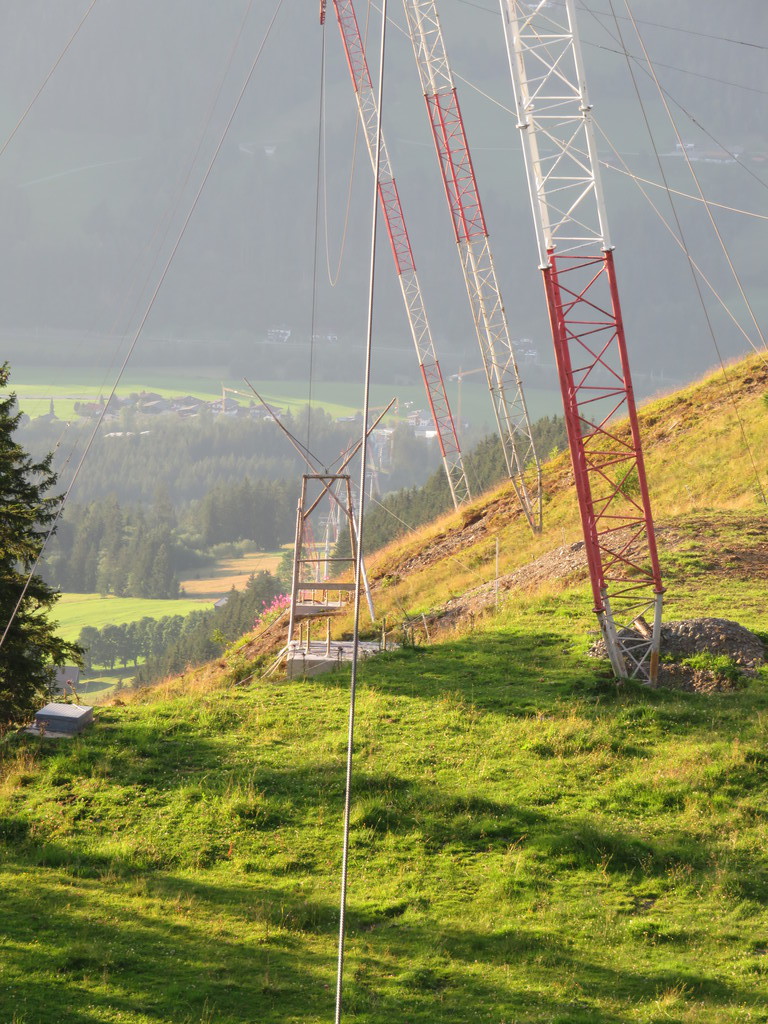

mich wundert immer das diese Stützen halten nur mit dem Spitz und Abspannung





restliches Mat wird abtransportiert

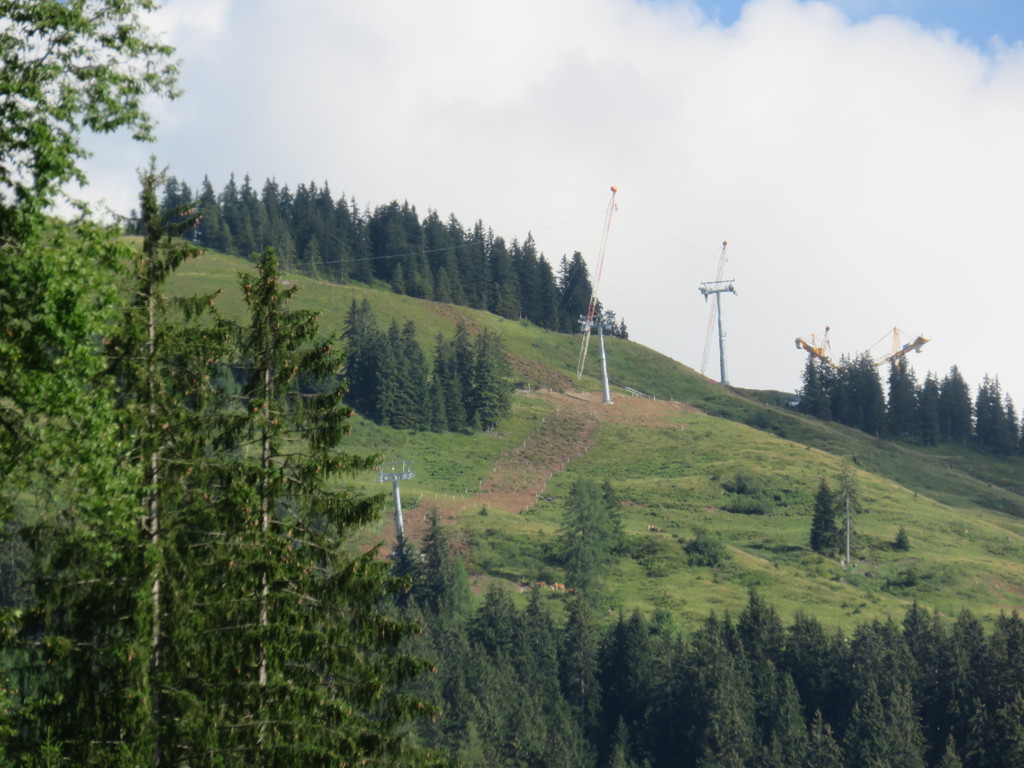

Bereich Fleckalm vom Tal aus
